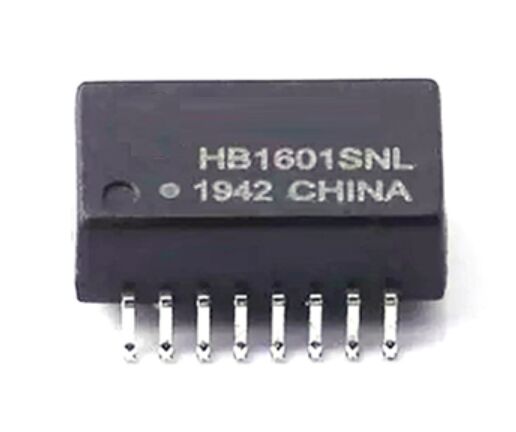

Transformator izolacyjny HB1601SNL 10/100Base-T SMD Ethernet SOP-16

HB1601SNL Ethernet transformer - Przegląd

HB1601SNL to niezawodny, zgodny ze standardami to kompaktowy transformator izolacyjny Ethernet SMD (do montażu powierzchniowego) 10/100Base-T z filtrem, zaprojektowany do niezawodnej transmisji sygnałów sieciowych i tłumienia zakłóceń w interfejsach Ethernet PHY. Umieszczony w obudowie SOP-16, zapewnia izolację galwaniczną, dopasowanie impedancji i doskonałą wydajność EMI dla aplikacji Fast Ethernet.

Zaprojektowany zgodnie z normami i ANSI X3.263 , HB1601SNL jest szeroko stosowany w sprzęcie sieciowym SOHO, konstrukcjach LAN-on-Motherboard (LOM), przełącznikach Ethernet, koncentratorach i urządzeniach sieci przemysłowej . Jest zgodny z RoHS, bezołowiowy i nadaje się do zautomatyzowanego montażu SMT.

Informacje o zamawianiu

• Numer części: HB1601SNL
• Opakowanie: SOP-16, Taśma i krążek (do zautomatyzowanego montażu SMT)
• Kategoria: Magnesy LAN / Transformatory izolacyjne Ethernet

HB1601SNL to niezawodny, zgodny ze standardami transformator izolacyjny Ethernet SMD 10/100Base-T, zaprojektowany do kompaktowego, wysokowydajnego sprzętu sieciowego. Dzięki sprawdzonej wydajności elektrycznej, silnej izolacji i certyfikacji UL jest idealnym wyborem dla projektów OEM i profesjonalnych napraw.▶

Poproś o wycenę | Pobierz kartę katalogową | Skontaktuj się ze wsparciem technicznymKluczowe cechy transformatora izolacyjnego Ethernet SMD

Transformator izolacyjny Ethernet 10/100Base-T ze zintegrowanym filtrowaniem

• Obudowa do montażu powierzchniowego SOP-16
• , zoptymalizowana pod kątem kompaktowych układów PCBZaprojektowany, aby spełniać specyfikacje
• IEEE 802.3 i ANSI X3.263 Doskonała integralność sygnału
• z niskimi stratami wtrąceniowymi i wysokimi stratami powrotnymiWysokie
• tłumienie zakłóceń współbieżnych (DCMR)Izolacja 1500 Vrms (Hi-Pot)
• dla niezawodnej izolacji galwanicznejZgodny z
• ANSI X3.263, konstrukcja bezołowiowa
• Obsługuje lutowanie rozpływowe do 245 °C (maks. 5 sekund)
• Certyfikat UL (Numer pliku: E484635)

Karta katalogowa HB1601SNL

Specyfikacje transformatora LAN HB1601SNL

Specyfikacje mechaniczne i środowiskowe

Zastosowania magnesów LAN 10/100Base-T SOP-16

HB1601SNL jest zaprojektowany do obsługi szerokiego zakresu aplikacji sieciowych Fast Ethernet, w tym:

• Sprzęt sieciowy SOHO (modemy ADSL, routery, bramki)
• Interfejsy Ethernet LAN-on-Motherboard (LOM)Koncentratory i przełączniki Ethernet
• Wbudowane kontrolery Ethernet
• Przemysłowe systemy sieciowe i automatyki
• Naprawa i odnawianie urządzeń sieciowych
• Jego format SOP-16 sprawia, że jest idealny do

projektów o dużej gęstości PCB, gdzie przestrzeń na płytce jest ograniczona.Uwagi dotyczące projektowania i montażu PCB HB1601SNL

Postępuj zgodnie z zalecanym

• wzorem wyprowadzeń SOP-16, aby zapewnić prawidłowe zwilżenie lutem i współpłaszczyznowość.Zachowaj odpowiedni
• prześwit między obwodami pierwotnymi i wtórnymi, aby zachować wydajność izolacji.Umieść transformator blisko Ethernet PHY, aby zminimalizować długość ścieżki i zmniejszyć EMI.
• Użyj routingu o kontrolowanej impedancji dla par różnicowych TX/RX.
• Nadaje się do
• standardowych profili lutowania rozpływowego bezołowiowego, z maksymalną temperaturą szczytową 245 °C.Tak. Obudowa SOP-16 obsługuje

Zgodny z

• IEEE 802.3 dla Ethernetu 10/100Base-T
• Zgodny z
• ANSI X3.263Zgodny z
• RoHS i bezołowiowy

Komponent rozpoznany przez UL (Numer pliku E484635)Te certyfikaty sprawiają, że HB1601SNL nadaje się na

rynki globalne

i do długoterminowego wdrażania przemysłowego.

Często zadawane pytania dotyczące transformatora Ethernet HB1601SNL 10/100Base-T1. Jaka jest główna funkcja HB1601SNL?HB1601SNL zapewnia

izolację galwaniczną, dopasowanie impedancji i tłumienie zakłóceń

między Ethernet PHY a kablem sieciowym w aplikacjach 10/100Base-T.2. Czy HB1601SNL nadaje się do projektów PoE?HB1601SNL jest przeznaczony do izolacji sygnałów Fast Ethernet.

Możliwość zasilania PoE zależy od ogólnego projektu systemu

, prądu znamionowego i układu PCB. Zawsze weryfikuj zgodnie ze standardami PoE przed użyciem.3. Czy HB1601SNL może być używany w środowiskach przemysłowych?Tak. Dzięki

wysokiemu napięciu izolacji, silnej wydajności DCMR i rozpoznaniu przez UL

, nadaje się do zastosowań sieciowych przemysłowych i wbudowanych w określonym zakresie temperatur.4. Czy ten element nadaje się do zautomatyzowanej produkcji SMT?Tak. Obudowa SOP-16 obsługuje
