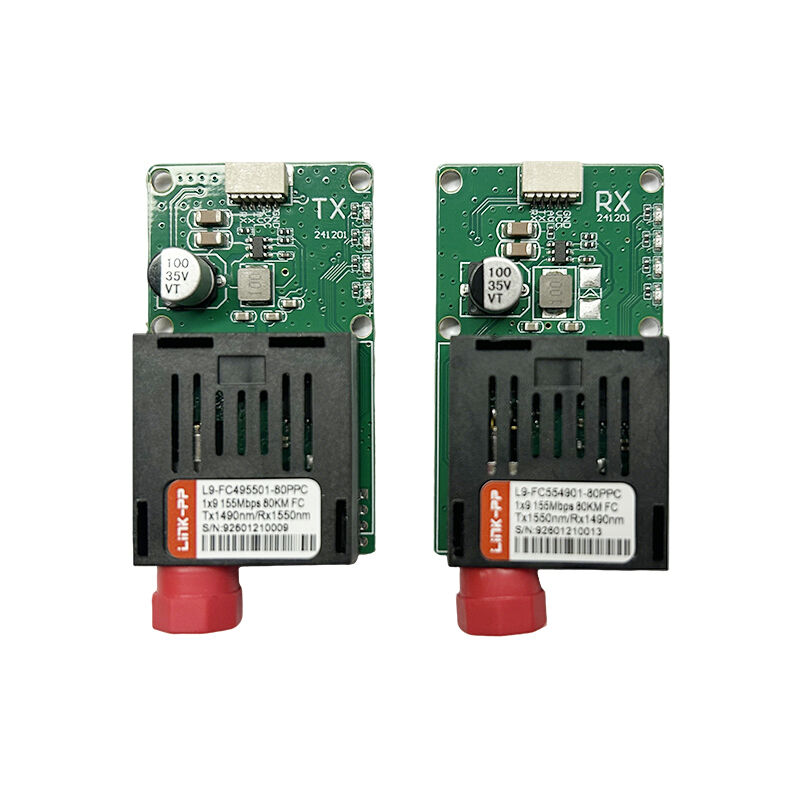

L9-FC554901-80PPC 1×9 155Mbps 80km FC Moduł nadajnika optycznego

80km 1x9 FC nadajnik Kluczowe cechy

L9-FC554901-80PPCjest długotrwałymTransceptor optyczny o czynniku kształtu 1 × 9przeznaczone do:155 Mbpsjednowłóknowa dwukierunkowa transmisja optyczna.
Moduł działa wTx 1550 nm / Rx 1490 nm, obsługuje odległości transmisjido 80 km, i wykorzystujeZłącze optyczne FCdla niezawodnych łączy światłowodowych jednomodowych na duże odległości.

Zszeroki zakres napięcia wejściowego prądu stałego 5,526 Vi aInterfejs elektryczny TTL, ten nadajnik jest zoptymalizowany dlałącza optyczne UAV powietrze-ziemia, systemy FPV, jednowłóknowe konwertery wideo i transmisja danych seryjnych przez światłowłókno.

• Moduł nadajnika optycznego standardowego w przemyśle 1 × 9
• Wskaźnik danych do155 Mbps
• Włókna pojedynczeDwu kierunkowe (BiDi)przenoszenie
• Długości fal optycznych:Tx 1550 nm / Rx 1490 nm
• Maksymalna odległość transmisji:80 kmprzez SMF
• Złącze optyczne:FC
• Interfejs elektryczny:TTL
• szerokie napięcie zasilania:Prąd stały 5,5 V ∼ 26 V
• Niski czas opóźnienia i wysoka odporność na EMI
• Wyposażone w układy optyczne
• Zgodność z RoHS

Specyfikacje techniczne nadajnika optycznego L9-FC554901-80PPC 1x9

Zastosowania nadajnika światłowodowego 1x9 FC

• Komunikacja optyczna powietrze-ziemia bezzałogowych statków powietrznych
• Systemy transmisji wideo FPV
• Moduły nadajnika optycznego TTL do dronów
• Przeglądarki wideo z pojedynczym światłem
• Konwertory danych seryjnych (UART / TTL / SBUS do światła włókienniczego)
• Przemysłowe systemy telemetrii i sterowania
• Długodystansowe połączenia światłowodowe punkt-punkt

L9-FC554901-80PPC 1×9 155Mbps 80km Moduł nadajnika Uwaga w sprawie zgodności

• Zbudowane do:włókna jednomodowe (9/125 μm)tylko
• Zapewnienie prawidłowego sparowania długości fali na odległym końcu (Tx 1490 nm / Rx 1550 nm)
• Kompatybilne ze standardowymi poziomami logiki TTL
• Rodzaj złącza FC musi odpowiadać przewodowi plastra z włókna łącznika

Pytania często zadawane dotyczące L9-FC554901-80PPC 1×9 Single Fiber Transceiver

1Do czego stosuje się L9- FC554901- 80PPC?

Jest używany do długodystansowej transmisji 155 Mbps TTL do światłowodu, zwłaszcza w połączeniach powietrza-ziemia UAV, systemach FPV i komunikacji seryjnej przemysłowej.

2Czy ten moduł obsługuje systemy napędowe?

Duże wejście prądu stałego 5,526 V sprawia, że nadaje się do zasilania dronów, pojazdów i stacji naziemnych.

3Czy jest kompatybilny z jednowłóknowymi konwerterami wideo?

Tak, jest powszechnie stosowany w systemach konwerterów wideo i danych seryjnych.

4Jaki złącze i włókno jest potrzebne?

Wykorzystuje łącznik optyczny FC i światłowód jednomodowy (9/125 μm).
