Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO
Numer modelu: L9-FC315501-60PPC
Warunki płatności i wysyłki
Minimalne zamówienie: 50/500/1000/25K
Cena: 12.98USD/PCS
Szczegóły pakowania: T&R
Czas dostawy: Na statku magazynowym w ciągu 3 dni
Zasady płatności: L/C, D/A, D/P, T/T, Western Union
Możliwość Supply: 5kk/miesiąc
Interfejs optyczny: |
Złącze FC |
Interfejs elektryczny: |
Logika TTL |
Dystans: |
≤60km |
Współczynnik kształtu: |
1x9 |
Szybkość transmisji danych: |
100M/155M |
Długość fali: |
1310nm wysyłanie/1550nm odbieranie |
Interfejs optyczny: |
Złącze FC |
Interfejs elektryczny: |
Logika TTL |
Dystans: |
≤60km |
Współczynnik kształtu: |
1x9 |
Szybkość transmisji danych: |
100M/155M |
Długość fali: |
1310nm wysyłanie/1550nm odbieranie |

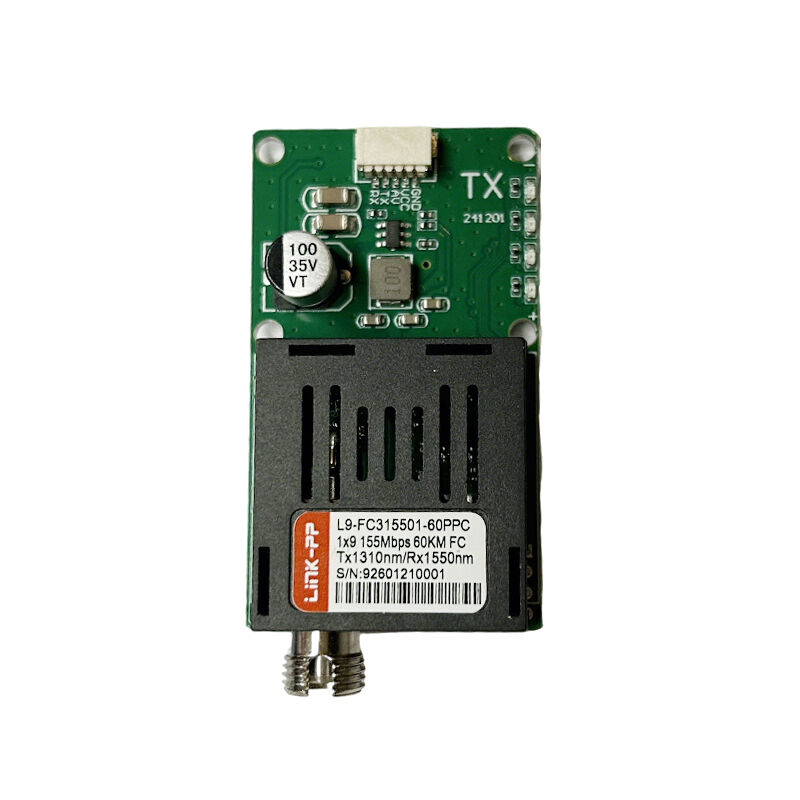

Moduł L9-FC315501-60PPC to wysokowydajny moduł transceiwer optyczny 1x9 TTL przeznaczony do dalekosiężnej komunikacji światłowodowej w systemach powietrze-ziemia UAV, sterowaniu przemysłowym i trudnych środowiskach elektromagnetycznych.
Moduł ten obsługuje transmisję danych z prędkością 155 Mb/s przez światłowód jednomodowy na odległość do 60 km, charakteryzuje się szerokim zakresem napięcia wejściowego DC 5,5–26V, niskim opóźnieniem i wysoką odpornością na zakłócenia elektromagnetyczne, co czyni go idealnym do telemetrii dronów, optycznych połączeń między niebem a ziemią oraz sieci zdalnego sterowania.
L9-FC315501-60PPC działa jako sparowany system transceiverów optycznych, składający się z modułów końca A i końca B o komplementarnych długościach fali.
| Koniec | Funkcja |
|---|---|
| Koniec A (Pokładowy / UAV) | TTL → Optyczny (Tx 1550 nm / Rx 1310 nm) |
| Koniec B (Stacja naziemna) | Optyczny → TTL (Tx 1310 nm / Rx 1550 nm) |
Transmisja pełnego dupleksu przez światłowód jednomodowy umożliwia niezawodną komunikację w czasie rzeczywistym na odległość do 60 km.
| Parametr | Min | Typowy | Max | Jednostka |
|---|---|---|---|---|
| Długość fali nadajnika | 1530 | 1550 | 1565 | nm |
| Długość fali odbiornika | 1260 | 1310 | 1360 | nm |
| Moc optyczna wyjściowa | -2 | +3 | +5 | dBm |
| Czułość odbiornika | — | — | -34 | dBm |
| Budżet optyczny | ≥ 32 | — | — | dB |
| Współczynnik błędów bitowych (BER) | ≤ 1×10⁻¹² |
| Parametr | Specyfikacja |
|---|---|
| Interfejs elektryczny | TTL |
| Poziom logiczny | Kompatybilny z 3,3V / 5V |
| Napięcie zasilania | DC 5,5 – 26 V |
| Pobór mocy | ≤ 2,5 W |
| Ochrona | Ochrona przed odwrotną polaryzacją, przepięciami, przepięciami |
| Parametr | Specyfikacja |
|---|---|
| Temperatura pracy | -40 ~ +85 °C |
| Temperatura przechowywania | -40 ~ +85 °C |
| Format | 1x9 |
| Typ złącza | FC |
| Obudowa | Metalowa ekranowana |
| Montaż | Przelotowy PCB |
| Odległość | Zalecany model |
|---|---|
| ≤ 20 km | Moduł światłowodowy TTL 155M 20km |
| ≤ 40 km | Moduł światłowodowy TTL 155M 40km |
| ≤ 60 km | L9-FC315501-60PPC |
| ≤ 80 km | Moduł światłowodowy TTL 155M 80km |
Pytanie 1: Czy ten moduł można bezpośrednio podłączyć do portów TTL MCU lub FPGA?
Tak. Interfejs TTL jest w pełni kompatybilny z MCU, FPGA, DSP i płytami sterowania lotem.
Pytanie 2: Czy może działać w środowiskach o wysokim poziomie zakłóceń elektromagnetycznych?
Tak. Transmisja światłowodowa zapewnia pełną izolację elektryczną i odporność na zakłócenia elektromagnetyczne, idealną dla środowisk UAV i przemysłowych.
Pytanie 3: Czy obsługuje transmisję dwukierunkową?
Tak. Komunikacja optyczna w trybie pełnego dupleksu przez światłowód jednomodowy.
