Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO
Numer modelu: AGST5009B
Warunki płatności i wysyłki
Minimalne zamówienie: 400pcs
Cena: $0.2-$0.9
Szczegóły pakowania: Taśma i rolka
Czas dostawy: Wysyłka w ciągu 1-2 tygodni
Zasady płatności: TT, Net30/60/90 dni
Możliwość Supply: 3kk/miesiąc
Numer części: |
AGST5009B |
Typ transformatora: |
Transformator Ethernet 2,5GBASE-T |
Współczynnik zakrętów: |
1CT : 1CT |
Napięcie izolacji: |
1500 VAC |
Styl montażowy: |
SMD (urządzenie do montażu powierzchniowego) |
Konfiguracja portu: |
Pojedynczy port |
Temperatura pracy: |
od 0 °C do +70 °C |
Nie zawiera RoHS i halogenów: |
Tak |
Numer części: |
AGST5009B |
Typ transformatora: |
Transformator Ethernet 2,5GBASE-T |
Współczynnik zakrętów: |
1CT : 1CT |
Napięcie izolacji: |
1500 VAC |
Styl montażowy: |
SMD (urządzenie do montażu powierzchniowego) |
Konfiguracja portu: |
Pojedynczy port |
Temperatura pracy: |
od 0 °C do +70 °C |
Nie zawiera RoHS i halogenów: |
Tak |
749020011A WE-LAN LAN Transformer do zastosowań 1000Base-T SMT RJ45, wyposażony w izolację 1500V, indukcyjność 350μH, ulepszoną CMRR i zakres temperatury przemysłowej od 40°C do +85°C.Idealny do przemysłowego Ethernet, routerów, przełączników, kamer IP i urządzeń IoT.

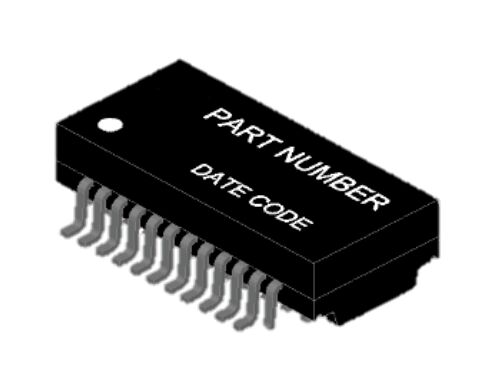

W sprawieAGST5009B 2.5G Magnetic Module jesto pojemności nieprzekraczającej 10 W2Aplikacje.5GBASE-T (IEEE 802.3bz).doskonała integralność sygnału, niska utrata wstawienia, wysokie napięcie izolacyjne i niezawodne tłumienie EMI, AGST5009B jest zoptymalizowany do2.5G komercyjnych i przemysłowych przełączników Ethernet oraz urządzeń sieciowych użytkowników o dużej objętości.
Zpełna interoperacyjność PHY,zgodność z RoHS i bezhalogenność, orazKompatybilność SMT z masową produkcją, AGST5009Bsolidne i ekonomiczne rozwiązanie magnetyczne dla nowej generacjiwielogigabitów Ethernet.
| Pozycja | Opis |
|---|---|
| Numer części | AGST5009B |
| Rodzaj produktu | 2Moduł magnetyczny 5G |
| Prędkość | 2.5GBASE-T |
| Porty | Samotny |
| Wstawianie | SMD |
| Pakiet | Taśma i rolka |
| RoHS | - Tak, proszę. |
| Parametry | Warunki badania | Wartość | Jednostka |
|---|---|---|---|
| Indukcyjność ze strony mediów | @100 kHz, 0,1 Vrms | 180 min. | μH |
| Utrata wstawienia | 1 ‰ 100 MHz | ¥0,5 maks | dB |
| Utrata wstawienia | 125 MHz | ¥1,0 maksymalnie | dB |
| Strata zwrotu | 1 ‰ 40 MHz | 20 min. | dB |
| Strata zwrotu | 40 < f ≤ 125 MHz | 20 10 log10 f/40) | dB |
| Wystarczy: | 1 ‰ 100 MHz | 30 min. | dB |
| Napięcie izolacyjne | 60 s | 1500 | VAC |
| Temperatura pracy | / | 0 do +70 | °C |
AGST5009B jest zaprojektowany tak, by spełniaćścisłe wymagania dotyczące integralności sygnału i wydajności EMIIEEE 802.3bz, zapewniającczystych schematów oczu, niskiej nerwowości i stabilnej transmisji danych 2.5G.
Zwysoka strata zwrotu i silne odrzucenie hałasu w trybie wspólnym, ten moduł magnetyczny skutecznie zmniejszaW celu zapewnienia odpowiedniej ochrony przed interferencjami elektromagnetycznymi (EMI), idealnie nadaje się dogęste układy PCB i szybkie systemy Ethernet.
AGST5009B jestjest w pełni kompatybilny ze wszystkimi głównymi dostawcami PHY Ethernet, w tym:
Broadcom
Marvell
Realtek
IT
Mikrochip
Zapewnienieinteroperacyjność plug-and-play i uproszczona walidacja sprzętu.
Zgodne z przepisami RoHS i wolne od halogenów
Poziom wrażliwości na wilgoć MSL 1
Kompatybilny z powrotem w wysokiej temperaturze (245°C)
13" opakowania taśmowe i rolkowe do automatycznego montażu SMT
1. J-STD-002: Profil zwrotnego przepływu
2.J-STD-020: Poziom wrażliwości na wilgoć 1
3. J-STD-075: R7, 245°C Maksymalny przepływ z powrotem
4Materiał pozycji: DAP (ftalat dialilu), UL 94V-0
5Ołów ramy: stop miedzi
