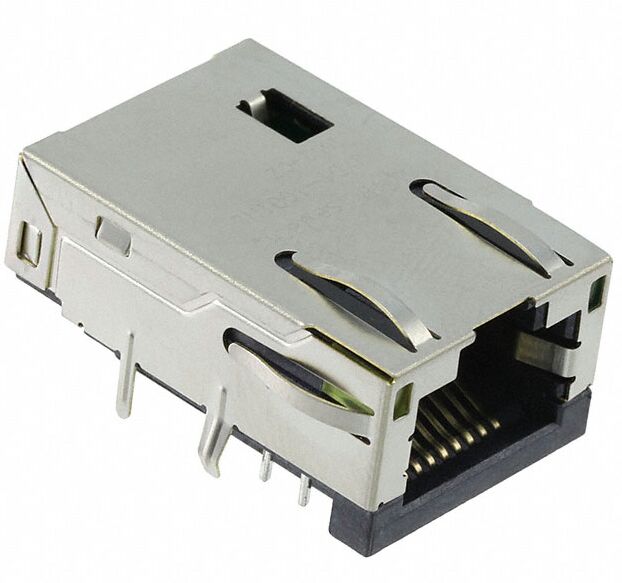

JXD1-1001NL 1×1 RJ45 Magjack Through-Hole dla 100BASE-TX
JXD1-1001NL ?? osłonięty RJ45 1 × 1 dla 100BASE-TX z transformatorem 1CT: 1CT, izolacją 2250 VDC, montażem przez otwór, selektywnymi kontaktami złota.
Specyfikacje techniczne
Ogólne specyfikacje
| Parametry |
Specyfikacja |
| Numer produktu |
JXD1-1001NL |
| Opis |
Złącze RJ45 1 × 1, zintegrowany transformator (1:1), 100BASE-TX |
| Liczba portów / kanałów |
1 × 1 |
| Wskaźnik danych |
100BASE-TX (100 Mbps) |
| Wskaźnik obrótów |
1CT: 1CT (1: 1) |
| Izolacja (PHY od strony do linii) |
2250 VDC |
| Styl montażu |
Przejście przez dziurę |
| Temperatura pracy |
-40 °C do +85 °C |
| Temperatura przechowywania |
-40°C do +85°C |
| RoHS |
- Tak, proszę. |
Materiały i specyfikacje powlekania
| Pozycja |
Materiał / pokrycie |
| Mieszkania |
Thermoplastic, czarny, UL94 V-0 |
| Osłona |
Pozostałe włókna, z włókien włókienniczych |
| Kontakty |
Zestaw miedzi |
| Włócznienie kontaktne |
Złoto selektywne w obszarze kontaktu (min.6 μmin) |
Arkusz danych określa minimalne 6 mikrometrów złoto w obszarach kontaktowych.
Specyfikacje mechaniczne
| Wymiar |
Wartość (typowa) |
| Całkowita długość (włącznie z zamkiem) |
≈ 26,06 mm |
| Ogólna szerokość |
≈ 17,58 mm (0,692 cala) |
| Wysokość całkowita |
≈ 8,78 mm (0,346 cala) |
W celu uzyskania pełnego układu szpilki i tolerancji wymiarowych przy tworzeniu śladu PCB należy odnieść się do rysunku mechanicznego producenta.
Specyfikacje elektryczne
| Parametry |
Specyfikacja |
| Utrata wstawienia |
(na kartę danych typową dla połączeń 100 MHz) |
| Strata zwrotu (przykład minimalnej pasma) |
1-30 MHz: ≥-16 dB; 30-60 MHz: ≥-12 dB; 60-80 MHz: ≥-10 dB |
| / Następny / |
≥ -30 dB (1-100 MHz) typowe (wartości w arkuszu danych) |
| Zmniejszenie częstotliwości w trybie wspólnym / CMRR |
Wskazane na kartę danych (cel projektowy dla transformatora LAN) |
| Hipot / Wytrzymaj |
2250 VDC (PHY do linii) |
Przegląd produktu
Kompaktny, solidny, osłonięty złącze RJ45 z zintegrowanym transformatorem 1CT:1CT, przeznaczony do zastosowań 100BASE-TX.Wyposażone w przemyślany zakres temperatur i zestaw z otworami przepustowymi do spawania falami odpowiedni do wbudowanych routerów, przełączniki, sterowniki przemysłowe i urządzenia telekomunikacyjne.
Osłonięty łącznik RJ45 z wbudowanym transformatorem LAN (1CT:1CT), izolacja 2250 VDC, selektywne kontakty pozłacane i zakres pracy od -40 °C do +85 °C.
Kluczowe cechy i korzyści
- Zintegrowany transformator LAN (1:1)Zmniejsza BOM i upraszcza projektowanie magnetyków.
- Wysoka izolacja (2250 VDC)pomiędzy PHY a linią bezpieczeństwa i niezawodności.
- Opakowanie z otworemzalecany do lutowania fal
- Szeroki zakres temperatur (-40 do +85 °C)do zastosowań przemysłowych i zewnętrznych.
- Selekcyjne kontakty pozłacanezapewnić niską odporność na kontakt i długą żywotność.
- Korpus osłonięty z osłoną miedzianą niklowanąpoprawia wydajność EMI/EMC.
Dokumentacja techniczna
JXD1-1001NL Schemat
JXD1-1001NL Wymiary
JXD1-1001NL Zalecane układy PCB
Częste pytania
P1: W jakim celu stosuje się JXD1-1001NL?
A:JXD1-1001NL jest
1 × 1 osłonięty złącze RJ45 z zintegrowanym transformatorem LAN, przeznaczone do:
Aplikacje Ethernet 100BASE-TXJest powszechnie stosowany w:
- Urządzenia Ethernet przemysłowe
- Routery i bramy osadzone
- Przełączniki sieciowe
- Moduły interfejsu telekomunikacyjnego
- Urządzenia automatyczne i sterujące
To...
wysoka izolacja (2250 VDC)a także
szeroki zakres temperatury roboczej (-40 °C do +85 °C)uczynić go odpowiednim do tworzenia sieci w przemyśle i w trudnych warunkach.
P2: Czy JXD1-1001NL obejmuje zintegrowane urządzenia magnetyczne?
A:Tak, JXD1-1001NL posiadawbudowany transformator LAN z stosunkiem obrotów 1CT:1CT, wyeliminując potrzebę zewnętrznych elementów magnetycznych i uproszczając projektowanie PCB, jednocześnie poprawiając integralność sygnału.
P3: Czy JXD1-1001NL nadaje się do zastosowań PoE?
A:Numer JXD1-1001NL jest przeznaczony do:Interfejsy Ethernet niepowiązane z PoEW przypadku projektów Power over Ethernet (PoE)PoE-rated RJ45 konektor z wzmocnioną magnetyką i obsługą prądunależy wybrać.
P4: Jaka jest maksymalna obsługiwana prędkość transmisji danych?
A:Złącze wspiera100BASE-TX (100 Mbps)Jest to aplikacja Ethernet.nie przeznaczone do Gigabitów (1000BASE-T)lub standardów Ethernet o większej prędkości.
P5: Jaki jest zakres temperatury roboczej?
A:JXD1-1001NL działa niezawodnie z-40 °C do +85 °C, dzięki czemu nadaje się dozastosowania przemysłowe, zewnętrzne i wysokiej niezawodności.
P6: Jaki rodzaj montażu PCB używa JXD1-1001NL?
A:Używamocowanie przez otwóri jestzalecane do procesów lutowania falowego, zapewniając doskonałą wytrzymałość mechaniczną i trwałość dla konstrukcji sprzętu przemysłowego.
P7: Jakie napięcie izolacyjne zapewnia JXD1-1001NL?
A:Złącze zapewnia2250 Izolacja VDCpomiędzy stroną PHY a stroną linii, zapewniającbezpieczeństwo elektryczne i zgodność z przepisamiw urządzeniach przemysłowych Ethernet.
P8: Czy JXD1-1001NL jest zgodny ze standardami branżowymi?
A:Tak, jest zgodny zIEEE 802.3u (100BASE-TX)a takżeNormy środowiskowe RoHS, a jego jamę RJ45 odpowiadaCzęść 68 FCCwymagania.
P9: Czy JXD1-1001NL jest uważany za złącze RJ45 o niskim profilu?
A:Nie, o wysokości około80,78 mm, JXD1-1001NL jest klasyfikowany jakokompaktowy złącze średniego profilu RJ45, nadaje się doukłady PCB ograniczone przestrzeniąale nie jest klasyfikowany jako ultra nisko profilowy.
P10: Jaki proces lutowania jest zalecany?
A:Rola jestzalecane do lutowania falą, zmaksymalnej maksymalnej temperatury lutowania 260 °C przez maksymalnie 10 sekundZapewnia to niezawodne połączenia lutowe i zapobiega uszkodzeniom termicznym.
P11: Jakie materiały są używane w JXD1-1001NL?
A:
- Osiedle:Wyroby termoplastyczne o klasyfikacji UL94 V-0 (czarne)
- Osłona:Pozostałe włókna, z włókien włókienniczych
- Kontakty:Stop miedzi z selektywnym złotem (≥ 6 μin)
To zapewnia
doskonała trwałość mechaniczna, ochrona przed EMI i wydajność elektryczna.
P12: Czy JXD1-1001NL jest zgodny z RoHS?
A:Tak, JXD1-1001NL jestw pełni zgodne z RoHS, odpowiedni dla rynków regulowanych pod względem środowiskowym, w tym UE i Ameryki Północnej.
P13: Jakie opcje opakowań są dostępne?
A:Standardowe opakowanieindywidualny worek antystatyczny + tacka ochronna + karton zewnętrznyW przypadku zamówień o dużych ilościach mogą być dostępne opcje pakowania masowego.
P14: Czy JXD1-1001NL jest nadal produkowana?
A:JXD1-1001NL jest obecnie oznaczony jakoEOL (koniec życia)W przypadku nowych wzorów zalecamy wybórAlternatywy kompatybilne między szpilkamiw celu zapewnienia długoterminowej stabilności dostaw.
P15: Jakie są zalecane alternatywy dla JXD1-1001NL?
A:Kompatybilne alternatywy zazwyczaj obejmują:Złącza 1 × 1 RJ45 z wbudowaną magnetykąWsparcie 100BASE-TX, montaż przez otwór i izolacja 2250 VDC.zalecenia dotyczące wymiany.
