S16037G 10/100Base‐T SMD-16P Ethernet Transformer Module 350μH OCL


S16037G jest transformatorem 10/100Base-T SMD Ethernet z 350μH OCL, współczynnikiem obrotowym 1: 1, izolacją 1,5kVrms, zgodnym z RoHS. Idealny dla projektów Fast Ethernet.

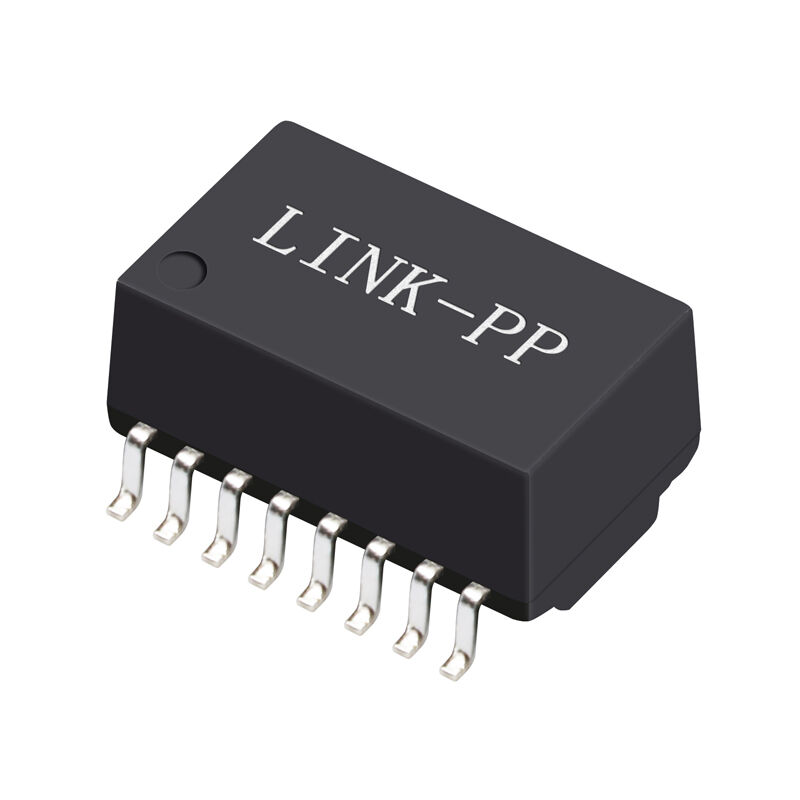

S16037G Przegląd transformatora LAN


W sprawieS16037Gjest kompaktowyModuł transformatora magnetycznego 10/100Base-T LANZostał on zaprojektowany do izolacji Fast Ethernet i kondycjonowania sygnału.1stosunek obrotowy:1, spotkanieIEEE 802.3 / 802.3uwymagania dotyczące aplikacji 10BASE‐T i 100BASE‐TX.

Z350 μH minimalna OCL przy przesunięciu 8 mA, niska utrata wstawienia i wytrzymałość1.5 kVrms izolacja Hi-Pot, S16037G zapewnia stabilną transmisję danych, lepszą wydajność EMI i długoterminową niezawodność w konstrukcjach o ograniczonej przestrzeni.16 pinów SMD (12,8 × 6,9 mm)i jest w pełniZgodne z RoHS i wolne od halogenów.


Główne cechy transformatora SMD S16037G 10/100Base‐T

• Wsparcie10/100Base-T Ethernet(IEEE 802.3 / 802.3u)
• 1Stosunek skrętów TX/RXdo zrównoważonego sprzężenia sygnału
• 350 μH minimalna OCL@ 100 kHz, 0,1 V, z przesunięciem prądu stałego 8 mA
• Niska utrata wstawienia: -1,15 dB maksymalnie (0,3 ‰ 100 MHz)
• Wysokie napięcie izolacyjne: 1500 Vrms Hi-Pot
• KompaktowyPakiet SMD‐16Pdo automatycznego montażu
• RoHS i wolne od halogenówzgodne

Specyfikacje elektryczne (@ 25 °C)

S16037G SMD-16P Ethernet Magnetic ModuleArkusz danych

S16037G SCHEMATYKA arkusza danych

S16037G Arkusze danych - Mechaniczne urządzenia

Wydajność w zakresie integralności sygnału

Strata zwrotu (dB Min)

Przesłuchanie krzyżowe (dB Min)

Odpęd w trybie różnicowym od trybu powszechnego (dB Min)

 Specyfikacje mechaniczne transformatora LAN S16037G

Środowisko i zgodność

• Temperatura pracy:0 °C do +70 °C
• Temperatura przechowywania:-0 °C do +85 °C
• Zgodność:RoHS, wolny od halogenów

10/100Base-T LAN Transformer Standards & Design Notes

1. Zaprojektowane do spełnieniaIEEE 802.3 / 802.3uWymagania dotyczące szybkiego sieci Ethernet
2. 350 μH OCL przy przesunięciu 8 mA wspiera stabilną linię wyjściową i zmniejszone zniekształcenie
3. Optymalizowane dla niskiego EMI i niezawodnej wydajności połączenia w przypadku miedzianych kabli z parą skręconych

Częste pytania

P1: Co to jest OCL w magnetykach 10/100Base-T?

OCL (indukcja otwartego obwodu)opisuje indukcyjność transformatora pierwotnego, gdy drugi jest otwarty.10/100Base-T Ethernet, odpowiednia OCL jest kluczowa dla utrzymania integralności sygnału na niskich częstotliwościach.
W przypadku S16037Gminimalna OCL 350 μH przy przesunięciu prądu stałego 8 mApomaga:


• Zapobieganie zniekształceniu linii wyjściowej w sygnałach zakodowanych MLT-3
• Utrzymanie stabilnej wydajności połączenia na długich kabelach miedzianych
• Spełnienie wymogów IEEE 802.3u dotyczących strat zwrotnych i zniekształceń


Niewystarczająca OCL może powodować zwiększone drganie, błędy pakietowe lub niestabilność łącza, szczególnie w hałaśliwych środowiskach.


P2: Czy S16037G może zastąpić transformatory Pulse lub Halo Fast Ethernet?

- Tak, to prawda.S16037G może być stosowany jako funkcjonalny zamiennikdla wieluModuły transformatorów Pulse i Halo 10/100Base-T Etherneto podobnych specyfikacjach elektrycznych.
Przy ocenie kompatybilności części zamiennych projektanci powinni zweryfikować:


• Odpowiedźwspółczynnik obrotowy (1:1)
• PorównywalneWskaźnik OCL (≥ 350 μH)
• Równoważnyrodzaj opakowania i pinout (SMD-16P)
• Limity napięcia izolacyjnego i strat wstawienniczych


S16037G spełnia podstawowe wymagania elektryczne IEEE 802.3u powszechnie określone dla magnetyków Fast Ethernet, co czyni go odpowiednim do wymiany typu drop-in lub near-drop-in w wielu projektach.


Magnetyka 10/100Base-T vs 1000Base-T: kluczowe różnice


Chociaż oba są elementami magnetycznymi Ethernet,10/100Baza-Ta także1000Base-Ttransformatory są zaprojektowane do spełnienia różnych wymagań dotyczących sygnalizacji i wydajności.


10/100 Magnetyki T-Bazy

• Wsparcie10 Mbps i 100 Mbpswskaźniki danych
• Zazwyczaj stosowanesygnalizacja pojedynczej pary na kanał
• Wymagania w zakresie mniejszej przepustowości i przesłuchu krzyżowego
• Wartości OCL około350 μHsą wystarczające
• Powszechnie stosowane w projektach osobowych i wbudowanych

Magnetyka 1000Base-T

• WsparciePrędkość transmisji danych 1 Gbpsponad cztery skręcone pary
• Wymagać bardziej rygorystycznychstraty zwrotu, krzyżówki i DCMR;wydajność
• Częstozintegrowane tłoczenie w trybie wspólnym
• Wyższa złożoność i ściślejsza kontrola impedancji
• Używane w przełącznikach, routerach i urządzeniach LAN o wysokiej wydajności


Wybór prawidłowego typu magnetyki zapewnia zgodność ze standardami IEEE i zapobiega problemom z integralnością sygnału podczas pracy Ethernet PHY.


S16037G 10/100Base-T SMD transformator Ethernet Podsumowanie


W sprawieS16037Gjest zgodny ze standardami10/100Base-T SMD transformator Ethernetoferuje 350 μH OCL, niską stratę wstawiania i wysoką izolację w kompaktowej powierzchni, dobrze nadaje się do aplikacji Fast Ethernet wymagających niezawodnej integralności sygnału, zgodności z RoHS,i kompatybilność z głównymi projektami PHY Fast Ethernet.
