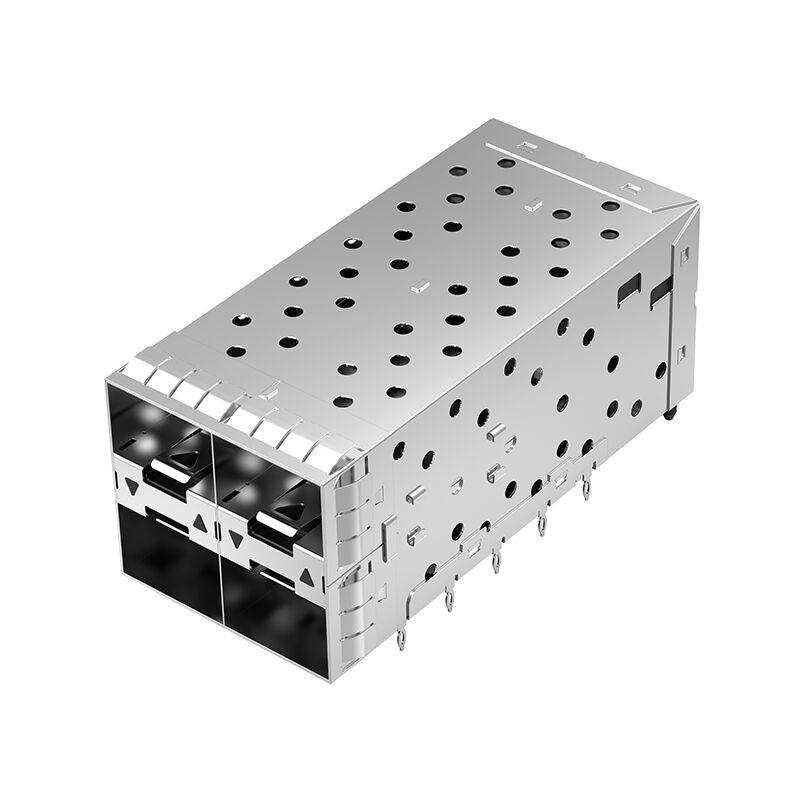

LP22BC01301 SFP+ 2x2 połączenie klatkowe z zewnętrzną lampą świetlną


LINK-PP LP22BC01301 SFP+ 2x2 Cage Connector z zewnętrzną rurą świetlną.


• Integralność sygnału dużych prędkości zapewnia się poprzez niklowaną klatkę miedzianą i złote kontakty
• Widoczność stanu diody LED obsługiwana przez lampę wewnętrzną/zewnętrzną
• Przesunięcie pod kątem prostym z zastosowaniem prasowego urządzenia uproszcza montaż płytek PCB i zmniejsza przebudowę
• Opakowanie na tacy zapewnia bezpieczne obsługiwanie podczas masowej produkcji
• Wspiera niezawodną pracę w szerokim zakresie temperatur przemysłowych (-40 do 85 °C)

LP22BC01301 SFP+ 2x2 Connector w klatce Opis:

W sprawieLP22BC01301 SFP+ 2x2 Klatkowy złączeLINK-PP to wysokiej jakości, podłączalny złącze I/O przeznaczony dosprzęt sieciowy o dużej prędkości, przełączniki przedsiębiorstwa i aplikacje w centrach danych. Z2x2 matryca przyłączaa takżeintegracja zewnętrznej lampki świetlnej, ta klatka zapewniasolidna integralność sygnału, niezawodne ograniczenie EMI i bezpieczne łączenie modułów SFP+.

Zaprojektowane do:Projektanci PCB, inżynierowie sieci i zespoły zamówień OEM, oferujemontaż przez otwór w trybie prasowym, zgodność z wymogami dotyczącymi wysokich temperatur oraz opakowanie w tacę w celu łatwego montażu.

Kluczowe cechy

1. Typ wtykowego włączenia/wyłączenia:Zestaw klatki z zintegrowanym złączem SFP+

2Konfiguracja portu:2x2 matryca, 4 porty

3Pozycje:Standardowe pozycje SFP+ 80

4Światło.Światło zewnętrzne i wewnętrzne włączone do wskaźników LED

5- EMI Containment:Projekt klatki zapewnia osłonę EMI

6. Zamykane:Nieokreślone (typowa ochrona zestawu klatki SFP+)

7Prędkość transmisji danych:Obsługuje prędkości SFP+ do 1016 Gb/s

8. Temperatura pracy:-40 ∼ 85°C

9. montaż PCB:Przejście przez otwór, przymocowanie, kąt prosty

10Materiał obudowy:Wysoko-temperaturowy LCP, UL94 V-0

11Materiał klatki:Stop miedziany, pokryty niklem, o grubości 0,25 mm

12Kontakty:Fosfor brązowy, grubość 0,20 mm, 15 μm złoto na powierzchni rozmnażania

13Wiosna:Stal nierdzewna, grubość 0,20 mm

14Wymiary:

• Wysokość: 25,53 mm / 1,005 in
• Długość: 63,25 mm
• Szerokość: 29,00 mm / 1,142

Specyfikacje materiałów i urządzeń elektrycznych

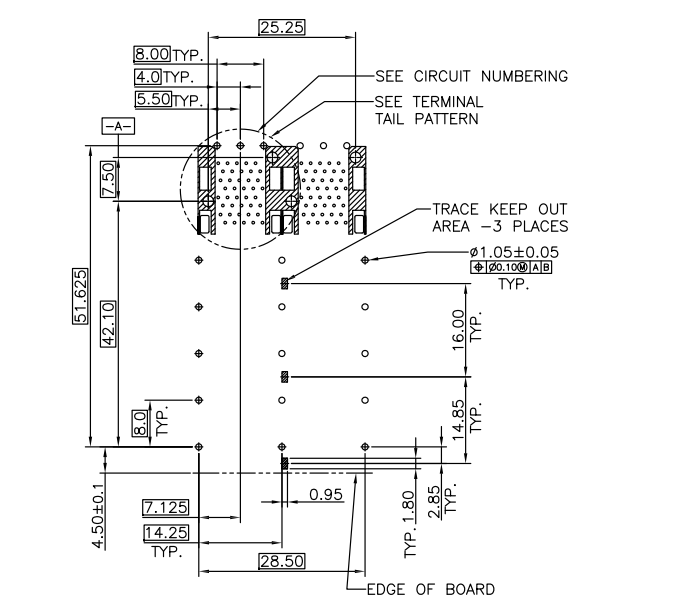

LP22BC01301 Arkusz danych- Zalecane układy PCB

Szczegóły dotyczące konfiguracji mechanicznej klatki LP22BC01301 2x2 SFP+

• Rodzaj klatki:2x2 układany SFP+
• Wskaźnik kształtu:Standardy SFP+
• Styl lampki:Wnętrze i zewnętrzne, przezroczyste polikarbonat
• Rodzaj montażu:W kącie prostym, przez otwór
• Materiał klatki:Zestaw miedzi, niklowany
• Zalecana grubość PCB:10,5 mm
• Kompatybilny z zlewem ciepła:Nieokreślone

Zastosowania do montażu klatki SFP+

• 10G nadajniki SFP+
• Przełączniki Ethernet dla przedsiębiorstw i operatorów
• Serwery i sprzęt do przechowywania danych
• Sieci łączności danych dużych prędkości

Pytania o LP22BC01301 SFP+ Connector Cage

P1: Czy ten zestaw klatki może obsługiwać moduły SFP28 25Gb/s?

Odpowiedź: Ten model jest zoptymalizowany do szybkości SFP+ do 16 Gb/s. Kompatybilność z SFP28 wymaga weryfikacji.

P2: Czy lampka jest kompatybilna ze standardowymi diodami SFP+?

Odpowiedź: Tak, włączona wewnętrzna i zewnętrzna lampka światła obsługuje standardowe wskaźniki LED.

P3: Jaki jest zakres temperatury roboczej?

Odpowiedź: Klatka utrzymuje temperaturę od -40 do 85°C.

P4: Czy opakowania na tacy są dostępne do masowej produkcji?

Odpowiedź: Tak, LP22BC01301 jest dostarczany w opakowaniach na tacę odpowiednich do automatycznego montażu.
