48F-01GY2DPL2NL 10 pinowe złącze Rj45 Dopasuj ATMEGA88P-20AUR GigaBit Ethernet

48F-01GY2DPL2NL 10-stykowe złącze Rj45 Dopasuj ATMEGA88P-20AUR GigaBit Ethernet

Szybkie Szczegóły

1.Jednoportowe aplikacje RJ45 10/100/1000 Base-T z kartą w dół

2.1X1, WEWN.MAG., LED, ZATRZASK COFANIA

3.48F-01GY2DPL2NL【Projektowanie modelu】

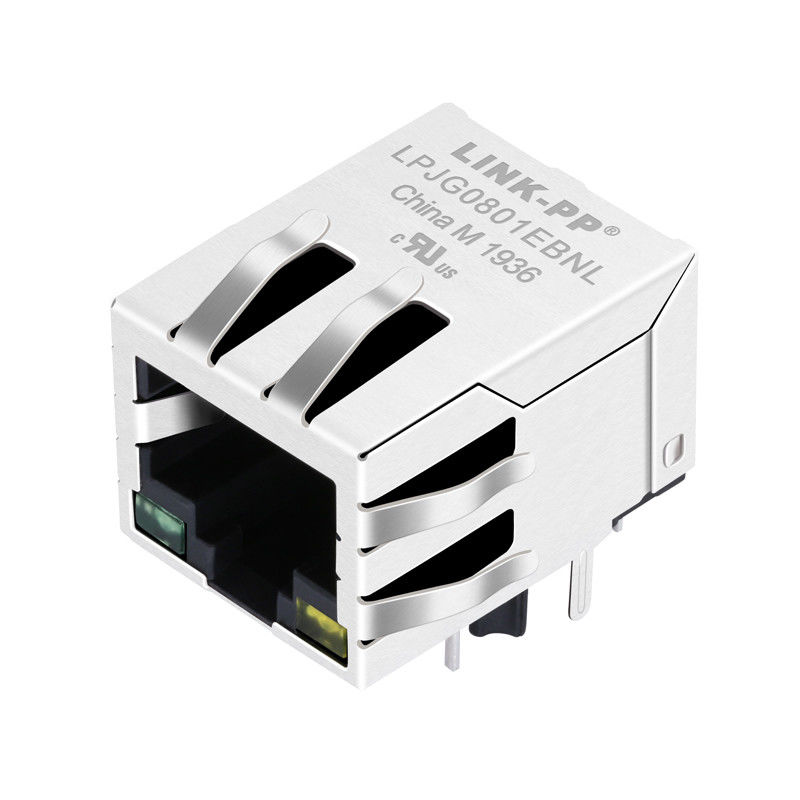

4.LPJG0801EBNL【 Model produkcji masowej】

4.LED opcjonalnie, palec EMI Opcjonalnie.

Opis


1X1-Tab-Down RJ45 Magjack z/bez diod led, spełniający wymagania IEEE 802.3af/at

1. Cechy rodzaju produktu:

1) Typ produktu = Złącze
2) Typ gniazda = RJ45
3) Profil = Standardowy
4) Orientacja montażu PCB = wejście boczne (kąt prosty)/wejście od góry (pionowe)

2. Mocowanie mechaniczne:
1) Konfiguracja gniazda = 1 x 1

3. Charakterystyka elektryczna:
1) Ekranowany = Tak

4. Funkcje związane z wypowiedzeniem:
1) Palec EMI - Dół = Bez
2) Metoda zakończenia = lutowanie

5. Funkcje związane z ciałem:
1) Konfiguracja portu = Pojedynczy/Wiele
2) Palce EMI-góra i boki = z/bez
3) Orientacja zatrzasku = Standard — zatrzask w dół
4) Długość ogona PCB

6. Skontaktuj się z powiązanymi funkcjami:
1) Fabrycznie załadowany = Tak
2) Typ zakończenia styku = Montaż przelotowy/powierzchniowy

7. Funkcje związane z mieszkaniem:
1) Styl złącza = Jack

8. Standardy branżowe:
1) Zgodność z RoHS/ELV = zgodność z RoHS, zgodność z ELV
2) Procesy lutowania bezołowiowego = lut falowy zdolny do temperatury 240°C,

Lut na fali zdolny do 260°C, lut na fali zdolny do 265°C
3) Historia zgodności z RoHS/ELV = Zawsze była zgodna z RoHS

9. Oznakowanie identyfikacyjne:
1) Lewy kolor diody LED (pozycja #1) = Zielony - rezystor 250 omów
2) Prawy kolor diody LED (pozycja #2) = Zielony - rezystor 250 omów

10. Warunki użytkowania:
1) Dotyczy = Płytka drukowana
2) Warunki środowiskowe = Biuro / Pomieszczenia
3) Temperatura pracy (°C) = 0 - 70/-40 - +85

11.Hipot:

1500 Vrms MIN

Aplikacje dla użytkownika terminala

Używany do urządzeń sieciowych i komunikacyjnych, takich jak HUB, karta PC, przełącznik, router, płyta główna komputera, SDH, PDH, telefon IP, modem xDSL,Rozwiązania Call Center, złożone dekodery, konfiguracja bramek VOIP, protokół Border Gateway, szybki przełącznik Ethernet ...

Przewaga konkurencyjna

18 lat doświadczenia w produkcji,

2600 pracowników,

100% test

Elastyczny czas dostawy

Główny klient

Projekt dla Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF .......

Aplikacja EMS

Elastyczny montaż PCB;sztywno-elastyczny zespół PCB;Mikroelektroniczny, Flip Chip;mikroelektronika, chip na pokładzie;montaż optoelektroniczny;Montaż RF/Bezprzewodowy;Montaż przewlekany;Montaż powierzchniowy;Montaż systemu;Zespół płytki drukowanej
