LPJD4011DNL4 IR Reflow Vertical RJ45 Jack z magnetyką 10/100Base-T

LPJD4011DNL4 THR Przegląd złącza RJ45 w pionie

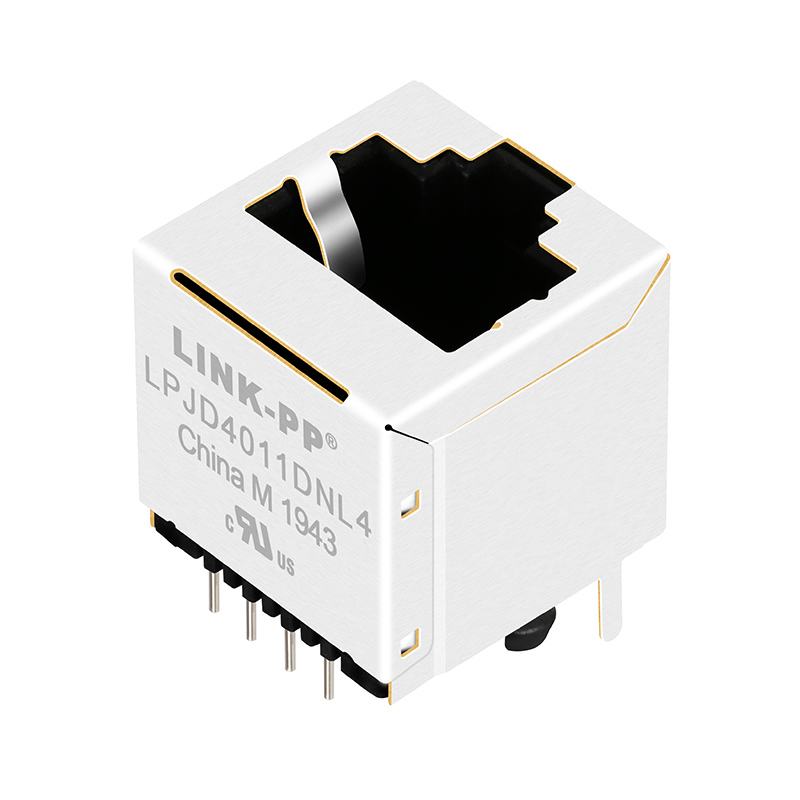

LPJD4011DNL4 to pionowe złącze RJ45 opracowane przez LINK-PP INT'L TECHNOLOGY CO., LIMITED, które zasadniczo jest pozycjonowane jako złącze Through-Hole Reflow (THR) z komponentami magnetycznymi 10/100. Jest przystosowane do scenariuszy Ethernet, obsługuje prędkość transmisji 10/100 Base-T i przyjmuje konstrukcję portu 1x1. Konfiguracja styków to 8P8C (zgodna ze standardem interfejsu Ethernet RJ45) i jest to typ bez PoE (Power over Ethernet). Port ma 4 wbudowane rdzenie magnetyczne, a kąt montażu PCB to typ górnego wejścia, który może spełniać wymagania interfejsu konwencjonalnych urządzeń sieci lokalnej (LAN).

Specyfikacje elektryczne LPJD4011DNL4

Specyfikacje THR Reflow:

• Etap podgrzewania: Zakres temperatur (TA-TB): 150-200°C; Zakres czasu (T1-T2): 60-180 sekund.
• Etap temperatury utrzymywania: Temperatura utrzymywania: 217°C; Czas utrzymywania (TL): 60-150 sekund.
• Etap temperatury szczytowej: Maksymalna temperatura szczytowa (TP): 250 (+0/-5) °C; Maksymalny czas w temperaturze szczytowej (TP): 5 sekund.
• Dodatkowe wymagania: Maksymalna średnia szybkość nagrzewania wynosi 3°C/s; maksymalna średnia szybkość chłodzenia wynosi 6°C/s. Maksymalny czas od 25°C do wyjścia produktu z pieca wynosi 6 minut.

Charakterystyka mechaniczna i materiałowa

Skład materiału

1. Obudowa: Wykonana z materiału termoplastycznego PA46 + 30% włókna szklanego (G.F.), zgodna z klasyfikacją palności UL94V-0 i charakteryzująca się zarówno wytrzymałością mechaniczną, jak i bezpieczeństwem pożarowym.
2. Styk: Wykonany z brązu fosforowego C5210R-EH o grubości 0,35 mm. Powierzchnia styku jest pozłacana, z minimalną grubością złocenia 6 mikrocali, co zwiększa przewodność elektryczną i odporność na utlenianie.
3. Piny: Wykonane z mosiądzu C2680R-H o grubości 0,35 mm, zapewniające sztywność i przewodność elektryczną pinów.
4. Ekran: Wykonany ze stali nierdzewnej SUS 304-1/2H o grubości 0,2 mm, która może skutecznie ekranować zewnętrzne zakłócenia elektromagnetyczne (EMI).

Wymiary i układ

Tolerancja wymiarowa: Tolerancje wymiarowe dla różnych wymagań dotyczących precyzji wynoszą odpowiednio ±0,30 mm, ±0,25 mm i ±0,15 mm, z tolerancją kątową ±1°. Jednostką jest jednolicie mm, skala rysunku to 2/1, i są 3 arkusze rysunkowe.

Zalecany układ PCB: Produkt zapewnia zalecany układ PCB (widok z góry), aby poprowadzić projekt płytki PCB pasującej do złącza, zapewniając prawidłową instalację i wydajność transmisji sygnału.
