Szczegóły Produktu
Place of Origin: China
Nazwa handlowa: LINK-PP
Orzecznictwo: IEEE 802.3, UL Recognized, RoHS Compliant, REACH Compliant, ISO 9001 / 14001 Certified
Model Number: LPJ4014CNL
Dokument: LPJ4014CNL.pdf
Warunki płatności i wysyłki
Minimum Order Quantity: 10
Cena: $0.65
Packaging Details: Tray
Delivery Time: Within 2-3 days
Płeć: |
Kobieta Magjack |
Szereg: |
Złącza LINK-PP RJ45 |
Kompatybilne marki: |
Wurth |
Liczba portów: |
1x1 |
Zatrzask: |
W dół |
Szybkość transmisji danych: |
100Base-T |
PoE: |
Nie |
Opcja LED: |
Bez |
Wskaźniki EMl: |
z |
Typ mocowania: |
Tht |
Typ lutu: |
Fala |
Zakres temperatury roboczej: |
-40°C do +85°C |
Płeć: |
Kobieta Magjack |
Szereg: |
Złącza LINK-PP RJ45 |
Kompatybilne marki: |
Wurth |
Liczba portów: |
1x1 |
Zatrzask: |
W dół |
Szybkość transmisji danych: |
100Base-T |
PoE: |
Nie |
Opcja LED: |
Bez |
Wskaźniki EMl: |
z |
Typ mocowania: |
Tht |
Typ lutu: |
Fala |
Zakres temperatury roboczej: |
-40°C do +85°C |

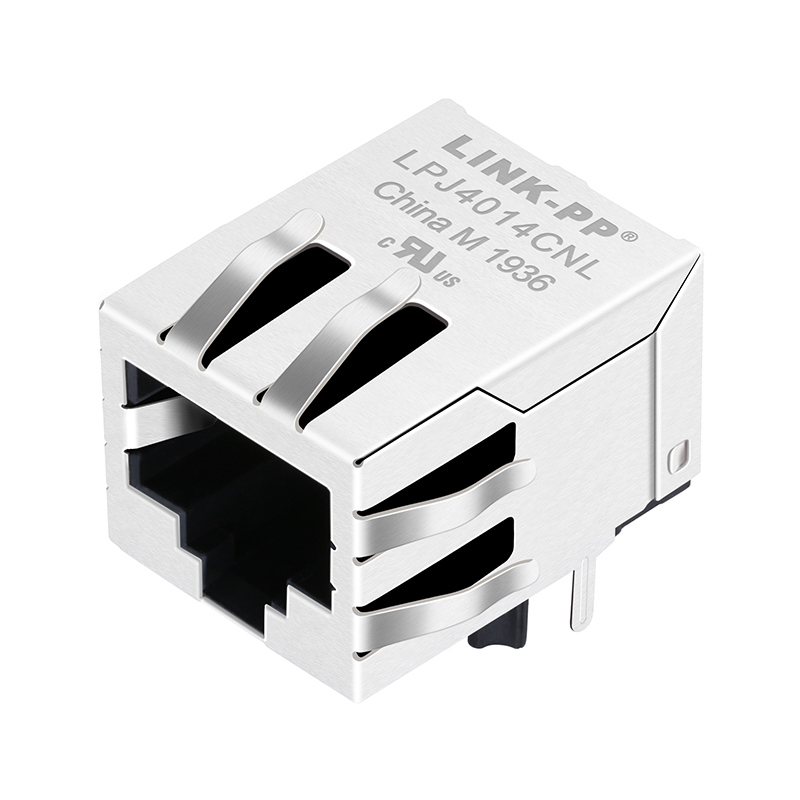

LPJ4014CNL to jednoportowe złącze RJ45 ze zintegrowaną elektroniką magnetyczną, zaprojektowane i wyprodukowane przez LINK-PP w celu zapewnienia niezawodnej łączności Ethernet 10/100 Base-T.
Ten kompaktowy moduł Magjack integruje transformator magnetyczny i interfejs RJ45 w jednym komponencie, zmniejszając zajmowaną przestrzeń na płytce drukowanej, poprawiając wydajność EMI i upraszczając projekt obwodu dla zastosowań sieciowych i przemysłowych.
Zbudowany zgodnie z normami IEEE 802.3, LPJ4014CNL obsługuje transmisję danych z prędkością 10/100 Mbps i oferuje doskonałą integralność sygnału nawet w środowiskach o silnych zakłóceniach elektrycznych.
Z szerokim zakresem temperatur roboczych (od -40°C do +85°C) i ekranowaną obudową, jest idealny do urządzeń IoT, sterowników przemysłowych i systemów wbudowanych wymagających stabilnej wydajności Ethernet.
| Parametr | Specyfikacja |
|---|---|
| Numer części | LPJ4014CNL |
| Typ | Zintegrowane złącze RJ45 (Magjack) |
| Konfiguracja portów | 1×1 |
| Prędkość | 10/100 Base-T |
| Typ montażu | Przewlekany |
| Orientacja | Złącze w dół |
| Ekran | Metalowy ekranowany |
| LED | Brak LED |
| Temperatura pracy | -40°C ~ +85°C |
| Pokrycie styków | Złocenie (opcje 6 µin / 15 µin / 30 µin) |
| Materiał izolatora | Termoplastik UL 94V-0 |
| Zgodność | IEEE 802.3, UL, RoHS, REACH |
P1: Co sprawia, że LPJ4014CNL nadaje się do zastosowań przemysłowych i IoT?
A: LPJ4014CNL jest zaprojektowany z zintegrowaną elektroniką magnetyczną i ulepszonym ekranowaniem EMI, oferując doskonałe tłumienie zakłóceń i integralność sygnału w trudnych warunkach elektrycznych. Jego szeroki zakres temperatur (od -40°C do +85°C) i konstrukcja z montażem przewlekanym zapewniają niezawodną wydajność mechaniczną dla długoterminowej pracy w przemysłowych sieciach Ethernet, automatyce i bramkach IoT.
P2: Czym zintegrowany Magjack RJ45 różni się od standardowego złącza RJ45?
A: W przeciwieństwie do standardowych złączy RJ45, LPJ4014CNL integruje transformatory magnetyczne (magnesy) w obudowie złącza. Ta integracja zapewnia izolację między układem PHY a liniami sieciowymi, minimalizuje liczbę zewnętrznych komponentów, poprawia wydajność EMC/EMI i upraszcza projekt płytki drukowanej. Rezultatem jest mniejszy rozmiar, niższy koszt systemu i zwiększona niezawodność projektowania.
P3: Czy LPJ4014CNL jest kompatybilny z głównymi chipsetami PHY Ethernet?
A: Tak. LPJ4014CNL jest w pełni zgodny z IEEE 802.3 i został przetestowany z wiodącymi chipsetami PHY od Broadcom, Intel, Microchip, Realtek, Marvell i Texas Instruments. Zapewnia to kompatybilność typu plug-and-play w większości zastosowań Ethernet 10/100 Base-T.
P4: Czy LPJ4014CNL wymaga dodatkowych zewnętrznych komponentów do działania?
A: Nie są wymagane żadne dodatkowe elementy magnetyczne. Zintegrowana konstrukcja zawiera już niezbędne transformatory izolacyjne i dławiki wspólnego toru, umożliwiając bezpośrednie połączenie między portem RJ45 a interfejsem PHY Ethernet. Potrzebne są tylko minimalne dodatkowe komponenty pasywne (np. rezystory i kondensatory) do kondycjonowania sygnału zgodnie z zaleceniami arkusza danych układu PHY.
P5: Jakie certyfikaty zgodności spełnia LPJ4014CNL?
A: LPJ4014CNL spełnia uznanie UL, RoHS i REACH dyrektywy środowiskowe, i jest zgodny ze specyfikacjami Ethernet IEEE 802.3. Zakłady produkcyjne LINK-PP posiadają certyfikat ISO 9001 / ISO 14001, co zapewnia stałą jakość produktu i odpowiedzialność za środowisko.
P6: Czy LINK-PP może dostarczyć niestandardowe rozwiązania Magjack RJ45?
A: Tak. LINK-PP oferuje dostosowanie OEM i ODM, w tym modyfikacje konfiguracji pinów, koloru LED, konstrukcji magnetycznej i struktury ekranowania, aby spełnić specyficzne wymagania elektryczne lub mechaniczne. Dostępne są niestandardowe rozwiązania dla zastosowań przemysłowych, telekomunikacyjnych i wbudowanych sieci o dużej objętości.
