Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO
Numer modelu: LPJD0718DNL
Warunki płatności i wysyłki
Minimalne zamówienie: 400/2000/10k/25k
Cena: $0.5-$1.1
Szczegóły pakowania: T&R
Czas dostawy: na statku magazynowym dzisiaj
Zasady płatności: TT, Net30/60/90 dni
Możliwość Supply: 5kk/miesiąc
Numer części: |
LPJD0718DNL |
Kategoria: |
Złącze pionowe RJ45 |
Aplikacja: |
Gigabit Ethernet bez PoE |
Hipot: |
1500 VRMS |
Rodzaj montażu: |
Pionowy (THT) |
zakres temperatur pracy: |
0°C ~ 70°C |
Stanowiska / kontakty: |
10P8C |
Orientacja zatrzasna: |
W górę |
Tarcze EMI: |
Bez |
Materiał mieszkaniowy: |
Termoplastyczny PBT + 30% włókna szklanego |
Materiał kontaktowy: |
Brąz fosforowy |
UL94V-0: |
Tak |
Materiał pin: |
Mosiądz C2680R-H, 0,35 mm |
Materiał osłony: |
Mosiądz ze stopu miedzi |
Skontaktuj się z poszyciem: |
Złoto 6 µin Min |
Temperatura lutowania falowego.: |
250°C ±5°C przez 5 sek |
Numer części: |
LPJD0718DNL |
Kategoria: |
Złącze pionowe RJ45 |
Aplikacja: |
Gigabit Ethernet bez PoE |
Hipot: |
1500 VRMS |
Rodzaj montażu: |
Pionowy (THT) |
zakres temperatur pracy: |
0°C ~ 70°C |
Stanowiska / kontakty: |
10P8C |
Orientacja zatrzasna: |
W górę |
Tarcze EMI: |
Bez |
Materiał mieszkaniowy: |
Termoplastyczny PBT + 30% włókna szklanego |
Materiał kontaktowy: |
Brąz fosforowy |
UL94V-0: |
Tak |
Materiał pin: |
Mosiądz C2680R-H, 0,35 mm |
Materiał osłony: |
Mosiądz ze stopu miedzi |
Skontaktuj się z poszyciem: |
Złoto 6 µin Min |
Temperatura lutowania falowego.: |
250°C ±5°C przez 5 sek |

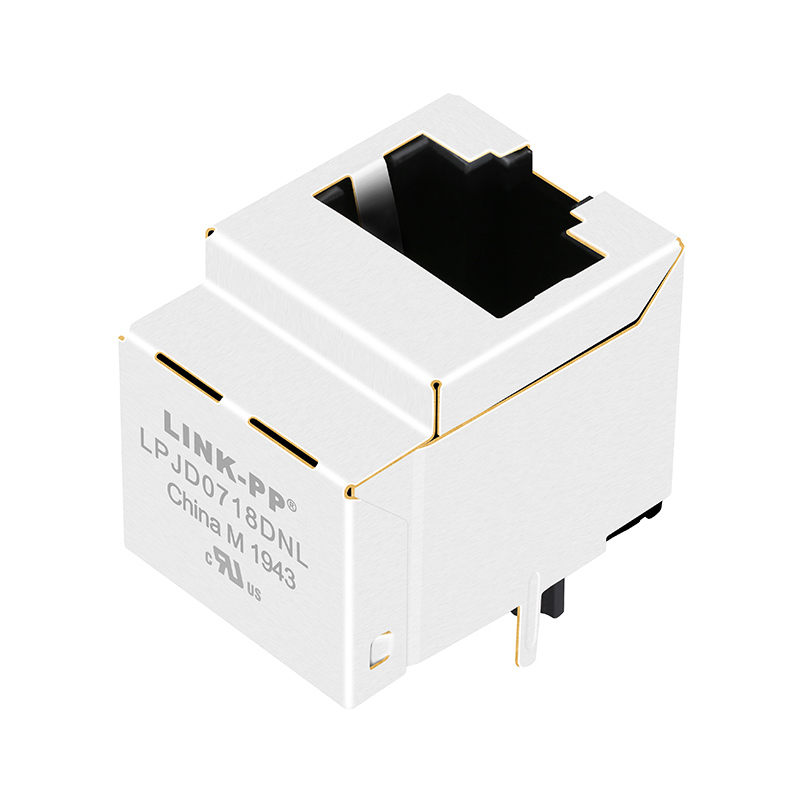

Pionowe złącze Gigabit MagJack RJ45 LPJD0718DNL to jednoportowe złącze RJ45 z wbudowanym transformatorem, 10/100/1000 Base-T (Gigabit Ethernet) przeznaczone do montażu pionowego na płytce drukowanej. Integruje wysokowydajny moduł transformatora w obudowie złącza i obsługuje aplikacje bez PoE.
Ten model nie zawiera wskaźników LED, co czyni go idealnym do kompaktowych lub niestandardowych rozwiązań Ethernet, gdzie zewnętrzne wskaźniki stanu nie są wymagane.
LPJD0718DNL zapewnia doskonałą integralność sygnału, tłumienie zakłóceń elektromagnetycznych (EMI) oraz długoterminową niezawodność w środowiskach transmisji Ethernet, zapewniając stabilną łączność w aplikacjach wymagających szybkiego przesyłu danych.
| Specyfikacja | Wartość | Warunek |
|---|---|---|
| Przełożenie (±2%) | 1CT:1CT | Pierwotne: wtórne (TX/RX) |
| Indukcyjność OCL (min) | 350 µH | @100kHz, 0.1V, 8mA DC Bias |
| Strata wtrąceniowa (maks.) | –1.0 dB | 1 – 100 MHz |
| Straty powrotne (min) | –18 dB | 1 – 40 MHz |
| Straty powrotne (min) | –14 dB | 60 MHz |
| Straty powrotne (min) | –12 dB | 80 MHz |
| Straty powrotne (min) | –10 dB | 100 MHz |
| Przesłuch (min) | –30 dB | 1 – 100 MHz |
| CMRR (min) | –30 dB | 1 – 100 MHz |
| Test HiPot | 1500 Vrms | — |
| Zakres temperatury pracy | 0°C ~ 70°C | — |
| Wymiar | Cale | Milimetry (mm) |
|---|---|---|
| Wysokość | 0.654" | 16.60 mm |
| Długość | 0.850" | 21.59 mm |
| Szerokość | 0.630" | 16.00 mm |
Pionowe złącze Gigabit MagJack RJ45 LPJD0718DNL jest szeroko stosowane w sprzęcie sieciowym i wbudowanych systemach komunikacyjnych wymagających szybkiej wydajności Ethernet bez PoE.
Przykłady zastosowań:
