Szczegóły Produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,ROHS,Reach,ISO
Numer modelu: LPJD0717DNL
Dokument: LPJD0717DNL.pdf
Warunki płatności i wysyłki
Minimalne zamówienie: 50/500/1000
Cena: $0.09-$1.85
Szczegóły pakowania: 50 sztuk / taca, 1200 sztuk / karton
Czas dostawy: na statku magazynowym dzisiaj
Zasady płatności: TT, Net30/60/90 dni
Możliwość Supply: 6000K-PCS/Miesiąc
Numer części: |
LPJD0717DNL |
prędkość: |
10/100/1000BASE-T |
Montowanie: |
Pionowy, THT |
Konfiguracja portu: |
Port 1x1 |
Magnetyki: |
Zintegrowany, |
Stosunek skrętu: |
1ct: 1ct |
Numer części: |
LPJD0717DNL |
prędkość: |
10/100/1000BASE-T |
Montowanie: |
Pionowy, THT |
Konfiguracja portu: |
Port 1x1 |
Magnetyki: |
Zintegrowany, |
Stosunek skrętu: |
1ct: 1ct |

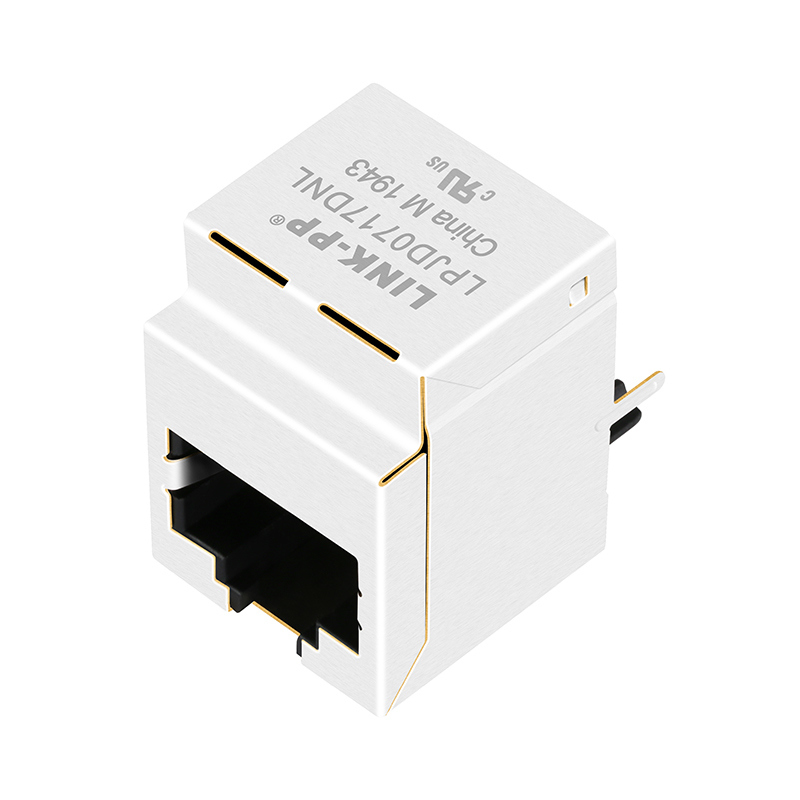

W sprawieLPJD0717DNLjest jednoportem, 1000 Base-T (Gigabit Ethernet) RJ45 łącznik magnetyczny zaprojektowany do montażu pionowego (THT).Jest produkowany przez LINK-PP i jest komponentem niepo-PoE (Power over Ethernet), wyposażony w zintegrowany moduł magnetyczny, ale bez wskaźników LED.
| Parametry | Specyfikacja |
|
Numer części |
LPJD0717DNL |
| Rodzaj złącza | PionowaPodłączacz (RJ45, Ethernet) |
| Liczba pozycji/kontaktów | 10P8C |
| Orientacja zamka | Do góry. |
| kąt montażu PCB | THT Lutowanie |
| Tarcze EMI osłony | Bez |
| Wysokość opakowania | 16.60 mm /0.654Centimetry |
| Długość opakowania | 21.59mm /0.850Centimetry |
| Szerokość opakowania | 16.00mm /0.630Centimetry |
| Materiały mieszkaniowe | PBT termoplastyczny+30%G.F UL94V-0 |
| Materiał kontaktowy | Fosfor Brąz C5210R-EH, grubość = 0,35 mm |
| Materiał szpilki | Miedziana C2680R-H, grubość = 0,35 mm |
| Materiał osłony | Stop miedzianego mosiądz H65Y, grubość = 0,2 mm |
| Powierzchnia kontaktowa | Złoto 6 mikrocentimetrów Min. w obszarze kontaktu. |
| Temperatura końcówki lutownicy | 250°C, 5 sekund. |
| Certyfikacja UL | Artykuł numer E484635 |
| Specyfikacja | Wartość | Warunki |
| Wskaźnik obrotu (± 2%) | 1CT:1CT | Podstawowe: Podstawowe (Pry: Sec) |
| Indukcja OCL (min) | 350 μH | @100kHz, 0,1 V, 8mA Bias prądu stałego |
| Strata wstawienia (maksymalna) | -1,0 dB | 0.5 ~ 100MHz |
| Strata zwrotu (min) | -18 dB | 0.5 ~ 40MHz |
| Strata zwrotu (min) | -14 dB. | 60MHz |
| Strata zwrotu (min) | -12 dB | 80 MHz |
| Strata zwrotu (min) | -10 dB | 100 MHz |
| Przesłuchanie krzyżowe (min) | -35 dB | 0.5 ~ 40MHz |
| Przesłuchanie krzyżowe (min) | -30 dB | 40.1 ~ 100 MHz |
| Wskaźnik odrzucenia w trybie wspólnym (CMRR) (min) | -30 dB | 0.5 ~ 100MHz |
| Badanie hipotetyczne (min) | 1500Vrms | |
| Zakres temperatury pracy | 0°C do 70°C |
| Parametry | HFJV1-1G46RL / HFJV1-E1G46RL |
|---|---|
| Rodzaj złącza | RJ45 magnesowy gniazdek |
| Liczba portów | 1 port |
| LED | Brak diod |
| Orientacja | Najwyższy poziom |
| Osłona | - Tak, proszę. |
| Temperatura pracy | 0°C do +70°C /-40°C do +85°C |
| Temperatura przechowywania | -40°C do +85°C |
| wilgotność | 0,95% RH |
