Szczegóły Produktu
Miejsce pochodzenia: GUANGDONG, CHINY
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,ROHS,Reach,ISO
Numer modelu: LPJE101-0DNLTR-SM
Dokument: LPJE101-0DNLTR-SM.pdf
Warunki płatności i wysyłki
Minimalne zamówienie: 10/100/25 tys
Cena: $0.06-$1.2
Szczegóły pakowania: Taśma i szpula
Czas dostawy: Na statku magazynowym w ciągu 3 dni
Zasady płatności: L/C, D/A, D/P, Western Union
Możliwość Supply: 6500 tys. szt./miesiąc
typ produktu: |
Ekranowane złącze RJ45 1×1 |
Temperatura pracy: |
−40°C do +85°C |
Kompatybilne marki: |
Te |
Liczba portów: |
1x1 |
Zatrzask: |
W górę |
Kategoria wydajności: |
Cat 5e |
Liczba pozycji/styków: |
8p8c |
Typ montażu: |
THR |
Opcja LED: |
Bez |
Wskaźniki EMl: |
Bez |
Metalowa tarcza: |
Osłonięty |
Orientacja: |
Kąt prosty (wejście boczne) |
typ produktu: |
Ekranowane złącze RJ45 1×1 |
Temperatura pracy: |
−40°C do +85°C |
Kompatybilne marki: |
Te |
Liczba portów: |
1x1 |
Zatrzask: |
W górę |
Kategoria wydajności: |
Cat 5e |
Liczba pozycji/styków: |
8p8c |
Typ montażu: |
THR |
Opcja LED: |
Bez |
Wskaźniki EMl: |
Bez |
Metalowa tarcza: |
Osłonięty |
Orientacja: |
Kąt prosty (wejście boczne) |

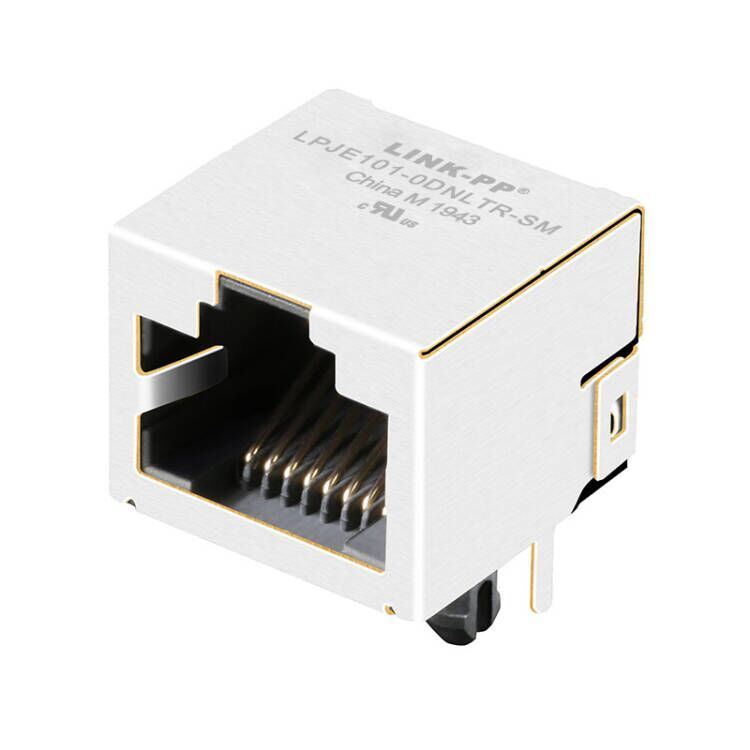

The LINK-PP LPJE101-0DNLTR-SM is a 1×1 shielded industrial-grade RJ45 connector designed for rugged Ethernet applications that require long-term durability, stable electrical performance, and compatibility with automated manufacturing.
Featuring Through-Hole Reflow (THR) technology, it combines SMT process efficiency with superior mechanical retention—ideal for harsh-environment networking devices.
The LPJE101-0DNLTR-SM THR RJ45 connector offers high mechanical strength, reliable signal integrity, and reflow soldering capability for automated SMT production lines. Perfect for industrial Ethernet, automation, robotics, embedded networking, and rugged communication devices.
|
Parameter |
Specification |
|---|---|
| Product Type | 1×1 Shielded RJ45 Connector (THR) |
| Positions / Contacts | 8P8C (RJ45) |
| Performance | Cat5e-class mechanical structure |
| Voltage / Current | 125V AC / 1.5A |
| Contact Resistance | ≤20 mΩ |
| Insulation Resistance | ≥500 MΩ @ 500V DC |
| Dielectric Strength | 1000V AC 1min |
| Contact Material | Phosphor Bronze, Gold-Flash plating |
| Shielding | Nickel-plated copper alloy |
| Operating Temperature | −40°C to +85°C |
| Soldering Process | IR reflow 250°C / 5s |
| Durability | ≥750 plug cycles |
| Mounting | Through-Hole Reflow (THR) |
|
Packaging |
Details |
|---|---|
| Tape & Reel | 200 pcs / reel |
| Carton | 2000 pcs / carton |
| Carton Size | 395 × 395 × 385 mm |
| Weight | ~13 kg/carton |
THR RJ45 connectors combine the mechanical robustness of through-hole pins with the high-speed automated reflow soldering process used for SMT manufacturing.
This makes the LPJE101-0DNLTR-SM an excellent choice for rugged embedded networking hardware.
