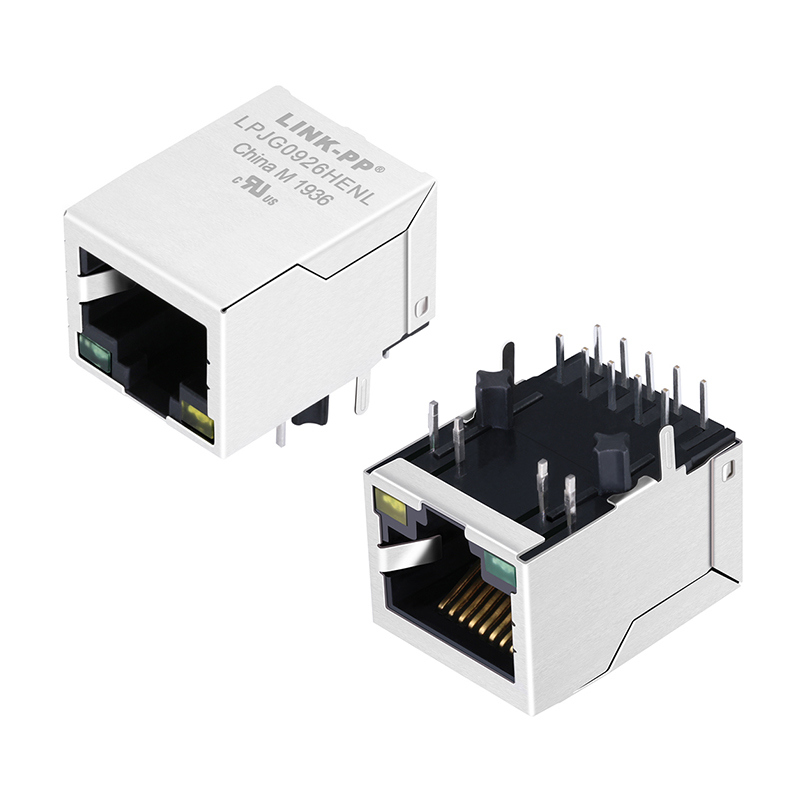

LPJG0926HENL 100/1000 Base-T RJ45 MagJack z obsługą PoE+

Kluczowe cechy złącza RJ45 LPJG0926HENL:

1. Jednoportowe złącze RJ45 z wbudowaną elektroniką magnetyczną, przeznaczone do sieci 100/1000Base-T Ethernet (Gigabit) z możliwością zasilania PoE+ i funkcją zasilania.

2. Konfiguracja 1×1 port, montaż przelotowy.

3. Orientacja z wypustką skierowaną w dół (tab down) z wbudowanymi diodami LED w kolorze zielonym/żółtym.

4. Spełnia normę IEEE 802.3at (PoE+); przeznaczone do zastosowań w sieciach LAN, takich jak modemy SOHO ADSL, karty LAN na płycie głównej (LOM), huby, przełączniki.

5. Materiały i wydajność:

• Materiał obudowy: Termoplast PBT z 30% włókna szklanego, posiadający certyfikat UL94V-0.
• Styk: brąz fosforowy; piny: mosiądz;
• Ekran: SUS 304.
• Pokrycie styku w obszarze stykowym: minimum 6 µcali złota.

6. Wysokiej izolacji elektronika magnetyczna: Przekładnia 1CT : 1CT (pierwotna do wtórnej) dla każdej pary.

7. Kluczowe parametry elektryczne:

• Indukcyjność obwodu otwartego: ≥ 350 µH (100 kHz/0,1 V, prąd polaryzacji 8 mA); ≥ 120 µH (100 kHz/0,1 V, prąd polaryzacji 18 mA).
• Tłumienie wtrąceniowe: maksymalnie –1,0 dB (1-100 MHz); –1,2 dB (100-125 MHz).
• Tłumienie odbiciowe: minimum –16 dB (1-40 MHz); –12 dB (40-60 MHz); –10 dB (60-80 MHz); –8 dB (80-100 MHz).
• Przesłuch: –30 dB minimum (1-100 MHz).
• Tłumienie zakłóceń międzyfazowych: –30 dB minimum (1-100 MHz).
• Obciążenie DC/napięcie na pinach RJ-45: do 720 mA przy 57 VDC (ciągłe).
• Test Hi-pot: minimum 1500 Vrms.

8. Temperatura pracy: 0 °C do 70 °C.

9. Wymiary opakowania (przybliżone): Długość ~21,25 mm, Szerokość ~15,93 mm, Wysokość ~13,30 mm.

10. Certyfikaty / Zgodność: RoHS, REACH, numer pliku UL E484635.

Specyfikacje mechaniczne i montażowe:

• Orientacja: montaż przelotowy pod kątem 90° (kąt prosty).
• Kołki ustalające: typ T-post do solidnego montażu na płycie.
• Uziemienie ekranu: podłączone przez zaczep ekranu (SUS 304) do płaszczyzny masy płyty.
• Temperatura końcówki lutowania na fali: 250 °C przez 5 sekund.
• Sugerowany układ PCB podany w karcie katalogowej.

Karta katalogowa złącza RJ45 LPJG0926HENL:

LPJG0926HENL.pdf

Uwagi projektowe i wskazówki:

1. Upewnij się, że układ płyty jest zgodny z zalecanym footprintem i uziemieniem ekranu zgodnie z kartą katalogową.
2. Zwróć uwagę na prąd znamionowy (720 mA przy 57 V), jeśli Twój projekt PoE zakłada scenariusze wysokiego poboru mocy (np. urządzenia PoE+).
3. Temperatura pracy ograniczona do 0 °C–70 °C; jeśli Twój projekt pracuje w wyższych temperaturach (środowisko przemysłowe/rozszerzony zakres temperatur), sprawdź przydatność lub zastosuj obniżenie parametrów.
4. Projektując zgodność z EMI i integralność sygnału, użyj określonej elektroniki magnetycznej i przetestuj tłumienie wtrąceniowe/odbiciowe, przesłuch zgodnie z danymi.
5. Sprawdź footprint diod LED i orientację wypustki (opcja diod zielonych/żółtych), aby dopasować do układu płyty.

Dlaczego wybrać LPJG0926HENL?

• Łączy prędkości Gigabit Ethernet z obsługą PoE+, redukując potrzebę stosowania oddzielnego okablowania zasilającego.
• Zintegrowana elektronika magnetyczna oszczędza miejsce na płycie i upraszcza projekt.
• Zgodność z normami branżowymi (IEEE 802.3at, UL, RoHS) zapewnia niezawodne działanie i swobodę projektowania.
• Solidny wybór materiałów i ekranowanie wspierają wydajność EMI/EMC w wymagających środowiskach.
• Nadaje się do środowisk klasy przemysłowej i standardowych urządzeń sieciowych.
