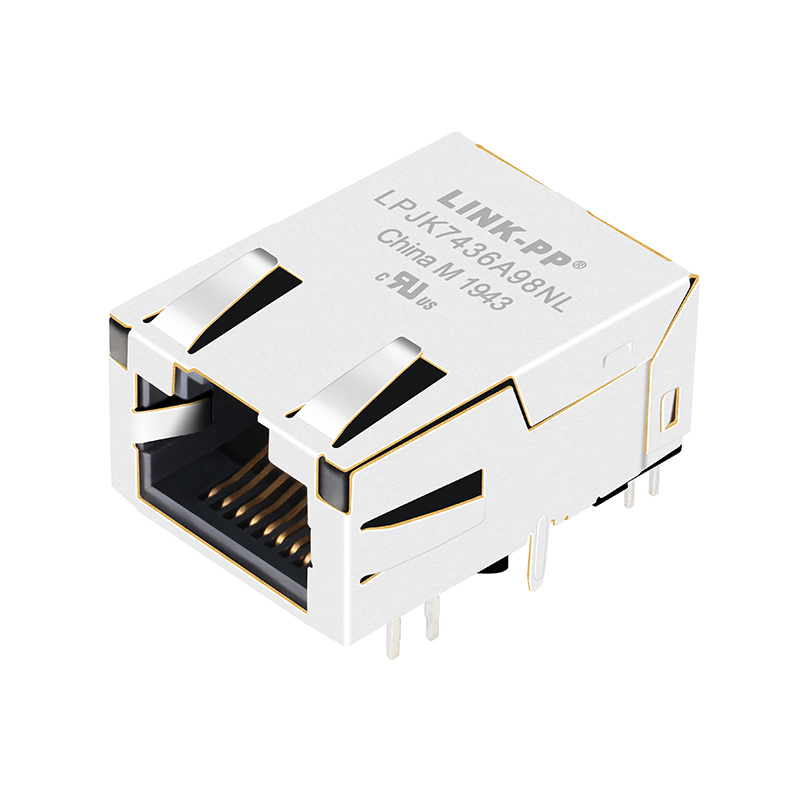

LPJK7436A98NL Niskoprofilowe złącze RJ45 z magnetyką 1000Base-T

Kluczowe cechy:

• Jednoport 1×1 rozrusznik RJ45 obsługujący prędkości 10 / 100 / 1000Base-T Ethernet (Gigabit).
• Poziom węglowy:
• konfiguracja wejścia bocznego z mocowaniem przez otwór (THT) (orientacja zamka ′Tab Up′).
• Wbudowane wskaźniki LED: opcja pomarańczowa i zielona / żółta.
• Zintegrowana magnetyka: stosunek obrotowy 1CT:1CT (główny: wtórny) dla zestawów kanałów TX/RX.
• Osłonięty złącze z wtyczkami EMI.
• Zgodność: norma IEEE 802.3 (Ethernet), certyfikaty RoHS, REACH, UL.
• Zakres temperatury roboczej: od 40 °C do +85 °C w przypadku wielu wykazów (uwaga: potwierdź za pomocą karty danych dla danego wariantu)

Specyfikacje:

Zastosowanie:

1. Sprzęt sieciowy o ograniczonej przestrzeni, taki jak inteligentne kamery, moduły osadzone, kompaktowe routery i urządzenia sieciowe dla konsumentów/przemysłu.
2. Urządzenia wymagające pełnej łączności Gigabit Ethernet w układach PCB o niskim profilu.
3. Produkty sieciowe, w których zintegrowana magnetyka uproszcza konstrukcję płyt i ich wydajność EMI/EMC.

Połączenie RJ45 z zintegrowaną magnetyką Szczegóły:

Wnioski dotyczące projektowania i układu:

• Należy stosować zalecany odcisk PCB i układ słupów zatrzymywania zgodnie z rysunkiem producenta (zob. arkusz danych).
• Upewnij się, że orientacja wejścia bocznego (Tab Up) pasuje do konstrukcji deski i ograniczeń mechanicznych.
• Sprawdź, czy orientacja i kolory diody odpowiadają projektowi systemu i wskazówkom wizualnym.
• W przypadku konstrukcji termicznej: pomimo, że temperatury nominalne wynoszą od 40 °C do +85 °C, należy upewnić się, że sąsiednie elementy i układ płyty nie przekraczają limitów termicznych złącza.
• Przegląd strategii osłony EMI/EMC: karty EMI łączników powinny być odpowiednio przymocowane do ziemi, aby zapewnić optymalną wydajność.
• Ze względu na zintegrowaną magnetykę należy uważnie rozważyć układ i integralność sygnału wokół regionu RJ45 (zwłaszcza w przypadku dużych prędkości lub PoE).
