Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO
Numer modelu: TLA-8T104WLF-T
Warunki płatności i wysyłki
Minimalne zamówienie: 400/2000/10k/25k
Cena: $0.08-$1.2
Szczegóły pakowania: T&R
Czas dostawy: na statku magazynowym dzisiaj
Zasady płatności: TT, Net30/60/90 dni
Możliwość Supply: 3kk/miesiąc
Numer części: |
TLA-8T104WLF-T |
Typ produktów: |
Transformatory Ethernet |
Indukcyjność: |
350µH |
Współczynnik zakrętów: |
1ct: 1ct |
Napięcie izolacji: |
1500 Vrms |
Zakres temperatur pracy: |
-40°C do +85°C |
Numer części: |
TLA-8T104WLF-T |
Typ produktów: |
Transformatory Ethernet |
Indukcyjność: |
350µH |
Współczynnik zakrętów: |
1ct: 1ct |
Napięcie izolacji: |
1500 Vrms |
Zakres temperatur pracy: |
-40°C do +85°C |

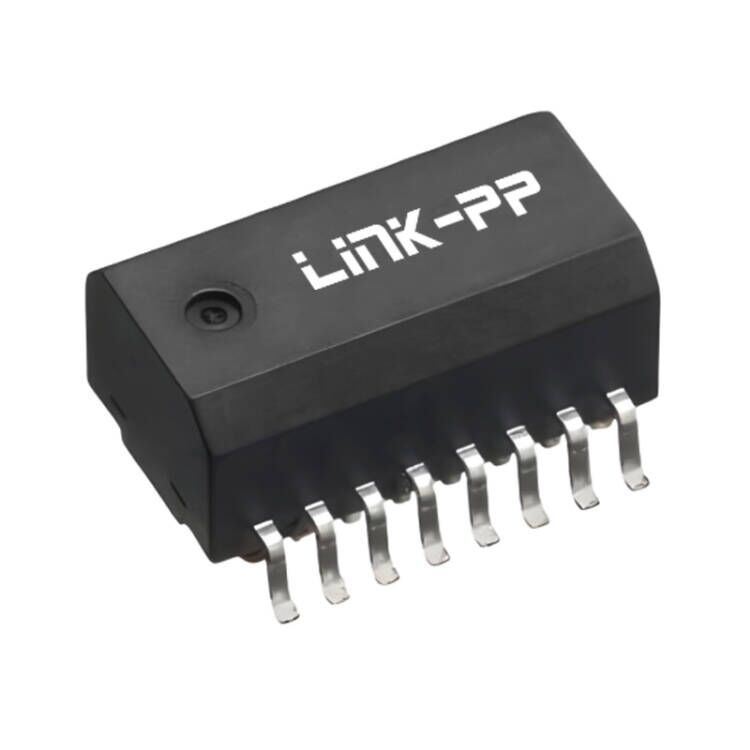

TLA-8T104WLF-T to przekształcacz impulsowy LAN na powierzchni (SMD) produkowany pierwotnie przez TDK.ten moduł zapewnia solidną integralność sygnału i niezawodną komunikację sieciową w wymagających środowiskach.
TLA-8T104WLF-T to przestarzały transformator impulsowy TDK przeznaczony do zastosowań Ethernet 10/100BASE-TX.zapewnia minimalną induktancję 350 μH, współczynnik obrotowy 1CT:1CT, napięcie izolacyjne 1500 Vrms i zgodność z wymaganiami niezawodności AEC-Q200 dla wymagających środowisk motoryzacyjnych i przemysłowych.
Chociaż oryginalna część TDK osiągnęła koniec okresu eksploatacji (EOL), wielu producentów nadal wymaga kompatybilnego zamiennika dla starszych projektów i produktów o długiej trwałości.LINK-PP oferuje wysokiej jakości rozwiązania transformatorów Ethernet o równoważnej wydajności elektrycznej, pomagając inżynierom utrzymać produkcję bez przeprojektowania istniejących PCB.
Niezależnie od tego, czy utrzymujecie samochodowe ECU, przemysłowe urządzenia Ethernet, wbudowane sterowniki, czy urządzenia sieciowe, nasze kompatybilne transformatory Ethernet zapewniają niezawodną wydajność,długoterminowa dostępność, oraz wsparcie techniczne.
-Certyfikat motoryzacyjny:Całkowicie zgodne z normą AEC-Q200, gwarantujące wysoką niezawodność i wydajność w warunkach trudnych obciążeń termicznych i mechanicznych.
-Zoptymalizowana integralność sygnału:Wykorzystuje standardowy współczynnik obrotowy 1CT:1CT (zarówno dla kanałów TX, jak i RX) i utratę wstawienia ≤ 1 dB (0,1 do 100 MHz), zapewniając czystą transmisję danych.
-Zapewnienie solidnej izolacji:Zapewnia napięcie izolacyjne 1500 Vrms (50 Hz na 1 minutę), chroniąc czułe układy IC przed falami prądu i hałasem pętli uziemienia.
-Standaryzowana indukcyjność:Dostarcza minimalnej indukcji 350 μH (w 100 kHz, 8 mA bias DC), spełniając rygorystyczne standardy IEEE 802.3 dla Fast Ethernet.
-Tolerancja ekstremalnej temperatury:Funkcjonuje bezbłędnie w ekstremalnych warunkach z szerokim zakresem temperatur pracy od -40°C do +85°C.
-Ekologiczne:W pełni zgodne z RoHS i wolne od REACH SVHC.
| Parametry | Specyfikacja |
|---|---|
| Numer części | TLA-8T104WLF-T |
| Rodzaj produktu | Transformator impulsowy Ethernet LAN |
| Standard Ethernet | 10/100BASE-TX |
| Rodzaj transformatora | Izolacyjny transformator impulsowy |
| Pakiet | Nawierzchnia montażowa (SMT) |
| Wskaźnik obrotowy | 1CT:1CT (TX), 1CT:1CT (RX) |
| OCL (indukcja otwartego obwodu) | 350 μH Min. @100 kHz, 8 mA Bias prądu stałego |
| Napięcie izolacyjne | 1500 obrotow, 50 Hz, 1 minuta |
| Utrata wstawienia | ≤ 1 dB (0,1 ‰ 100 MHz) |
| Pojemność przewijająca | ≤ 30 pF |
| Temperatura pracy | -40°C do +85°C |
| AEC-Q200 | Kwalifikowany |
| Zgodność | RoHS, REACH Bez SVHC |
| Opakowanie | Taśma i rolka |
| Ilość bębna | 1000 sztuk |
| Masę jednostkową | Około 0, 6 g |
Kompaktny ślad SMT umożliwia automatyczne montaż przy jednoczesnym zminimalizowaniu zapotrzebowania na przestrzeń PCB dla produktów sieciowych o wysokiej gęstości.
| Wymiar | Wartość |
|---|---|
| Długość (L) | 11.60 mm Max. |
| Szerokość (W) | 60,50 ± 0,20 mm |
| Wysokość (H) | 5.90 mm Max. |
| Wstawianie | Nawierzchnia montażowa (SMT) |
TLA-8T104WLF-T został zaprojektowany tak, aby spełniać wymagania dotyczące integralności sygnału interfejsów IEEE 802.3 Fast Ethernet.
| Parametry elektryczne | Wartość |
|---|---|
| Indukcyjność | 350 μH Min. |
| Częstotliwość badań | 100 kHz |
| Zbiór DC | 8 mA |
| Wskaźnik obrotowy | 1CT:1CT |
| Utrata wstawienia | ≤ 1 dB |
| Zakres częstotliwości | 0.100 MHz |
| Pojemność przewijająca | ≤ 30 pF |
| Napięcie izolacyjne | 1500 Vrms |
TLA-8T104WLF-T jest szeroko stosowany w sprzęcie komunikacyjnym Fast Ethernet wymagającym izolacji elektrycznej i klimatyzacji sygnału.
Typowe zastosowania obejmują:
