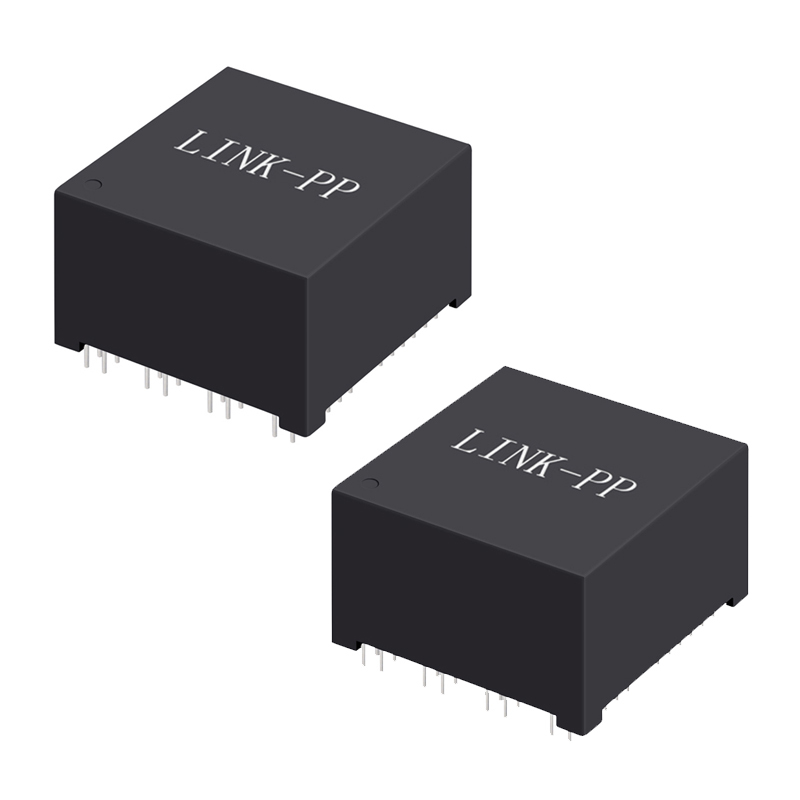

HXB6606NL 1000mA PoE++ 1G Moduły Magnetyczne THT Pakiet w 96 pinie

HXB6606NL PoE LAN Magnetics - Kluczowe cechy:

1. Transformatory LAN PoE o dużej gęstości.
2. Spełnia standardy IEEE 802.3 dla Ethernet 10/100Base-Tx i 1000Base-T (1G).
3. Obsługuje zasilanie 4-parowe PoE++ 90W, z obciążeniem prądowym 1000mA na parę.
4. THT (Through-Hole Technology), 96-pinowy pakiet czteroportowy.
5. Minimalna izolacja 1500Vrms pomiędzy uzwojeniami pierwotnym i wtórnym, zapewniająca integralność sygnału.
6. Minimalna indukcyjność 280µH (mierzona przy 100KHz/0.1V z obciążeniem 15mAdc).
7. Może być lutowany ręcznie lub falowo w temperaturze maksymalnej 260°C przez 5 sekund.
8. W pełni zgodny z RoHS.
9. Kompatybilny ze wszystkimi głównymi PHY (urządzeniami warstwy fizycznej).
10. Odpowiedni do zastosowań przemysłowych z szerokim zakresem temperatur pracy od -40°C do +85°C.
11. Zaprojektowany do użytku w sieciach przemysłowych, elektronice i innych wymagających środowiskach.

Specyfikacje elektryczne transformatora 1GBase-T PoE @25℃:

Karta katalogowa modułów magnetycznych HXB6606NL :

FAQ:

1. Co to jest transformator LAN PoE?

Transformator LAN PoE (Power over Ethernet) to specjalistyczny komponent sieciowy zintegrowany z urządzeniami Ethernet. Jego główną funkcją jest umożliwienie jednoczesnej transmisji zarówno sygnałów danych, jak i zasilania za pomocą jednego kabla Ethernet, co upraszcza okablowanie i obniża koszty instalacji.

2. Jakie są główne funkcje transformatora LAN PoE?

Kluczowe funkcje obejmują:

• Transmisja danych: Zapewnia integralność sygnałów danych Ethernet i obsługuje komunikację o dużej prędkości.
• Dostarczanie zasilania: Dostarcza zasilanie do urządzeń (takich jak kamery IP, telefony VoIP i bezprzewodowe punkty dostępowe) za pomocą tego samego kabla Ethernet.
• Izolacja elektryczna: Oferuje izolację galwaniczną w celu ochrony sprzętu przed przepięciami i prądami pętli uziemienia, zwiększając bezpieczeństwo systemu.
• Integralność sygnału: Poprawia jakość sygnału poprzez redukcję szumów i zakłóceń, zapewniając stabilną i niezawodną komunikację.

3. Dlaczego transformator LAN PoE jest niezbędny?

W tradycyjnym okablowaniu sieciowym dane i zasilanie wymagają oddzielnych kabli. Transformator LAN PoE umożliwia przesyłanie zarówno danych, jak i zasilania za pomocą jednego kabla Ethernet, co znacznie upraszcza instalację, obniża koszty i zmniejsza złożoność. Jest to szczególnie cenne w scenariuszach, w których gniazda zasilania są trudne lub kosztowne do zainstalowania.

4. Jakie standardy Ethernet obsługują transformatory LAN PoE?

Transformatory LAN PoE zazwyczaj są zgodne z następującymi standardami:

• IEEE 802.3af (PoE)
• IEEE 802.3at (PoE+)
• IEEE 802.3bt (PoE++)

Standardy te definiują poziomy mocy i metody dostarczania zasilania za pośrednictwem kabli Ethernet, zapewniając kompatybilność z szeroką gamą urządzeń zasilanych.

5. Jakie są typowe zastosowania transformatorów LAN PoE?

Transformatory LAN PoE są szeroko stosowane w aplikacjach wymagających zarówno przesyłania danych, jak i zasilania za pośrednictwem Ethernet, takich jak:

• Kamery IP: Uproszczenie okablowania w systemach nadzoru.
• Telefony VoIP: Umożliwiają elastyczne wdrażanie telefonii biurowej.
• Bezprzewodowe punkty dostępowe (AP): Umożliwiają instalacje sufitowe lub naścienne bez oddzielnych zasilaczy.
• Inteligentne oświetlenie: Zapewniają zarówno łączność, jak i zasilanie inteligentnym systemom oświetleniowym.
• Terminale POS (Point-of-Sale): Zmniejszają złożoność okablowania w środowiskach detalicznych.
• Systemy kontroli dostępu: Dostarczają zasilanie i dane do czytników kart i kontrolerów.
