Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL, Reach, RoHs, ISO19001, ISO14001
Numer modelu: HXB5G602NL
Warunki płatności i wysyłki
Minimalne zamówienie: 50pcs
Cena: $0.46-$2.2
Szczegóły pakowania: 50 sztuk / taca, 1200 sztuk / karton
Czas dostawy: Około 3-5 dni
Zasady płatności: TT, Net30/60/90 dni
Możliwość Supply: 5500K-PCS/Miesiąc
Rodzaj produktów: |
Transformator Power Over Ethernet |
Liczba portów: |
Czteroportowy |
Prędkość: |
5G Base-T |
Kąt montażu PCB: |
Wejście boczne |
Application-Lan: |
Ethernet (PoE+) |
Temperatura robocza: |
-40 ℃-+85 ℃ |
Współczynnik zakrętów: |
1ct: 1ct |
Ocena mocy: |
90 w |
Napięcie izolacji: |
1.5 KVrms |
moduł: |
HXB5G602NL |
Rodzaj produktów: |
Transformator Power Over Ethernet |
Liczba portów: |
Czteroportowy |
Prędkość: |
5G Base-T |
Kąt montażu PCB: |
Wejście boczne |
Application-Lan: |
Ethernet (PoE+) |
Temperatura robocza: |
-40 ℃-+85 ℃ |
Współczynnik zakrętów: |
1ct: 1ct |
Ocena mocy: |
90 w |
Napięcie izolacji: |
1.5 KVrms |
moduł: |
HXB5G602NL |

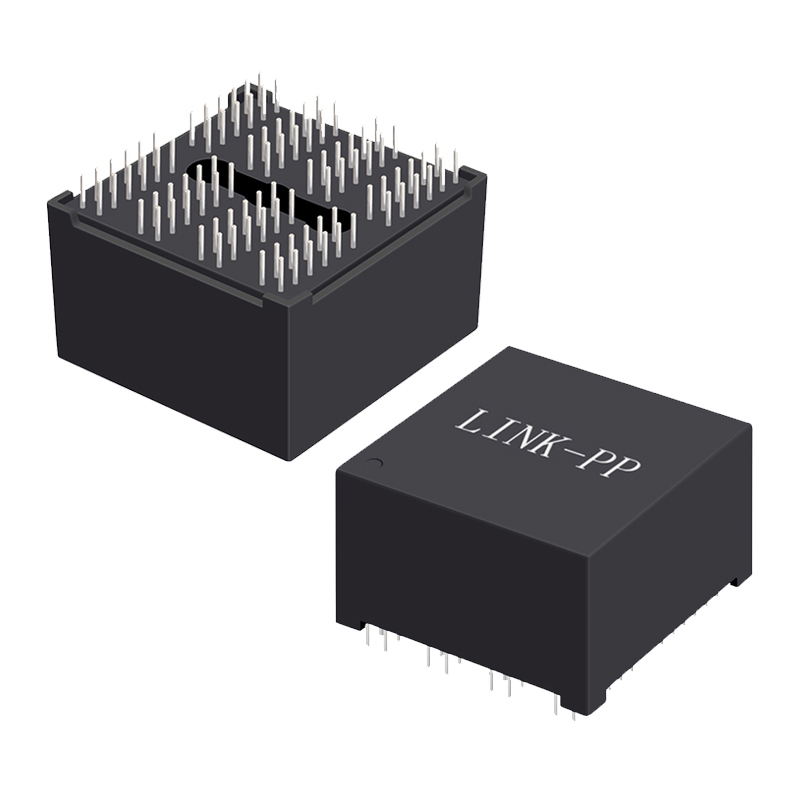

W sprawieHXB5G602NLjest wysokowydajnym transformatorem LAN zaprojektowanym do obsługiAplikacje 5G Base-T Ethernet. Z udziałemArchitektura czterokanałowa, zapewnia niezawodną łączność wieloportową dla urządzeń sieciowych nowej generacji.1stosunek obrotowy:1, ta magnes PoE zapewnia doskonałą integralność sygnału i niską utratę wstawienia.
Zbudowany zrozszerzony zakres temperatury roboczej (od -40°C do +85°C), HXB5G602NL zapewnia solidną wydajność w środowiskach przemysłowych i telekomunikacyjnych.4-parówka mocy przez Ethernet (4PPoE) do 90 W, umożliwiając zarówno przekazywanie danych, jak i wysokiej mocy za pośrednictwem jednego połączenia Ethernet.
Transformator przyjmuje96-kolkowa konstrukcja otworu przepustowego (THD)do bezpiecznego montażu i stabilności mechanicznej w układach PCB o wysokiej gęstości.bez ołowiu (zgodny z NPB)i dostarczane wopakowania rurkowe.
Z jego połączeniemkonstrukcja modułowa, zaawansowane wsparcie PoE i solidna konstrukcja, HXB5G602NL idealnie nadaje się doMałe ogniwa 5G, wysokiej mocy przełączniki PoE, bramy IoT i systemy sieciowe przedsiębiorstw.
| Nazwa | PoE LAN Magnetics |
|---|---|
| Zastosowanie | 5G Base-T wstecz kompatybilny z 1/2.5G Base-T |
| Rodzaj montażu | Przez dziurę |
| Liczba pinów | 96 |
| Wymiary (L x W x H) | 33.50mm x 29.00mm x 16.80mm (1.319" x 1.142" x 0.661") |
| Zakres temperatury pracy | -40°C do +85°C |
| Indukcja otwartego obwodu (OCL) | 180 μH (min) @ 100KHz, 0,1V z 8mA biegłością prądu stałego |
| Wskaźnik obrotowy | 1CT: 1CT ± 2% |
| Utrata wstawienia | -1,0 dB (Max) @ 1 - 100 MHz -2,0 dB (maksymalnie) @ 100 - 250 MHz |
| Strata zwrotu | -16 dB (Min) @ 1 - 40 MHz -(16-10*log10(f/40)) dB (Min) @ 40 < f ≤ 250 MHz |
| Przesłuchanie krzyżowe (port-to-port) | -40 dB (Min) @ 1 - 100 MHz |
| Wskaźnik odrzucenia w trybie wspólnym (CMRR) | -30 dB (Min) @ 1 - 100 MHz |
| Hipot (napęd izolacyjny) | 1500 obrotowych 60 sekund |
| Poziom aktywności | 1000 mA na parę Wspiera 4-parę PoE (4PPoE) do 90W |
| Proces lutowania | Lutowanie falowe zdolne do 260°C / 5 sekund |
|
Certyfikaty |
IEEE 802.3bz,IEEE 802.3bt,RoHS,IEC-62368-1 |
| Opakowanie | Rurka (TU) |
