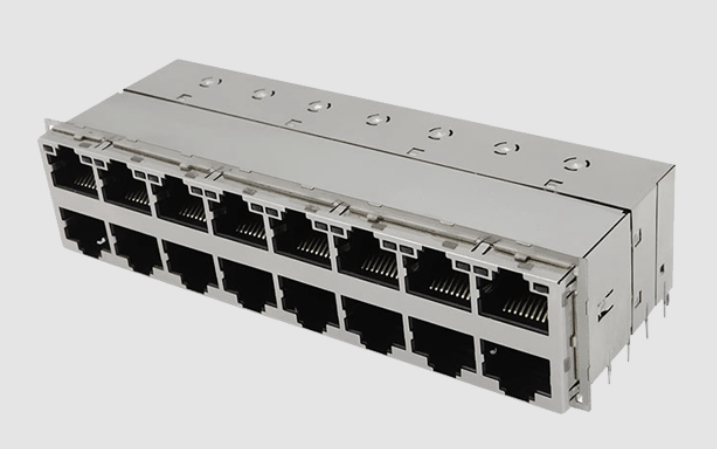

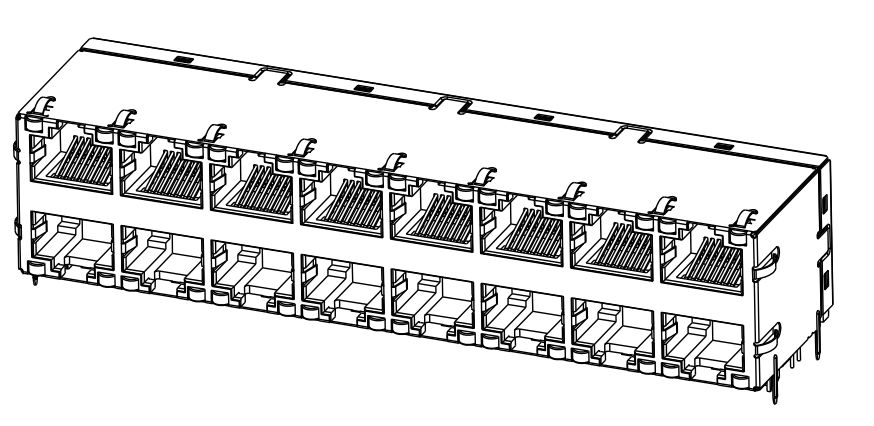

1-1840870-4 Zintegrowany moduł złącza RJ45 2x8 porty z diodami LED

Moduł 1-1840870-4 MagJack to wysokowydajne złącze RJ45 2x8 ułożone w stos z zintegrowaną magnetyką, zaprojektowane do obsługi aplikacji Gigabit Ethernet 1000BASE-T. Zaprojektowany z myślą o niezawodności i wydajności, ten Zintegrowany Moduł Złącza (ICM) jest idealny dla urządzeń sieciowych, serwerów i urządzeń komunikacyjnych wymagających kompaktowej konstrukcji i doskonałej integralności sygnału. Dzięki konfiguracji ułożonej w stos, kompaktowym wymiarom i niezawodnej wydajności elektrycznej, 1-1840870-4 RJ45 2x8 jest doskonałym wyborem dla przełączników sieciowych, routerów, serwerów, przemysłowych systemów Ethernet i zastosowań telekomunikacyjnych.

• Tłumienie wtrąceniowe (IL): ≤1 dB (0,5-100 MHz)
• Tłumienie odbiciowe (RL): ≥18 dB (0,5-40 MHz)
• Tłumienie przesłuchu: ≥35 dB (0,5-100 MHz)
• Współczynnik tłumienia sygnału wspólnego (CMRR): ≥30 dB (0,5-100 MHz)
• Napięcie izolacji: 2250 VDC (maks.), dla 500 V/s, wszystkie porty podłączone

• Konfiguracja portów: Układ 2x8 ułożony w stos, zoptymalizowany pod kątem konstrukcji o dużej gęstości.
• Szybkość transmisji danych: Obsługuje Gigabit Ethernet 1000BASE-T z kompatybilnością wsteczną do 10/100BASE-T.
• Wydajność magnetyczna: Impedancja 100Ω, minimum 350uH OCL, współczynnik obrotów 1:1 na wszystkich czterech parach, zapewniający integralność sygnału i tłumienie EMI.
• Wskaźniki LED: Dwukolorowe diody LED (zielony/żółty) zapewniają wyraźny status połączenia i aktywności dla każdego portu.
• Konstrukcja:
  • Obudowa: Czarny termoplast, ocena UL 94V-0 dla odporności na płomienie.
  • Ekran: Mosiądz, niklowany z cynowymi ogonami lutowniczymi dla trwałości.
  • Kontakty: Brąz fosforowy z pozłacaną powłoką dla długotrwałej niezawodności.
• Zakładki EMI: Zintegrowana konstrukcja poprawia kompatybilność elektromagnetyczną.
• Specyfikacje środowiskowe: Zakres temperatur pracy od 0°C do +70°C, zgodność z RoHS, bez halogenów.
• Napięcie izolacji: Do 2250VDC dla zwiększonego bezpieczeństwa.
