Szczegóły Produktu
Place of Origin: CHINA
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,ISO,ROHS,REACH
Model Number: 2250742-1
Warunki płatności i wysyłki
Minimum Order Quantity: Free samples
Cena: negocjowalne
Packaging Details: Tray
Delivery Time: In Stock Ship Within 3 Days
Payment Terms: TT,NET30/60/90 Days
Supply Ability: 4200K-PCS/Month
Type: |
RJ45 Connector with Integrated Magnetics |
Part Number: |
2250742-1 |
PoE: |
N-PoE |
LEDs: |
GY/GY |
Mounting: |
Through Hole Mount |
Compliant: |
RoHS |
Operating Range: |
0 °C to +70 °C |
Port Configuration: |
Stacked |
Type: |
RJ45 Connector with Integrated Magnetics |
Part Number: |
2250742-1 |
PoE: |
N-PoE |
LEDs: |
GY/GY |
Mounting: |
Through Hole Mount |
Compliant: |
RoHS |
Operating Range: |
0 °C to +70 °C |
Port Configuration: |
Stacked |

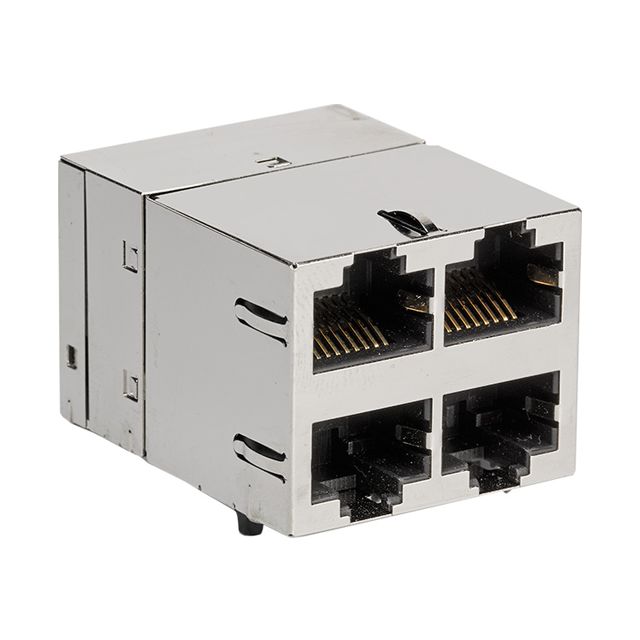

W sprawie2250742-1jestzestawiony moduł złącza 2x2 RJ45przeznaczone do:2.5GBASE-T aplikacje EthernetWykonujemagnetyki zintegrowane,dwukolorowe diody LED (zielona/żółta)dla wskazania powiązania i działania orazmocowanie przez otwórkonfiguracja do niezawodnego mocowania PCB.
Zbudowany w celu zapewnienia wysokiej integralności sygnału, doskonałej osłony EMI i zgodności z RoHS, ten złącze jest idealny dla urządzeń sieciowych nowej generacji, takich jak przełączniki, routery, serwery,i przemysłowych systemów komunikacji. Produkt spełniaStandardy łatwopalności UL 94V-0i wspieraproces lutowania falowegoz maksymalną temperaturą 260°C.
Informacje ogólne
| Parametry | Specyfikacja |
|---|---|
| Numer części | 2250742-1 |
| Konfiguracja portu | 2x2 (zestawione) |
| Rodzaj montażu | Przejście przez dziurę |
| Profil wysokości | Ofset |
| Temperatura pracy | 0°C do +70°C |
| Zgodność z RoHS | - Tak, proszę. |
| Zalecane lutowanie | Lutowanie falowe (maksymalnie w temperaturze 260°C przez 10 sekund) |
Wydajność elektryczna i magnetyczna
| Parametry | Specyfikacja |
|---|---|
| Standard Ethernet | 2.5GBASE-T |
| Wskaźnik obrotowy (czyp do kabla) | 11 (Wszystkie cztery pary, dwukierunkowe) |
| Impedancja | 100 Ω |
| Indukcja otwartego obwodu (OCL) | 350 μH Min @ 100 kHz, 0,1 Vrms, 8mA Bias prądu stałego |
| Strata zwrotu (RL) | ≥ 18 dB (140 MHz) |
| Strata wstawienia (IL) | ≤ 1,0 dB (1 ‰ 100 MHz) |
| Napięcie izolacyjne | 2250 VDC przez 60 sekund (wszystkie podłączone porty) |
◆ Zgodne z przepisami RoHS
◆UL 94V-0 Ocena łatwopalności
◆Przystosowane do procesów lutowania fal
