1-1840727-6 Zintegrowany moduł złącza 1000BASE-T - produkt aktualny

Szczegóły Produktu

Miejsce pochodzenia: Chiny

Nazwa handlowa: LINK-PP

Orzecznictwo: ISO 9001,ISO 14001,UL,SGS,REACH168

Numer modelu: 1-1840727-6

Warunki płatności i wysyłki

Minimalne zamówienie: 50/500/1000/25K

Cena: $0.09-$1.85

Szczegóły pakowania: 50 szt./1 -tray, 20 taca/1 karton, 32*30*31 cm, 8 kg (1000pcs)/1 karton

Czas dostawy: na statku magazynowym dzisiaj

Zasady płatności: TT,NETTO30/60/90 dni

Możliwość Supply: 4200 000 sztuk/miesiąc

Uzyskaj najlepszą cenę
Podkreślić:

1-1840727-6

,

1000BASE-T ICM

,

Aktualny Magjack RJ45

Numer części:
1-1840727-6
Konfiguracja LED:
Zielony żółty
Prędkość:
1000Base-T
Temperatura pracy:
0 ~ +70ºC
patka:
Do góry.
Zakładki EMI:
- Tak, proszę.
Numer części:
1-1840727-6
Konfiguracja LED:
Zielony żółty
Prędkość:
1000Base-T
Temperatura pracy:
0 ~ +70ºC
patka:
Do góry.
Zakładki EMI:
- Tak, proszę.
1-1840727-6 Zintegrowany moduł złącza 1000BASE-T - produkt aktualny



Specyfikacje1-184727-6 RJ45 Magjack:

Specyfikacja Szczegóły
Rodzaj złącza RJ45 z zintegrowaną magnetyką
Liczba portów Jednorazowa (1X1 konfiguracja)
Zastosowanie 1000BASE-T Gigabit Ethernet
Rodzaj obwodu Prąd gigabitów
Konfiguracja LED Zielony/żółty
Kierunek zakładki Do góry.
Materiały mieszkaniowe Termoplastyczny, czarny, UL 94V-0
Materiał osłony Zestaw miedzi z niklem
Materiał kontaktowy Fosfor brąz z złotem
Prąd LED Stały prąd przy około 20mA.
Temperatura pracy 0°C ~ 70°C
Rodzaj montażu Przez dziurę
Zgodność IEEE 802.3RoHS
Pozycja LED Kolor Typowe wskazanie
Lewa dioda LED Zielona Status łącza
Prawa LED Żółty Aktywność/szybkość
Wymiar Pomiar
Długość 330,02 mm
Szerokość 19.19 mm
Wysokość 150,01 mm



1-184727-6 Zintegrowany RJ45 Jack Highlights:



  1. Jednoport RJ45 z wbudowaną magnetyką do zastosowań 1000BASE-T.
  2. konfiguracja zielono-żółtej diody LED do kompleksowego wskazywania stanu.
  3. 1G27 Gigabit dla optymalnej integralności sygnału.
  4. Orientacja Tab Up dla elastycznego projektowania układu PCB.
  5. Termoplastyczny materiał obudowy (o klasyfikacji UL 94V-0) zapewnia trwałość i odporność na ciepło.
  6. Typ montażu przez otwór do bezpiecznej instalacji PCB.
  7. Zgodne ze standardami IEEE 802.3 dla Gigabit Ethernet.
  8. Zakres temperatury roboczej: od 0 do 70 °C.

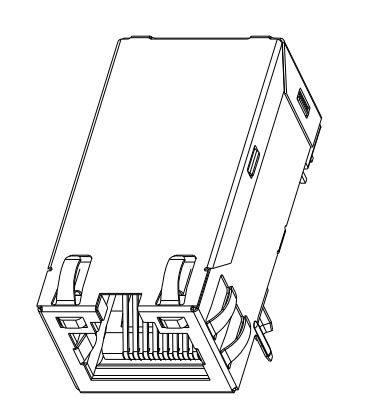

1-184727-6Rysunek:



1-1840727-6 Zintegrowany moduł złącza 1000BASE-T - produkt aktualny 0

1-1840727-6 Zintegrowany moduł złącza 1000BASE-T - produkt aktualny 1





Instalacja i integracja:



1-1840727-6 MagJack posiada konstrukcję montażu przez otwór dla bezpiecznej instalacji PCB.zapewnienie prawidłowego pozycjonowania i niezawodnych połączeńTermoplastyczna obudowa zapewnia doskonałą trwałość i odporność na ciepło, co sprawia, że nadaje się do różnych procesów produkcyjnych, w tym lutowania falowego.



Przy projektowaniu z 1-1840727-6 MagJack, inżynierowie mogą korzystać z uproszczonych układów PCB ze względu na zintegrowane komponenty magnetyczne.Ta integracja eliminuje potrzebę oddzielnych transformatorów i common-mode chokersObwód gigabit zapewnia optymalną integralność sygnału dla szybkiej transmisji danych w aplikacjach 1000BASE-T.
