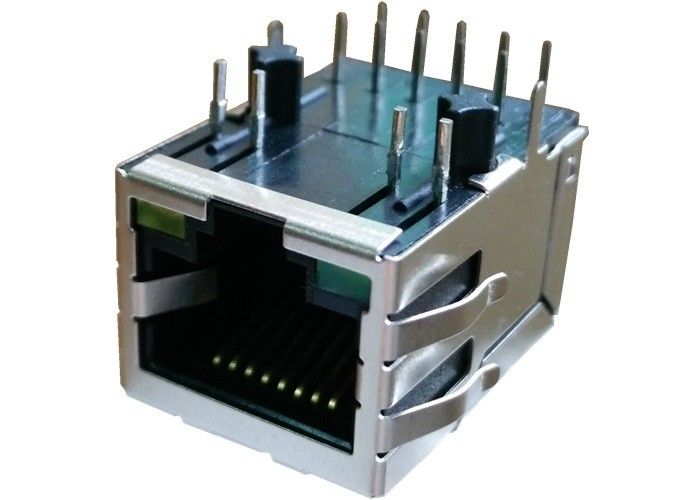

MTJ-88TX1-FSD-LH-M65 Magnetyczne gniazdo RJ45 10 / 100Base-T, dekoder LPJ0141GENL

HR871159C Magnetyczne gniazdo RJ45 10 / 100Base-T, dekoder LPJ0141GENL

Szybkie Szczegóły

1. 10/100 Base-T Z LEDS, z EMI-Finger

2.1x1 Tab-DOWN RJ45

3. Otwór modułowy RJ45 z otworem

4,21.3mm długość RJ45 Magjack

5.MTJ-88TX1-FSD-LH-M65 【Projektowanie modelu】

6.LPJ0143HENL 【Model produkcji masowej】

Cechy i zalety

1. Szczytowa temperatura lutowania szczytowego fali RoHS 260 ° C
2. Odpowiedni dla kabli kategorii 5 i 6 Fast Ethernet lub lepszych UTP
3. Spełnia specyfikację IEEE 802.3
4. Minimum OCL 350μH z prądem polaryzacji 8 mA
5. Wysoka wydajność do eliminacji MAX EMI dla aplikacji, w których koszty są wysokie

Opis:

10/100 Base-TX RJ45 1x1 Tab-DOWN 8-pinowe zintegrowane złącze magnetyczne, zaprojektowane do obsługi wysokobudżetowych aplikacji konsumenckich, takich jak: modemy ADSL, modemy kablowe, STB i wideo na żądanie.

1. Funkcje typu produktu:

1) Typ produktu = Złącze
2) Jack Type = RJ45
3) Profil = Standardowy
4) Orientacja montażu PCB = Wejście boczne (prawy kąt) / górne wejście (pionowe)

2. Mechaniczne mocowanie:
1) Konfiguracja gniazda = 1 x 1

3. Charakterystyka elektryczna:
1) Ekranowany = Tak

4. Funkcje związane z zakończeniem:
1) EMI Finger - Bottom = Without
2) Metoda zakończenia = Lut

5. Funkcje powiązane z ciałem:
1) Konfiguracja portu = Single / Multi
2) Palce EMI -Top and Sides = With / Without
3) Orientacja zatrzask = Standard - Zatrzask
4) Długość ogona PCB

6. Powiązane funkcje:
1) Wstępnie załadowany = Tak
2) Typ terminatora stykowego = Otwór przelotowy / do montażu powierzchniowego

7. Funkcje powiązane z mieszkaniem:
1) Styl złącza = Jack

8. Normy branżowe:
1) Zgodność z RoHS / ELV = Zgodny z RoHS, zgodny z ELV
2) Procesy lutownicze bezołowiowe = Fala lutownicza zdolna do 240 ° C,

Fala lutownicza zdolna do 260 ° C, lut spieniony zdolny do 265 ° C
3) Historia zgodności RoHS / ELV = Zawsze była zgodna z RoHS

9. Oznaczenie identyfikacyjne:
1) Lewy kolor diody LED (pozycja nr 1) = zielony - rezystor 250 omów
2) Prawy kolor diody LED (pozycja nr 2) = zielony - rezystor 250 omów

10. Warunki użycia:
1) Dotyczy To = Printed Circuit Board
2) Warunki środowiskowe = biuro / lokale
3) Temperatura robocza (° C) = 0 - 70 / -40 - +85

Aplikacje:

Używany do urządzeń sieciowych i komunikacyjnych, takich jak koncentrator, karta PC, przełącznik, router, płyta główna komputera PC, SDH, PDH, telefon IP, modem xDSL, rozwiązania Call Center, rozbudowane dekodery, konfiguracja bramek VOIP, protokół Border Gateway, przełącznik Fast Ethernet ...

Przewaga konkurencyjna:

18 lat doświadczenia w produkcji,

2600 pracowników,

100% test

Elastyczny czas dostawy

Główny klient:

Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale .......
