Szczegóły Produktu
Miejsce pochodzenia: HuiZhou, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: RoHS Compliant

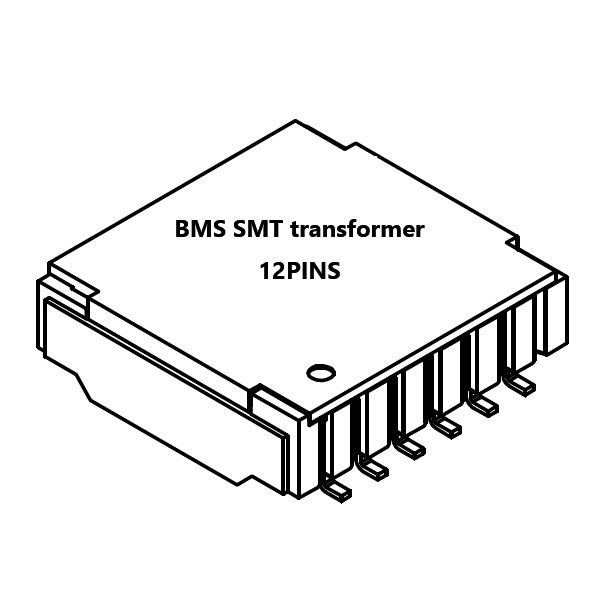

Numer modelu: 74942300
Warunki płatności i wysyłki
Minimalne zamówienie: 100 sztuk
Cena: $0.9-$2.3
Szczegóły pakowania: Taśma i rolka
Czas dostawy: 2-3 tygodnie
Zasady płatności: D/A, T/T, Western Union, MoneyGram
Możliwość Supply: 5KK/miesiąc
Liczba portów: |
2 |
Szpilki: |
12 |
Wielkość: |
15,1x14,7x4,75 mm |
Napięcie robocze: |
1000 V prądu stałego |
Wzmocniona izolacja: |
4300V DC |
OEM/ODM: |
Wsparcie |
Stosunek obrotów: |
1CT:1CT |
Temperatura pracy: |
-40 do +125 ° C |
Liczba portów: |
2 |
Szpilki: |
12 |
Wielkość: |
15,1x14,7x4,75 mm |
Napięcie robocze: |
1000 V prądu stałego |
Wzmocniona izolacja: |
4300V DC |
OEM/ODM: |
Wsparcie |
Stosunek obrotów: |
1CT:1CT |
Temperatura pracy: |
-40 do +125 ° C |
| Nieruchomości | Warunki badania | Wartość | Jednostka | Tolerancja |
|---|---|---|---|---|
| Indukcja (L) | 100 kHz / 100 mV | 150-450 | μH | Min.-maks. |
| Strata wstawienia (IL) | 4 MHz | - 0.25 | dB | Max. |
| Strata zwrotu (RL) | 4 MHz @ 100 Ω | -20 | dB | Min. |
| Wskaźnik odrzucenia w trybie wspólnym (CMRR1) | 1-10 MHz | -35 | dB | Min. |
| Wskaźnik odrzucenia w trybie wspólnym (CMRR1) | 10 do 1000 MHz | -20 | dB | Min. |
| Napięcie robocze | - | 1000 | V (DC) | - |
| napięcie badawcze izolacji (DC) | , 1 minutę | 4300 | V (DC) | Min. |
| napięcie badawcze izolacji (AC) | , 1 minutę | 3100 | V (AC) | Min. |
| Indukcja wycieku () | 100 kHz / 100 mV | 0.5 | μH | Max. |
| Odporność izolacyjna () | - | 400 | MΩ | Min. |
| Odległość otwarcia () | - | 10 | mm | Min. |
| Odległość przesuwania () | - | 10 | mm | Min. |
| Odporność prądu stałego 1 (strona transformatora) | 450 | mΩ | Max. | |
| Odporność prądu stałego 2 (strona CMC) | 850 | mΩ | Max. |
Kluczowe uwagi:
Zakres indukcji oznacza wartości minimalne (150 μH) i maksymalne (450 μH)
Wszystkie napięcia badawcze izolacyjne są minimalnymi wymaganymi wartościami
Wartości oporu różnią się między stroną transformatora (450 mΩ maks) a stroną common mode choke (850 mΩ max)
