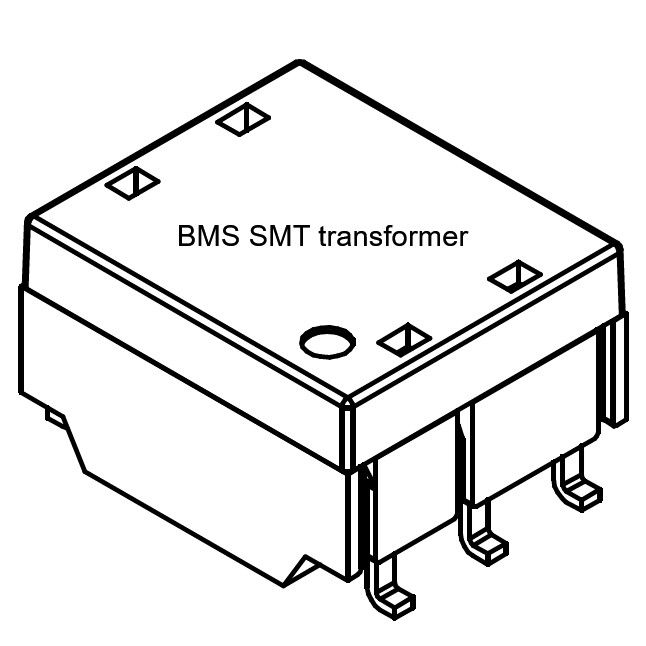

74941300 WE-BMS SMT Transformer 6PIN dla systemów zarządzania bateriami

74941300 Przegląd transformatora WE-BMS SMT:

The74941300 Transformator SMT WE-BMSto wysokowydajny transformator sygnałowy klasy samochodowej, zaprojektowany specjalnie dlaSystemy zarządzania akumulatorami (BMS)i infrastruktury magazynowania energii. Wyposażony w przełożenie 1CT:1CT, 6-pinową konstrukcję do montażu powierzchniowego i wyjątkową galwaniczną barierę izolacyjną, komponent ten służy jako kluczowy element w utrzymaniu bezpiecznej, niezawodnej i wolnej od szumów transmisji danych w architekturach łańcuchowych.

Zatrudniając wyspecjalizowanychTechnologia przewodów w pełni izolowanych FIW-6, model 74941300 gwarantuje łagodzenie stanów przejściowych wysokiego napięcia bez zwiększania powierzchni podzespołów, co czyni go najlepszym wyborem dla projektantów samochodów pierwszej klasy i twórców energetyki przemysłowej poszukujących optymalnej kompatybilności elektromagnetycznej (EMC) i bezpieczeństwa akumulatorów.

Dane techniczne transformatora LAN 74941300:

74941300 Transformator SMT – schemat:

Zalecany wzór terenu: [mm]

Zastosowania 74941300 BMS LAN Magnetic

The74941300 Transformator SMT WE-BMSjest wdrażany na całym świecie w kluczowych sektorach wymagających nienagannej separacji sygnałów:

1. Pojazdy elektryczne i hybrydowe (EV/HEV):Zapewnia izolację i tłumienie szumów pomiędzy zlokalizowanymi płytkami monitorującymi ogniwa (CMU) a scentralizowaną jednostką zarządzania baterią (BMU).
2. Systemy magazynowania energii (ESS):Chroni komercyjne i przemysłowe kontenerowe systemy akumulatorowe na skalę użytkową, wykorzystujące połączone łańcuchowo transceivery zarządzające.
3. Zasilacze bezprzerwowe (UPS):Oferuje izolowane łącza do gromadzenia danych w wysoce niezawodnych korporacyjnych modułach zasilania rezerwowego.
4. Monitorowanie przemysłowych pakietów wysokiego napięcia:Obsługuje routing telemetryczny między komórkami w złożonych, zautomatyzowanych pojazdach kierowanych (AGV) i elektrycznych układach napędowych.

Często zadawane pytania Informacje o 74941300 BMS LAN Magnetic

Jeśli Twoim priorytetem jest transformator, który równoważykompaktowy zespół SMT,wysokie napięcie izolacji, Ikwalifikacje na poziomie motoryzacyjnym, model 74941300 stanowi bardzo praktyczny punkt wyjścia. Opublikowane ograniczenia elektryczne i rysunki mechaniczne ułatwiają projektowanie, szczególnie w układach BMS wrażliwych na przestrzeń.

Dostępna jest pomoc techniczna OEM i ODM, która pomoże spełnić Twoje wymagania dotyczące zaopatrzenia, marki i projektu.

P1: Do czego służy transformator SMT 74941300 WE-BMS?

Jest przeznaczony do zastosowań w systemach zarządzania akumulatorami, gdzie ważny jest izolowany transfer sygnału, kompaktowy montaż SMT i wysoka wydajność izolacji.

P2: Czy ten transformator nadaje się do projektów izolacji wysokiego napięcia?

Tak. Lista danych w arkuszu danych4300 V prądu stałegonapięcie probiercze izolacji,3100 V ACnapięcie probiercze izolacji oraz1000 V prądu stałegonapięcie robocze.

P3: Jaki jest zakres temperatur roboczych?

Zakres temperatur pracy wynosi-40°C do +125°C.

P4: Czy 74941300 jest komponentem SMT?

Tak. Produkt jest pokazany jakoTransformator WE-BMS SMTzdo montażu powierzchniowegobudowa.

P5: Czy obsługuje obsługę przyjazną dla produkcji?

Tak. Lista danych w arkuszu danychMSL 1, co jest korzystne w przypadku standardowych procesów produkcyjnych i magazynowych.
