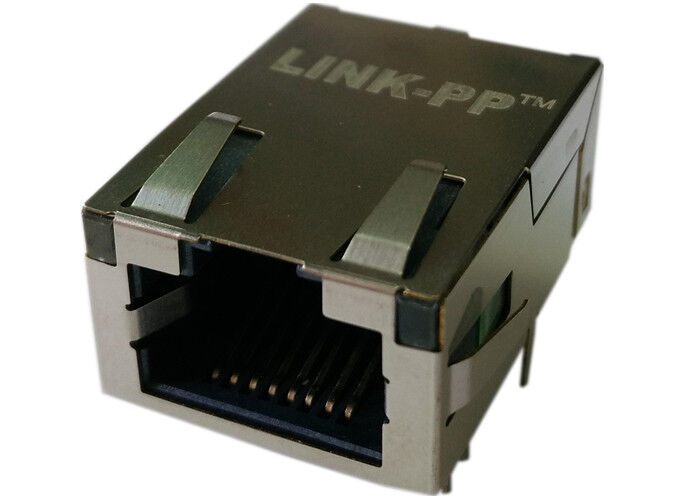

J0G-0001NL 1000BASE-T Low Profile RJ45 Konektor 1x1 Tab-Up

J0G-0001NL PulseJack Low Profile 1x1 Tab-Up łączy interfejs RJ45 i magnetykę w jednym zintegrowanym rozwiązaniu.i obsługuje stabilną wydajność sygnału w środowiskach Ethernet 1000BASE-T.

Jego konfiguracja pozioma, boczne karty EMI i niska wysokość sprawiają, że jest szczególnie odpowiedni do projektów, które wymagają efektywnego wykorzystania przestrzeni bez poświęcania wydajności elektrycznej.Jeśli szukasz łącznika J0G-0001NL PulseJack Low Profile 1x1 Tab-Up RJ45, ta część została zbudowana dla niezawodnej łączności Gigabit Ethernet w wymagającym sprzęcie sieciowym.

J0G-0001NL Specyfikacje łącznika o niskim profilu RJ45

Kluczowe cechy J0G-0001NL PulseJack

J0G-0001NL PulseJack Low Profile 1x1 Tab-Up oferuje silne połączenie trwałości mechanicznej i wydajności elektrycznej:

• Wsparcie 1000BASE-T Gigabit Ethernet
• 1x1 jednoportowe magnetyki zintegrowane RJ45
• Projektowanie osłonięte dla lepszego tłumienia EMI
• Budowa o niskim profilu i niewielkim oddziale
• Zestaw pod kątem prostym, z otworem
• Wbudowane wskaźniki LED
• Zgodne ze standardem IEEE 802.3
• 350 μH minimalna OCL z prądem przesuniętym 8mA
• Zgodność z RoHS
• Wskaźnik maksymalnej temperatury lutowania fal: 260°C

J0G-0001NL Arkusz danych

J0G-0001NL Arkusz danych - SCHEMATYCZNY

J0G-0001NL Arkusz danych - PRZYJĄDZONY ŚLON

Specyfikacje elektryczne @ 25°C - temperatura pracy od 0°C do +70°

J0G-0001NL PulseJack Low Profile 1x1 Tab-Up jest zaprojektowany z myślą o stabilnej wydajności w zakresie częstotliwości Gigabit Ethernet.

1. Warunki eksploatacji

• Temperatura pracy: od 0°C do +70°C
• Włókno izolacyjne: 2250 VDC
• Stosunek obrotowy: 1CT:1CT
• Napęd badawczy hipot: 1500 Vrms przy 60 Hz przez 1 minutę

2. Dane dotyczące wydajności

Strata wstawienia (TX/RX): 1 ‰ 100 MHz: -1,2 dB

Strata zwrotu:

• 1 ∆10 MHz: -18 dB
• 30 MHz: -18 dB
• 60×80 MHz: -12 dB
• 80-100 MHz: -10 dB

/Przechodnia słuchaczka:

• 1 ∆10 MHz: -40 dB
• 32 ̊65 MHz: -35 dB
• 65-1000 MHz: -30 dB

Odmowa wspólnego trybu: 1 ̊125 MHz: -30 dB

Wartości te sprawiają, że J0G-0001NL RJ45 MagJack nadaje się do konstrukcji sieci wymagających niezawodnej integralności sygnału i silnego tłumienia hałasu.

Specyfikacja materiału J0G-0001NL 1000BASE-T Low Profile RJ45

J0G-0001NL PulseJack Low Profile 1x1 Tab-Up wykorzystuje wysokiej jakości materiały w celu zapewnienia długoterminowej niezawodności:

1Tarcza.

• Materiał: mosiądz
• Wykończenie: 20 ‰ 40 μ cm niklu na mosiądzu

2. Kontakty

• Materiał: fosfor brąz
• Powierzchnia pokrycia: 15 μc złota ponad 30 ‰ 80 μc niklu
• Powierzchnia lutowania: wykończenie matowe cyny na niklu

3. Mieszkania

• Materiał: termoplastyk
• Wskaźnik łatwopalności: UL 94 V-0

4. MSL: 1

Dlaczego wybrać J0G-0001NL Low Profile 1x1 PulseJack?

Jeśli potrzebujesz kompaktowego i wytrzymałego złącza RJ45 z zintegrowaną magnetyką, J0G-0001NL jest praktycznym wyborem dla nowoczesnych projektów Ethernet.

• Oszczędna przestrzeń konstrukcja niskiego profilu
• Niezawodna transmisja Gigabit Ethernet
• Wbudowana magnetyka w celu uproszczenia projektowania PCB
• Zwiększona wydajność EMI z konstrukcji osłoniętej
• Odpowiednie do szerokiego zakresu zastosowań sieciowych i komputerowych

Dzięki temu J0G-0001NL PulseJack Low Profile 1x1 Tab-Up jest idealny dla inżynierów, którzy chcą poprawić wydajność układu przy zachowaniu wydajności elektrycznej.
