Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO
Numer modelu: H5007NL
Warunki płatności i wysyłki
Minimalne zamówienie: 400/2000/10K/25K
Cena: $0.3-$1.2
Szczegóły pakowania: T&R
Czas dostawy: Wysyłki w ciągu 3 dni
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 5KK/miesiąc
Montowanie: |
smt |
Szybkość transmisji danych: |
1000base-t |
Liczba kanałów/portów: |
Pojedynczy |
PoE: |
Bez PoE |
Współczynnik zakrętów: |
1:1 |
Napięcie izolacji: |
1500 Vrms min |
Długość: |
17,53 mm |
Szerokość: |
16 mm |
Wysokość: |
5,72 mm |
Aplikacja: |
Interfejsy Gigabit Ethernet PHY |
Numer części: |
H5007NL |
Zakres temperatur: |
0 ° C do +70 ° C. |
Montowanie: |
smt |
Szybkość transmisji danych: |
1000base-t |
Liczba kanałów/portów: |
Pojedynczy |
PoE: |
Bez PoE |
Współczynnik zakrętów: |
1:1 |
Napięcie izolacji: |
1500 Vrms min |
Długość: |
17,53 mm |
Szerokość: |
16 mm |
Wysokość: |
5,72 mm |
Aplikacja: |
Interfejsy Gigabit Ethernet PHY |
Numer części: |
H5007NL |
Zakres temperatur: |
0 ° C do +70 ° C. |

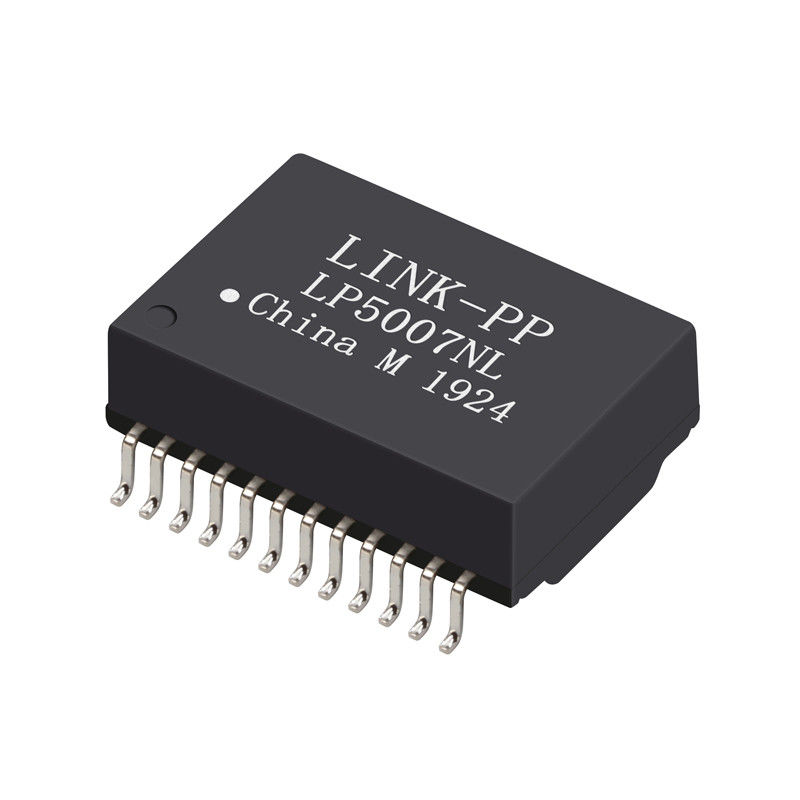

H5007NL to moduł magnetyczny Ethernet 1000BASE-T o wysokiej wydajności z przełożeniem 1CT:1CT, izolacją 1500Vrms, niskimi stratami wtrąceniowymi i doskonałym tłumieniem zakłóceń elektromagnetycznych. Zaprojektowany do interfejsów Gigabit Ethernet PHY w przełącznikach, routerach i przemysłowym sprzęcie sieciowym.
Moduł magnetyczny Ethernet 1000BASE-T H5007NL to jednoportowy moduł magnetyczny Ethernet SMT przeznaczony do zastosowań Gigabit LAN 1000BASE-T. Posiada przełożenie 1CT:1CT, napięcie izolacji 1500Vrms, bardzo niskie straty wtrąceniowe i doskonałe tłumienie zakłóceń współbieżnych, co zapewnia stabilną, szybką integralność sygnału Ethernet dla przełączników, routerów, kamer IP, sterowników przemysłowych i sprzętu telekomunikacyjnego.
Moduł jest w pełni zgodny ze specyfikacją IEEE 802.3 i zoptymalizowany pod kątem układów PCB o dużej gęstości i zautomatyzowanego montażu przez lutowanie rozpływowe.
| Parametr | Specyfikacja |
|---|---|
| Numer części | H5007NL |
| Opis | Jednoportowy moduł magnetyczny Ethernet 1000BASE-T |
| Szybkość transmisji danych | 1000BASE-T (1 Gb/s) |
| Przełożenie | 1CT : 1CT |
| Napięcie izolacji | min. 1500 Vrms |
| Styl montażu | Montaż powierzchniowy (SMD / SMT) |
| Zakres temperatur | 0°C do +70°C |
| RoHS | Tak |
| Ocena lutowania rozpływowego | szczyt 245°C |
| Parametr | Specyfikacja |
|---|---|
| OCL | ≥ 350 µH @100 kHz, 100 mV, 8 mADC bias |
| Straty wtrąceniowe | 1–65 MHz: ≤ -1,0 dB 65–100 MHz: ≤ -1,1 dB 100–125 MHz: ≤ -1,5 dB |
| Straty powrotne | 1–30 MHz: ≥ -18 dB 40 MHz: ≥ -18 dB 50 MHz: ≥ -16 dB 60–80 MHz: ≥ -12 dB 100 MHz: ≥ -10 dB |
| Przesłuchy | 30 MHz: ≥ -45 dB 60 MHz: ≥ -40 dB 100 MHz: ≥ -35 dB |
| DCMR | 30 MHz: ≥ -43 dB 60 MHz: ≥ -37 dB 100 MHz: ≥ -33 dB |
| Izolacja | ≥ 1500 Vrms |
UWAGI:
Wyzwanie projektowe:
Transmisja Gigabit Ethernet jest niezwykle wrażliwa na straty wtrąceniowe, straty powrotne, przesłuchy i zakłócenia współbieżne, które bezpośrednio wpływają na BER, jitter i stabilność połączenia.
Rozwiązanie inżynieryjne:
H5007NL integruje precyzyjnie dopasowane uzwojenia transformatora i zoptymalizowane materiały rdzenia magnetycznego, zapewniając:
Gwarantuje to czyste diagramy oczne, niski BER i solidną wydajność połączenia w szybkich projektach Gigabit Ethernet.
Wyzwanie projektowe:
Dyskretne rozwiązania transformatorowe i dławikowe znacznie zwiększają liczbę komponentów, złożoność trasowania, ryzyko EMI i koszt montażu.
Rozwiązanie inżynieryjne:
H5007NL integruje wszystkie wymagane moduły magnetyczne Gigabit w kompaktowy moduł SMT, umożliwiając:
Wyzwanie projektowe:
Środowiska przemysłowe i telekomunikacyjne wprowadzają silne zakłócenia EMI i zakłócenia współbieżne, prowadząc do utraty pakietów, niestabilności połączenia i niepowodzeń w certyfikacji.
Rozwiązanie inżynieryjne:
Dzięki wysokiej wydajności DCMR (do -43 dB @30 MHz) i zoptymalizowanej strukturze magnetycznej, H5007NL zapewnia doskonałe tłumienie EMI, wspierając:
Wyzwanie projektowe:
Produkcja SMT o dużej gęstości wymaga komponentów kompatybilnych z lutowaniem rozpływowym o wysokiej odporności termicznej.
Rozwiązanie inżynieryjne:
H5007NL jest w pełni kompatybilny z SMT, obsługuje szczytową temperaturę lutowania rozpływowego RoHS 245°C, idealny dla zautomatyzowanych linii produkcyjnych typu pick-and-place i lutowania rozpływowego.
Moduł magnetyczny Ethernet 1000BASE-T H5007NL zapewnia integralność sygnału klasy operatorskiej, solidne tłumienie EMI i kompaktową integrację SMT, co czyni go idealnym wyborem dla projektów Gigabit Ethernet wymagających wysokiej niezawodności, niskiego kosztu BOM i skalowalnej produkcji.
Szukasz kompatybilnych pinowo alternatyw, tańszych zamienników lub niestandardowych rozwiązań magnetycznych? Uzyskaj profesjonalne wsparcie od naszego zespołu inżynierów.
