Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO
Numer modelu: HC-027
Warunki płatności i wysyłki
Minimalne zamówienie: 1400szt
Cena: $0.06-$1.5
Szczegóły pakowania: Taśma i szpula: 1400 sztuk / rolka, 7000 sztuk / karton
Czas dostawy: Około 1-2 tygodnie
Zasady płatności: TT,NETTO30/60/90 dni
Możliwość Supply: 6KK/miesiąc
Numer części: |
HC-027 |
Numer portu: |
Pojedynczy port |
Numer pinów: |
12 |
Prędkość transmisji danych: |
10/100base-T |
Pakiet mechaniczny: |
SMD |
Temperatura pracy: |
0℃~80℃ |
Długość: |
8,4 mm |
Szerokość: |
9,47 mm |
Wysokość: |
2,2 mm |
Rozstaw pinów: |
1,27 mm |
Numer części: |
HC-027 |
Numer portu: |
Pojedynczy port |
Numer pinów: |
12 |
Prędkość transmisji danych: |
10/100base-T |
Pakiet mechaniczny: |
SMD |
Temperatura pracy: |
0℃~80℃ |
Długość: |
8,4 mm |
Szerokość: |
9,47 mm |
Wysokość: |
2,2 mm |
Rozstaw pinów: |
1,27 mm |

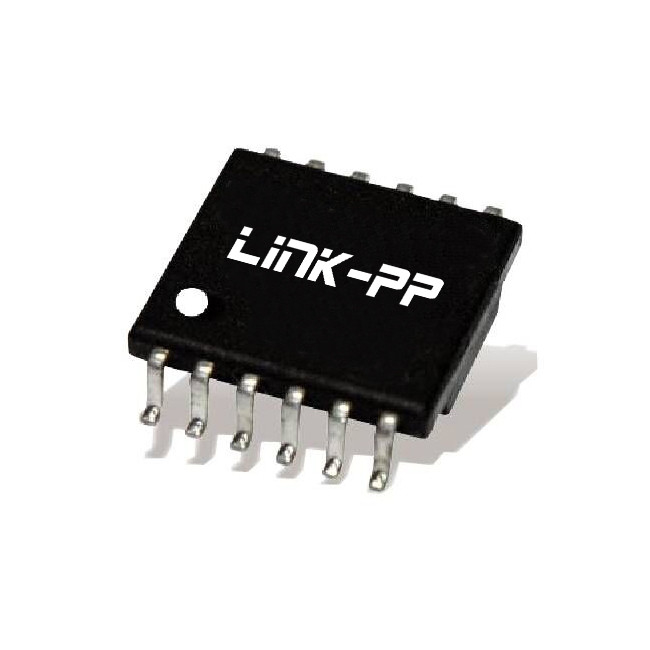

1Wysokiej wydajności transformator Ethernet przeznaczony do zastosowań 10/100Base-T.
2HC-027 jest w pełni zgodny z RoHS, co zapewnia, że nie zawiera niebezpiecznych materiałów.
3Transformator nie zawiera materiałów zabronionych przez SS-00259.
4. RoHS szczytowa stopień lutowania 260 °C przez 3 ~ 5 sekund.
5. Zaprojektowane w celu spełnienia wymagań związanych z lutowaniem odpływem podczerwieni (IR), zapewniając trwałość i niezawodność podczas produkcji.
6Spełnia specyfikacje IEEE 802.3, zapewniając stabilną wydajność w aplikacjach sieciowych.
7Jego kompaktowy rozmiar i solidna konstrukcja sprawiają, że nadaje się do różnych nowoczesnych systemów sieciowych przemysłowych i handlowych.
|
Rodzaj |
Impedancja równowagi niskiego przejścia 100Ω |
|
Wskaźnik zwrotów ((± 5%) |
TX/RX = 1CT:1CT |
|
Utrata wstawienia |
-1,1 dB MIN @ 0,1~125 MHz |
|
Strata zwrotu |
-16 dB MIN @ 1~40 MHz -10+20*log10 (f/80MHz) dB MIN @ 40~100 MHz |
|
Współczynnik odrzucenia w trybie wspólnym |
-42 dB MIN @ 2 MHz -15+20*log10 ((f/200 MHz) dB MIN @ 30-200 MHz |
|
Rozmowa krzyżowa |
-50 dB MIN @ 1 MHz
-50+22*log10 ((f/10MHz) dB MIN @ 10~100 MHz
|
|
OCL |
350 uH MIN. ((100KHz,100mV) |
|
Cw/w |
25 pF Max. ((100KHz,100mV) |
|
DCR |
1-2 i 5-6 PIN: 1,0 Ω Max. 7-8 i 11-12 PIN: 1,5 Ω Max. |
| WYPRZEDZENIE Płytka powierzchniowa | Sn Grubość 5 μm min. |
|
Test hipota |
1500VAC (60s / 10mA) |
| Temperatura pracy | 0°C do +80°C |
| MSL | 2 |
HC-027 Klasyfikacja Profile reflow:
| Funkcja profilu | Zgromadzenie bez ołowiu | |
| Średnia stopa wzrostu (z TL do TP) | 3°C / sekundę Max. | |
| Podgrzewanie Temperatura Min. (T min.) Maksymalna temperatura. Czas (min do maksymalnego) (t) |
150 °C 200 °C 60-180 sekund |
|
| Ts max. do TL Wskaźnik wzrostu |
3°C / sekundę Max. | |
| Czas utrzymywany powyżej Temperatura (TL) Czas (tL) |
217 °C 60-150 sekund |
|
| Temperatura szczytowa (Tp) Czas w zakresie 5 °C od rzeczywistej temperatury szczytowej. |
260 +0 / -5 °C 3 do 5 sekund |
250 +0 / -5 °C 20 do 40 sekund |
| Ramp-down | 6°C / sekundę Max. | |
| Czas do osiągnięcia temperatury szczytowej 25 °C | Maksymalnie 8 minut. | |
