Szczegóły Produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,ROHS,Reach,ISO
Numer modelu: 7499011212A
Dokument: LPJ0011ABNL.pdf
Warunki płatności i wysyłki
Minimalne zamówienie: 50/500/1000
Cena: Supportive
Szczegóły pakowania: 50szt/Taca, 1200pcs/karton
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 4600K.PCS / miesiąc
Numer części: |
7499011212A |
Wyprodukowano w Chinach: |
LPJ4011ABNL |
Kategoria: |
Złącze RJ45 z zintegrowanym transformatorem |
Szybkość danych: |
100BASE-TX |
Poe: |
Bez PoE |
Porty: |
1x1 |
Patka: |
W dół |
Poprawiona CMRR: |
NIE |
Temperatura pracy: |
-40 ° C do +85 ° C |
PROWADZONY: |
Żółty zielony |
Tryb chipowy PHY: |
aktualne napięcie |
Uchwyt: |
Tht |
Zakładki osłony: |
Tak |
Lutowanie: |
Lutowanie fali |
Numer części: |
7499011212A |
Wyprodukowano w Chinach: |
LPJ4011ABNL |
Kategoria: |
Złącze RJ45 z zintegrowanym transformatorem |
Szybkość danych: |
100BASE-TX |
Poe: |
Bez PoE |
Porty: |
1x1 |
Patka: |
W dół |
Poprawiona CMRR: |
NIE |
Temperatura pracy: |
-40 ° C do +85 ° C |
PROWADZONY: |
Żółty zielony |
Tryb chipowy PHY: |
aktualne napięcie |
Uchwyt: |
Tht |
Zakładki osłony: |
Tak |
Lutowanie: |
Lutowanie fali |

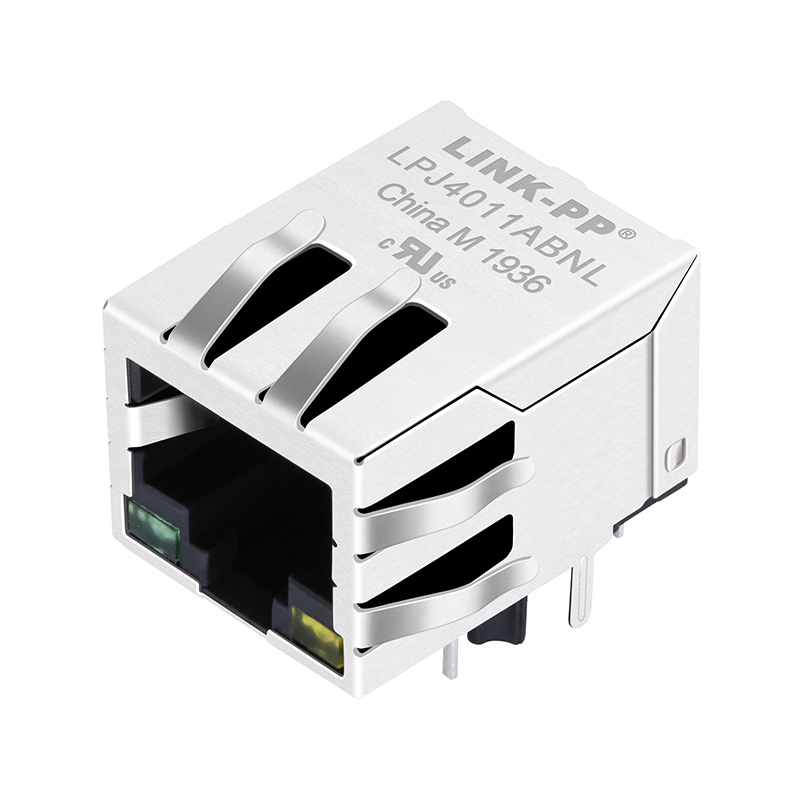

WE-RJ45 7499011121A to jednoport, osłonięty złącze RJ45 z zintegrowanymi transformatorami LAN i choke'ami wspólnego trybu przeznaczonymi do zastosowań 10/100Base-T.100% przejście do LINK-PP LPJ4011ABNL Jednorazowy port RJ45 MagjackGłówne cechy obejmują dwukolorowe wskaźniki LED, obsługę AutoMDIX i montaż pod kątem prostym przez otwór, co sprawia, że nadaje się do różnych urządzeń sieciowych,w tym wbudowane komputery osobiste i systemy automatyki przemysłowej.
| Parametry | Warunki / Szczegóły | Specyfikacja |
|---|---|---|
| Prędkość sieci Ethernet | / | 10/100 Base-T (10/100 Mbps) |
| Wsparcie dla systemu AutoMDIX | / | - Tak, proszę. |
| Zdolność PoE | / | Nie-PoE(nie przeznaczone do zastosowań PoE) |
| Wskaźnik obrotowy (RX/TX) | Współczynnik transformatora | 1CT: 1CT |
| Rdzeń w porcie | / | 4 |
| OCL (indukcja otwartego obwodu) | 100 kHz, 100 mV, przesunięcie 8 mA | ≥ 350 μH |
| Strata wstawienia (IL) | 1 ‰ 100 MHz | ≤ 1 dB (max) |
| Strata zwrotu (RL) | 1 ̊30 MHz | ≥ 18 dB |
| 30 ̊60 MHz | ≥ 13,5 dB | |
| 60 ∼ 80 MHz | ≥ 12 dB | |
| 80 ̊100 MHz | ≥ 10 dB | |
| Przesłuchanie krzyżowe (CT) | 1 ‰ 60 MHz | ≥ 30 dB |
| 60 ̊100 MHz | ≥ 30 dB | |
| Wskaźnik odrzucenia w trybie wspólnym (CMRR) | 1 ̊30 MHz | ≥ 30 dB |
| 30 ̊60 MHz | ≥ 30 dB | |
| 60 ̊100 MHz | ≥ 30 dB | |
| Włókno oporowe dielektryczne (włókno izolacyjne) | 1 minuta | ≥ 2250 VDC(seria zazwyczaj ≥1500 Vrms) |
| Włókno przednie LED (VF) | Przy IF = 20 mA | 10,8 ∼ 2,4 V |
| Parametry | Specyfikacja |
|---|---|
| Rodzaj złącza | RJ45 Jack, 8 pozycji / 8 kontaktów (8P8C) |
| Rodzaj montażu | Przejście przez otwór (THT), kąt prosty (wjazd boczny) |
| Orientacja | Zakładka w dół (kierunek zamknięcia) |
| Osłony | Obudowa osłonięta palcami EMI (załączniki EMI) |
| Wskaźniki LED | ZintegrowaneZielonaa takżeŻółtyŚwiatła LED |
| Materiały mieszkaniowe | Pozostałe materiałyPA66, Czarny, UL94 V-0 |
| Materiał kontaktowy | Fosfor Brąz |
| Powierzchnia kontaktowa | 30 μin (0,76 μm) Złotonad niklem |
| Materiał osłony | Zestaw miedziany (miedziany) o50 μin Nikluoczyszczanie |
| Wymiary (L × W × H) |
210,25 × 15,93 × 13,30 mm(0,837" × 0,627" × 0,524") |
| Parametry | Specyfikacja |
|---|---|
| Zakres temperatury pracy | ¥40°C do +85°C |
| Warunki przechowywania | < 40°C; < 75% RH |
| Cykl rozmnażania | 750 cykli |
| Zgodność / certyfikacje | RoHS, REACH,UL (E472316), zgodne z IEEE 802.3 |
