Szczegóły Produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,ROHS,Reach,ISO
Numer modelu: LPJG0820GENL
Dokument: LPJG0820GENL.pdf
Warunki płatności i wysyłki
Minimalne zamówienie: 50/500/1000
Cena: Supportive
Szczegóły pakowania: 50szt/Taca, 1200pcs/karton
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 4600K.PCS / miesiąc
Numer części: |
LPJG0820GENL |
Rodzina: |
magnetyczny RJ45 |
Kompatybilne marki: |
Puls |
Liczba portów: |
1x1 |
Zatrzask: |
W dół |
Szybkość transmisji danych: |
1000base-t |
PoE: |
Nie |
Opcja LED: |
Z |
Wskaźniki EMl: |
Z |
Typ mocowania: |
Tht |
Typ lutu: |
Fala |
Zakres temperatur pracy: |
0 ° C do +70 ° C. |
Numer części: |
LPJG0820GENL |
Rodzina: |
magnetyczny RJ45 |
Kompatybilne marki: |
Puls |
Liczba portów: |
1x1 |
Zatrzask: |
W dół |
Szybkość transmisji danych: |
1000base-t |
PoE: |
Nie |
Opcja LED: |
Z |
Wskaźniki EMl: |
Z |
Typ mocowania: |
Tht |
Typ lutu: |
Fala |
Zakres temperatur pracy: |
0 ° C do +70 ° C. |

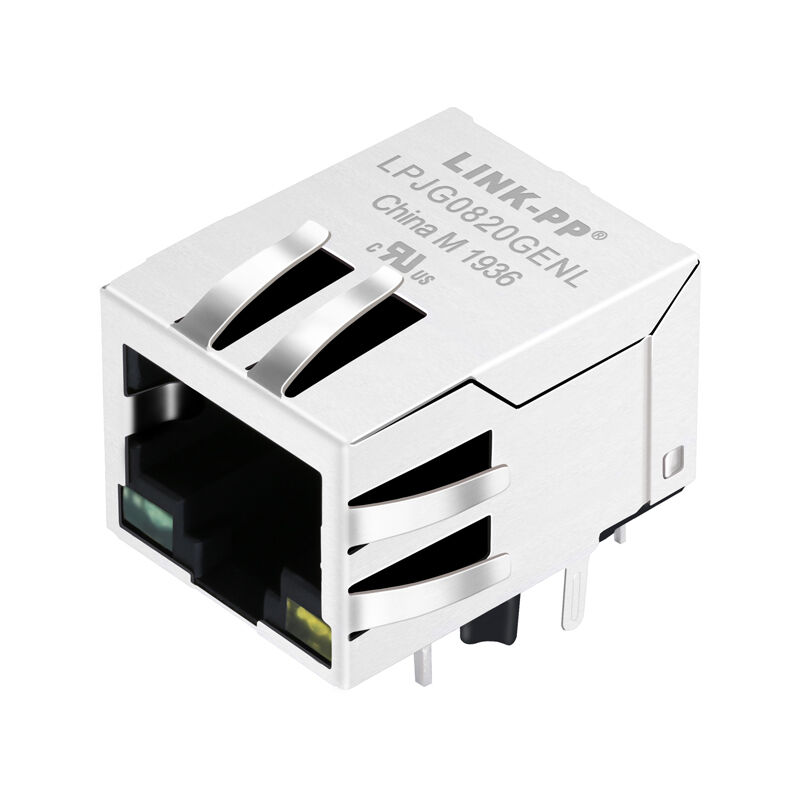

Zaprojektowane przez firmę LINK-PP LPJG0820GENL to wysokowydajne, jednoportowe (1x1) złącze RJ45 ze zintegrowanym magnesem 1000Base-T. To złącze gigabitowe, przeznaczone do montażu w technologii Through-Hole (THT), ma standardową orientację zatrzaskową i zintegrowane wypustki EMI zapewniające doskonałe ekranowanie elektromagnetyczne.
W pełni zgodny ze standardami IEEE 802.3 i dyrektywami RoHS (2011/65/UE), LPJG0820GENL zapewnia solidną integralność i izolację sygnału. Jest to doskonały komponent sieciowy dla sprzętu SOHO (takiego jak modemy ADSL), aplikacji LAN-on-Motherboard (LOM), koncentratorów i przełączników Ethernet.
Na 25°CLPJG0820GENL zapewnia stabilną wydajność elektryczną w zastosowaniach 1000Base-T Ethernet.
| Parametr | Specyfikacja |
|---|---|
| Stosunek skrętu | 1CT:1CT (±2%) |
| Indukcyjność obwodu otwartego (OCL) | Min. 350 uH przy 100 kHz, 0,1 V, z polaryzacją prądu stałego 8 mA |
| Utrata wtrąceniowa | -1,0 dB maks. przy 1,0–65 MHz |
| Strata zwrotu |
-20 dB Min. przy 1–10 MHz; -16 dB Min. przy 10–30 MHz; -12 dB Min. przy 30–60 MHz; -10 dB Min. przy 60–100 MHz |
| Przesłuch |
-40 dB Min. przy 1–30 MHz; -35 dB Min. przy 30–60 MHz; -30 dB Min. przy 60–100 MHz |
| Odrzucenie trybu wspólnego |
-30 dB Min. przy 1–50 MHz; -20 dB Min. przy 50–150 MHz |
| Hipot | 1500 Vrms Min |
| Wewnętrzna pojemność izolacji | 1000 pF / 2 kV |
| Temperatura pracy | 0°C do 70°C |
LPJG0820GENL zawiera podwójne wskaźniki LED zapewniające wyraźną widoczność stanu:
| Pozycja diody | Kolor | Szczytowa długość fali | Napięcie przewodzenia (IF = 20 mA) |
|---|---|---|---|
| Lewa dioda | Zielony | 565 nm | 1,8–2,6 V |
| Prawa dioda | Żółty | 585 nm | 1,8–2,6 V |
Dodatkowe właściwości diod LED:Odwrotny prąd upływowy:Maks. 10 μA przy VR = 5 V
Zbudowany z materiałów klasy przemysłowej, aby zapewnić trwałość mechaniczną i długoterminową niezawodność cyklu łączenia.
