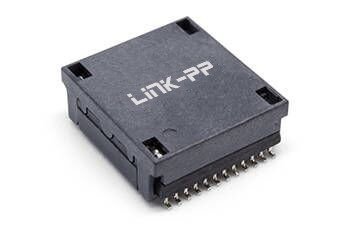

4pr PoE+ HD8004FNL SMT LAN Moduł magnetyczny zgodny z ROHS

Główne cechy magnesów SMT HD8004FNL:

• SMT Mounting Style umożliwia automatyczne montaż PCB, zwiększając wydajność i precyzję produkcji.
• Kompaktna konstrukcja (13,72 mm x 15,24 mm x 5,72 mm) nadająca się do nowoczesnych urządzeń elektronicznych o ograniczonej przestrzeni.
• Są specjalnie zaprojektowane do zastosowań HDBaseT, ułatwiając transmisję ultra wysokiej rozdzielczości wideo, audio, Ethernet, sterowanie i zasilanie za pomocą jednego kabla.
• Wspiera wysokie prędkości transmisji danych wymagane dla technologii HDBaseT, zapewniając lepszą jakość transmisji sygnału.
• Projektowanie pojedynczego portu w celu uproszczonej integracji z urządzeniami sieciowymi.
• Wspiera Power over Ethernet Plus (PoE +), dostarczając moc na wszystkie cztery pary kabla Ethernet, wspierając w ten sposób wyższe wymagania energetyczne podłączonych urządzeń.
• Utrzymuje współczynnik obrotowy 1:1, zapewniając stały poziom napięcia i optymalną integralność sygnału.
• Niezawodna wydajność w szerokim zakresie temperatur ((0°C do +70°C), odpowiednia do różnych warunków środowiskowych.
• Zapewnia wysokie napięcie izolacyjne 1500 VAC, zapewniając bezpieczną i niezawodną izolację elektryczną.

Specyfikacje elektryczne @25°C:

Zastosowanie transformatora PoE+ LAN:

1. Sprzęt sieciowy:Idealny do integracji z przełącznikami, routerami i innymi urządzeniami sieciowymi, w których kluczowe są solidne połączenie Ethernet i wsparcie PoE +.
2. Telekomunikacje:Odpowiedni do systemów telekomunikacyjnych wymagających stabilnej transmisji danych i wydajnego dostarczania energii.
3. Systemy HDBaseT:Idealne dla urządzeń wykorzystujących technologię HDBaseT, umożliwiającą płynną transmisję wideo, dźwięku, sygnałów sterowania i zasilania o wysokiej rozdzielczości.
4. Urządzenia o dużej mocy:Odpowiednie dla urządzeń o dużym zużyciu energii, takich jak zaawansowane kamery IP i wysokiej wydajności bezprzewodowe punkty dostępu, które wymagają zwiększonej mocy.

HD8004FNL Schemat:
