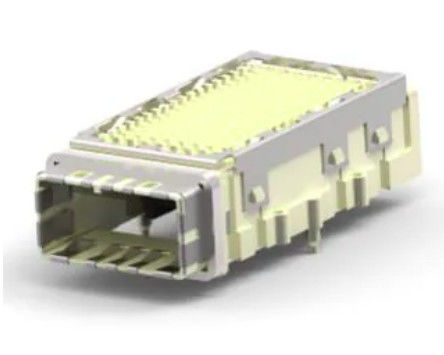

2149157-1 CXP Receptacle Assembly 125Gb/s Max Z Radiátorem

Odkryj zestaw gniazda CXP 2149157-1 z radiatorem, zapieczętowany zespół gniazda CXP z 84 pozycjami i złączem przelotowym typu press-fit, przepustowością danych 125 Gb/s i ekranowaniem EMI do zastosowań sygnałowych o wysokiej wydajności.

Kluczowe cechy zespołu klatki CXP 2149157-1 125 Gb/s

• Zespół gniazda CXP ze zintegrowanym radiatorem
• 84-pozycyjny, jednopunktowy, konfiguracja 1 x 1
• Obsługuje szybkości transmisji danych do 125 Gb/s
• Zapieczętowana konstrukcja dla lepszej ochrony
• Ekranowanie EMI z uszczelką elastomerową
• Złącze przelotowe typu press-fit dla bezpiecznego mocowania do PCB
• Standardowy profil o wysokości 14,37 mm
• Materiał obudowy zgodny z normą UL 94V-0
• Opakowanie w tacce dla wygody produkcji

Specyfikacje techniczne:

Specyfikacje materiałowe i mechaniczne

• Powłoka produktu głównego: Cyna na niklu
• Materiał klatki: Powłoka cynowa na niklu
• Materiał obudowy: Polimer ciekłokrystaliczny (LCP) zgodny z normą UL 94-V-0
• Oś środkowa (rozstaw): 0,8 mm [0,03 cala]
• Zalecana grubość PCB: 1,57 mm [0,062 cala]
• Zastosowanie obwodu: Sygnał

Zastosowania klatki CXP 2149157-1:

• Karty kontrolerów i serwery
• Przełączniki sieciowe
• Routery
• Bezpośrednie pamięci masowe (DAS)
• Sieci pamięci masowych (SAN)
• Sieciowe pamięci masowe (NAS)
• Urządzenia pamięci masowej

Uwagi:

1. Złącza są zaprojektowane do pracy w zakresie temperatur od -40°C do 85°C [-40°F do 185°F].
2. Zespół gniazda CXP jest specjalnie skonfigurowany do produktów używanych w branży telekomunikacyjnej. NIE należy go używać do zastosowań Peripheral Component Interconnect (PCI).
3. Obudowa złącza i kostki (części trzymające styki z bolcami zgodnymi) są wykonane z termoplastu, UL 94-V-0. Wszystkie styki z bolcami zgodnymi w złączu są wykonane ze stopu miedzi, pokryte niklem; pokryte cyną na końcówkach i pokryte złotem lub jego odpowiednikiem w obszarze styku. Obudowa jest wykonana z cynku odlewanego ciśnieniowo. Korek przeciwpyłowy jest wykonany z cynku odlewanego ciśnieniowo.
4. Długotrwałe narażenie na światło ultrafioletowe może pogorszyć skład chemiczny materiału złącza.
5. Zespół złącza powinien pozostać w oryginalnym opakowaniu transportowym do momentu użycia, aby zapobiec deformacji styków z bolcami zgodnymi i słupków montażowych. Zespoły złączy powinny być używane zgodnie z zasadą FIFO (pierwsze weszło, pierwsze wyszło), aby uniknąć zanieczyszczenia podczas przechowywania, które mogłoby negatywnie wpłynąć na wydajność.

​

Często zadawane pytania dotyczące klatki CXP 2149157-1

1. Do czego służy 2149157-1?

2149157-1 jest używany jako zespół gniazda CXP do zastosowań łączności sygnałowej o wysokiej prędkości w sprzęcie sieciowym i komunikacyjnym.

2. Czy 2149157-1 zawiera radiator?

Tak. Część jest wyposażona w radiator, który pomaga w zarządzaniu termicznym w wymagających środowiskach pracy.

3. Czy 2149157-1 jest złączem zapieczętowanym?

Tak. Ten zespół gniazda jest zapieczętowany, co pomaga poprawić ochronę i niezawodność systemu.

4. Jaka jest szybkość transmisji danych 2149157-1?

Maksymalna szybkość transmisji danych wynosi 125 Gb/s.

5. Jakiego typu zakończenia PCB używa?

Używa zakończenia przelotowego typu press-fit do bezpiecznego montażu na PCB.
