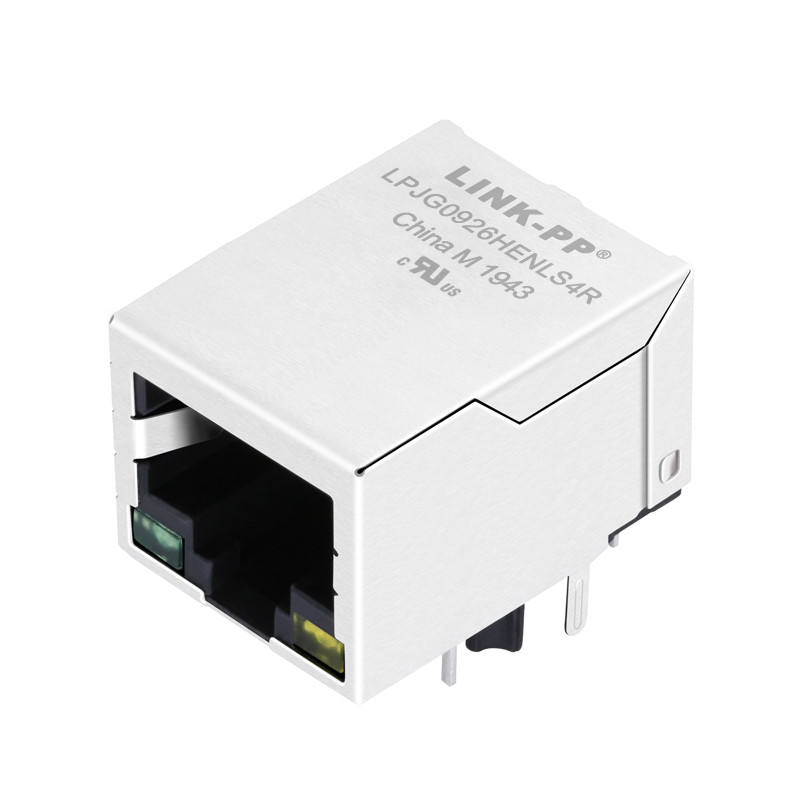

LPJG0926HENLS4R PoE+ RJ45 z łącznikiem z powrotnym przepływem przez otwór

Opis przepływu zwrotnego LINK-PP przez otwór:

Złącza LINK-PP RJ45 z zintegrowaną magnetyką zapewniają doskonałą wydajność i osłonę EMI dla interfejsów Ethernet.Te rozruszki Ethernet RJ45 oferują prędkości 10/100/1000BaseT do 10 Gb z możliwościami PoE/PoE+ lub bez nichWiele konfiguracji portów 1xN i 2xN oraz rozszerzony zakres temperatury roboczej od -40°C do +85°C sprawiają, że złącza LINK-PP RJ45 nadają się do zastosowań przemysłowych.Zintegrowany magnes RJ45 serii 0926 zapewnia szpilki THT do lutowania falą i odpływemWśród nich LPJG0926HENLS4R przyjmuje technologię Through-Hole Reflow:

• 1. Z termoplastycznym PA46 + 30% G.F Materiał obudowy o wysokiej temperaturze topnienia i niskiej absorpcji wilgoci;
• 2. z maksymalną temperaturą odtoku 250°C przez 5 sekund, zapewniając optymalną wydajność lutowania;
• 3. Z szpilkami rozciągającymi się o 2,40 mm długości szpilki od powierzchni PCB, LPJG0926HENLS4R zapewnia optymalną skuteczność lutowania.
• LINK-PP's LPJG0926HENLS4R avoids the problem that soldering points that are more than 1 mm away from the outer edge of RJ45 will not be soldered correctly because the reflow heat does not completely melt the solder paste;
• 4. LPJG0926HENLS4R posiada również wyższą stabilność mechaniczną niż porównywalne produkty RJ45, ze względu na wyjątkowo wysoki odległość, co pozwala na lepszy przepływ powietrza i wystarczającą przestrzeń do pasty lutowej;
• 5LINK-PP wykorzystuje pastę lutową o wysokiej lepkości w zastosowaniach lutowania z powrotem przez otwór (THR).

Specyfikacja elektrycznaFIKATIONY @25°C:

IR reflow:

Podgrzewanie:

Temperatura ((Ta-Tb):150-200°C

Czas (t1-t2):60-180s

Temperatura utrzymania: 217°C

Czas: 60-150 lat

Maksymalna temperatura ((Tp):250 ((+0/-5°C)

Maksymalny czas (Tp): 5 s

Średnia prędkość:3°C/S Max

Średnia prędkość chłodzenia:6°C/S Max

Od 25°C do Produkty wyprowadzone z pieca: 6 minut Maks.
