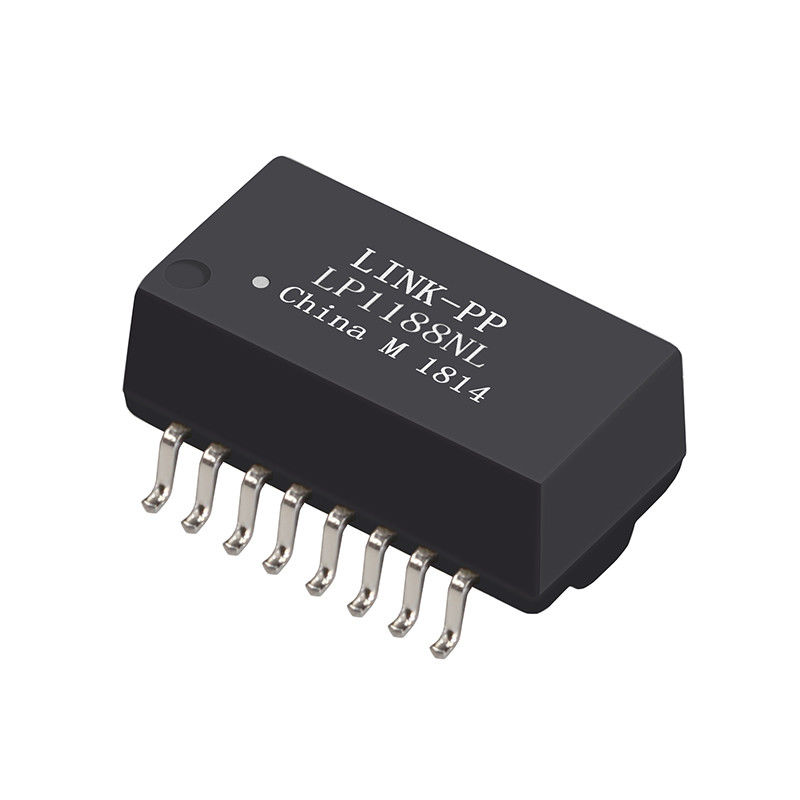

LP1188NL Jednoportowy transformator izolujący Ethernet SMT 10/100Base-T 16 PIN

Przegląd modułu transformatora izolacyjnego Ethernet SMD z jednym portem LP1188NL


LP1188NL to wysokowydajny, jednoportowy moduł magnetyczny Ethernet, zaprojektowany do obsługi sieci o przepustowości 10/100 Base-T  . Umieszczony w kompaktowym module 16-pinowym do montażu powierzchniowego (SMD), oferuje galwaniczną izolację, dopasowanie impedancji i funkcjonalność integralności sygnału między układem PHY Ethernet a interfejsem skręconej pary. Został zaprojektowany z myślą o niezawodności w zastosowaniach wbudowanych, przemysłowych i konsumenckich sieci Ethernet.


Kluczowe cechy

• Obsługuje prędkości sieci 10 Base-T i 100 Base-TX.
• Konfiguracja jednoportowa (1x10/100), obudowa SMD z 16 pinami.
• Przekładnia: 1CT : 1CT (zarówno po stronie nadawania, jak i odbioru) dla zoptymalizowanego sprzężenia.
• Zakres temperatury pracy: –40 °C do +85 °C dla szerokiej tolerancji środowiskowej.
• Wydajność Hi-Pot (izolacja) zazwyczaj 1500 Vrms (minimum) dla bezpieczeństwa sprzętu i izolacji.
• Zgodny ze standardami IEEE 802.3 (10/100 Base-T), certyfikowany RoHS, REACH, UL, ISO9001/14001 (przez produkcję LINK-PP).
• Konstrukcja magnetyczna o wysokiej wydajności w otwartej ramie, zoptymalizowana pod kątem tłumienia zakłóceń elektromagnetycznych, kompaktowego układu płytki drukowanej i kompatybilności z lutowaniem reflow SMT.

Specyfikacje elektryczne @25°C

Uwagi dotyczące projektowania i wyboru

• Potwierdź wymagania dotyczące prędkości sieci: Jeśli Twój system wymaga Gigabit (1000 Base-T) lub wyższej, wybierz odpowiednio; LP1188NL jest zoptymalizowany dla 10/100 Base-T.
• Upewnij się, że układ PCB umożliwia umieszczenie transformatora w pobliżu układu PHY lub ścieżki magnetycznej RJ45 w celu uzyskania najlepszej integralności sygnału.
• Rozważ znamionowe napięcie izolacji w odniesieniu do środowiska bezpieczeństwa/regulacyjnego systemu.
• Sprawdź przydatność profilu lutowania reflow (SMT) i maksymalną wysokość komponentu, biorąc pod uwagę ograniczenia obudowy.
• Jeśli wymagana jest funkcja PoE (Power-over-Ethernet), upewnij się, że magnetyka i interfejs RJ45 są odpowiednio ocenione (LP1188NL jest dla NON-PoE).

Numery części powiązanych modułów magnetycznych:

Dlaczego warto wybrać LINK-PP?

Jakość i niezawodność

LINK-PP jest światowym liderem w projektowaniu i produkcji zintegrowanych złączy RJ45 i dyskretnych transformatorów magnetycznych.

Przestrzegamy najwyższych standardów produkcji, postępując zgodnie ze ścisłymi wytycznymi jakościowymi pierwotnie ustanowionymi przez Tyco Electronics. Wszyscy dostawcy surowców są starannie dobierani i zatwierdzani zgodnie ze standardami Tyco’s przed wejściem do naszego procesu produkcyjnego.

• Produkowane pod ścisłą kontrolą jakości
• Certyfikat ISO 9001:2008
• Zgodność z UL, REACH i RoHS
• Dostawca OEM dla Tyco Electronics przez 9 lat
• Zaangażowanie w aktywne polityki ochrony środowiska
• 100% testowanie modułów — każda jednostka jest testowana, nie tylko próbki
