Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO

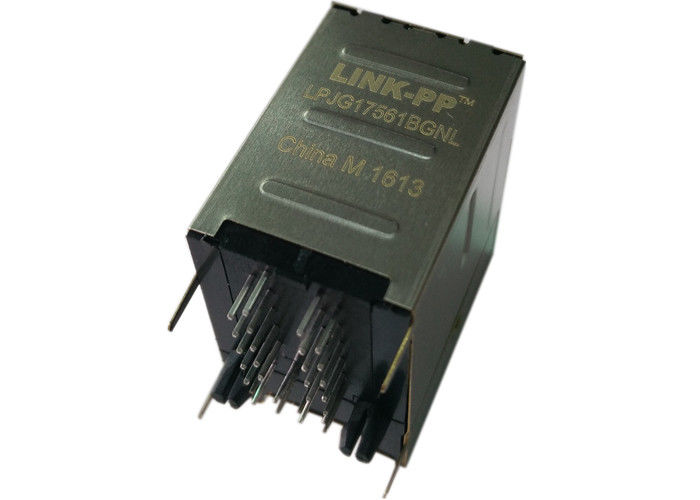

Numer modelu: LPJG17561BGNL
Warunki płatności i wysyłki
Minimalne zamówienie: 50/500/1000/1000/60K
Cena: $0.11-$24
Szczegóły pakowania: TACA
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 180 tys./miesiąc
Numer części: |
LPJG17561BGNL |
Krzyż Itm: |
AR0508-6232 |
Port: |
2x1 Stacked |
Czas życia: |
Nieskończony |
Ethernet: |
2x 10/100 / 1000Vase-T |
PRÓBKI: |
Dostępne |
Numer części: |
LPJG17561BGNL |
Krzyż Itm: |
AR0508-6232 |
Port: |
2x1 Stacked |
Czas życia: |
Nieskończony |
Ethernet: |
2x 10/100 / 1000Vase-T |
PRÓBKI: |
Dostępne |
Dane techniczne | Numer części | Producent | Opis |
ALLIED AR0508-6232 | LPJG17561BGNL | LINK-PP | 2x1 1000M Rj45 Z diodami LED |
Seria | Typ złącza | Aplikacje | Typ mocowania |
Złącza, interkonekty | LINK-PP Rj45 | 1000 Mb / s | Thru-Hole |
| Orientacja | Zakończenie | Kolor diody LED | Zastawianie |
| Kąt 90 ° (prawy) | Lutować | Zielony żółty | Ekranowany, EMI-Finger |
Aplikacja 1000 Base-T Ethernet Spełnia standardy IEEE 802.3 i ANSI X 3.263 Impedancja: 100OHMS Transmituj indukcyjność otwartego obwodu (OCL): 350uH (MIN) przy 100KHz, 0.1VRMS z 8 mA DC Bias Zawsze zgodny z dyrektywą UE RoHS / ELV, lutowie na fali zdolne do 265 ° C Wnęka gniazda RJ45 jest zgodna z zasadami i przepisami FCC Część 68, część F część Standardowa temperatura pracy: od 0ºC do + 70ºC (patrz przypis) Przemysłowa temperatura robocza: od -40ºC do + 85ºC (patrz przypis) Parametry elektryczne @ 25 ℃ 1. Obraca współczynnik: PRI: SEC = 1CT: 1CT %% P2% P2.OCL: 350uH MIN @ 100KHz, 100mV, 8mADC 3. Wstawienie straty: 1 ~ 100MHz: -1.0dB MAX 4.Ustawienie straty (dB MIN): 1 ~ 30MHz: -18 30 ~ 60MHz: -14 60 ~ 80MHz: -12 5. Przeskok (dB TYP): 1 ~ 30MHz: -40 30 ~ 60MHz: -35 60 ~ 80 MHz: -30 6. Odmiana do odrzucenia w trybie wspólnym: 1 ~ 50MHz: -30dB TYP 50 ~ 150MHz: -20dB TYP 7.CMRR: 1 ~ 100MHz: -30dB MIN 8.Isolacja: 1500Vrms MIN 9. Zakres temperatury pracy: -40 ~ + 85 ℃. | |||
Powiązana część | |||
| AR0508-6232 | LPJG17561BGNL | AR11-3786I | LPJG17561BGNL |
| AR11-3693 | AR14-3828 | AR0508-6232 | ARV11-3666 |
| AR11-3695 | AR14-4164IR | AR11-3836 | AR0508-6232 |
| AR11-3695I | AR14-3756I | AR11-4026I | ARV11-3824I |
| LPJG17304AGNL | LPJG170378A4NL | LPJG17332A8NL | LPJG17313A31NL |
| LPJG17304AHNL | LPJG17037A4NL | LPJG17332AWNL | LPJG17320A0NL |
| LPJG17304AWNL | LPJG17039A61NL | LPJG17333ASNL | LPJG17324CNL |
| LPJG17102NL | LPJG17364A8NL | LPJG17303AGNL | AR11-3701 |
| AR11-3686I | AR14-3638I | AR11-4027I | AR11-3960I |
| AR11-3718 | AR14-3639 | LPJG17561BGNL | AR11NS-3805 |
| AR11-3930I | LPJG17561BGNL | AR11-3980I | AR0508-6232 |
| AR11-3719 | AR14-3916 | AR11-3949 | AR1009-1326 |
| AR0508-6232 | AR14-3681 | AR11-3690 | ARA009-3252I |
| LPJ17633ADNL | LPJ17633AENL | LPJ17633AFNL | LPJ17633BDNL |
| AR11-3837 | AR14-3759I | AR0508-6232 | ARSM11-3653I |
| AR11-3716 | AR14-3761IR | AR11-4161I | ARSM11-3687I |
| AR11-3717 | AR0508-6232 | ARA502-1122S | ARSM11-3878I |
| LPJG17305AGNL | LPJG17091A4NL | LPJG17346DNL | LPJG17329BGNL |
| LPJG17311A8NL | LPJG17091AENL | LPJG17348AHNL | LPJG17103ADNL |
Obudowa: PBT, Klasa palności 94V-O.
Obudowa: mosiądz C2680, grubość 0,20 mm, niklowanie 50μ.
Mod Jack Kontakty: Brąz fosforowy, 0,35 mm grubości, 6u "Pozłacane.
LED: rozproszone soczewki epoksydowe, druty o wymiarach 0,5x0,5 mm ze stali węglowej.
