7499010211A THT 100BASE-TX RJ45 Kobietowy złącze LPJ0011BBNL

7499010211A RJ45 Magjack - Przegląd:

Wurth 7499010211A to jednopunktowe (1x1) złącze RJ45 ze zintegrowaną elektroniką magnetyczną, przeznaczone do zastosowań 100BASE-TX. Posiada zatrzask z zaczepem skierowanym w dół, zielono-żółte diody LED do sygnalizacji stanu oraz montaż przelotowy (THT) do bezpiecznego mocowania do płytki drukowanej.

Kluczowe specyfikacje:

7499010211A - Właściwości elektryczne


Specyfikacje mechaniczne

7499010211A - Karta katalogowa - Schemat

7499010211A THT RJ45 - Kluczowe cechy

• Zintegrowana elektronika magnetyczna LAN (transformator + dławik wspólnej linii)
• Obsługuje sieci Ethernet 10/100Base-T
• Jednopunktowe złącze RJ45 8P8C
• Ekranowana konstrukcja do tłumienia zakłóceń elektromagnetycznych (EMI)
• Podwójne wskaźniki LED (zielony / żółty) dla stanu połączenia i aktywności
• Możliwość Auto-MDIX do automatycznego wykrywania skrosowania kabla
• Montaż na płytce drukowanej pod kątem prostym dla kompaktowych układów płytki
• Struktura prowadnicy płytki dla stabilnego pozycjonowania PCB

Uwagi dotyczące warunków przechowywania:

• Nie zaleca się przechowywania złączy LINK-PP RJ45 dłużej niż 12 miesięcy. Między innymi styki mogą ulec uszkodzeniu i degradacji, co skutkuje słabą lutownością. Dlatego wszystkie produkty powinny być używane w ciągu 12 miesięcy od daty wysyłki.

• Nie wystawiać modułów na bezpośrednie działanie promieni słonecznych.

• Warunki przechowywania określone w oryginalnym opakowaniu dotyczą czasu przechowywania komponentów, a nie czasu transportu.

Często zadawane pytania dotyczące złącza RJ45 7499010211A

1. Czym jest 7499010211A?

Würth Elektronik 7499010211A to jednopunktowe złącze RJ45 z zintegrowaną elektroniką magnetyczną, przeznaczone do sieci Ethernet 10/100Base-T.

Integruje transformator Ethernet i dławik wspólnej linii wewnątrz złącza, zmniejszając przestrzeń na PCB i upraszczając projekt obwodu.

2. Jaką prędkość Ethernet obsługuje 7499010211A?

7499010211A obsługuje sieci Ethernet 10 Mbps i 100 Mbps (10/100Base-T).

Jest zgodny ze standardami IEEE 802.3u Fast Ethernet, co czyni go odpowiednim dla routerów, przełączników i wbudowanych urządzeń sieciowych.

3. Czy 7499010211A zawiera zintegrowaną elektronikę magnetyczną?

Tak. Złącze zawiera:

• Transformatory izolacji Ethernet
• Dławiki wspólnej linii
• Układy obsługujące Auto-MDIX

Zintegrowana elektronika magnetyczna poprawia integralność sygnału i zmniejsza zakłócenia elektromagnetyczne (EMI).

4. Jakie wskaźniki LED są zawarte?

7499010211A zawiera dwie wbudowane diody LED:

• Zielona dioda LED – zazwyczaj wskazuje stan połączenia
• Żółta dioda LED – zazwyczaj wskazuje aktywność sieci

Diody LED są umieszczone po lewej i prawej stronie portu dla łatwego monitorowania stanu.

5. Jakiego typu montażu używa 7499010211A?

To złącze wykorzystuje montaż przelotowy na płytce drukowanej z orientacją pod kątem prostym (90°).

Ta konstrukcja zapewnia:

• silną stabilność mechaniczną
• niezawodne połączenia lutowane
• łatwą integrację z układami PCB Ethernet.

6. Jaki jest zakres temperatur pracy?

Typowy zakres temperatur pracy 7499010211A wynosi: 0°C do +70°C

Czyni go to odpowiednim dla standardowych komercyjnych urządzeń sieciowych.

7. Jakie aplikacje często wykorzystują 7499010211A?

Typowe zastosowania obejmują:

• Przełączniki Ethernet
• routery i bramy
• komputery wbudowane
• karty sieciowe (NIC)
• kontrolery przemysłowe
• urządzenia komunikacyjne IoT.

8. Czy istnieje kompatybilna alternatywa dla 7499010211A?

Tak. Kompatybilne alternatywy RJ45 MagJack są dostępne od innych producentów, w tym modele zaprojektowane z tym samym:

• Konfiguracja portu 1x1
• Obsługa 10/100Base-T
• Wskaźniki LED zielony/żółty
• Orientacja zatrzasku w dół

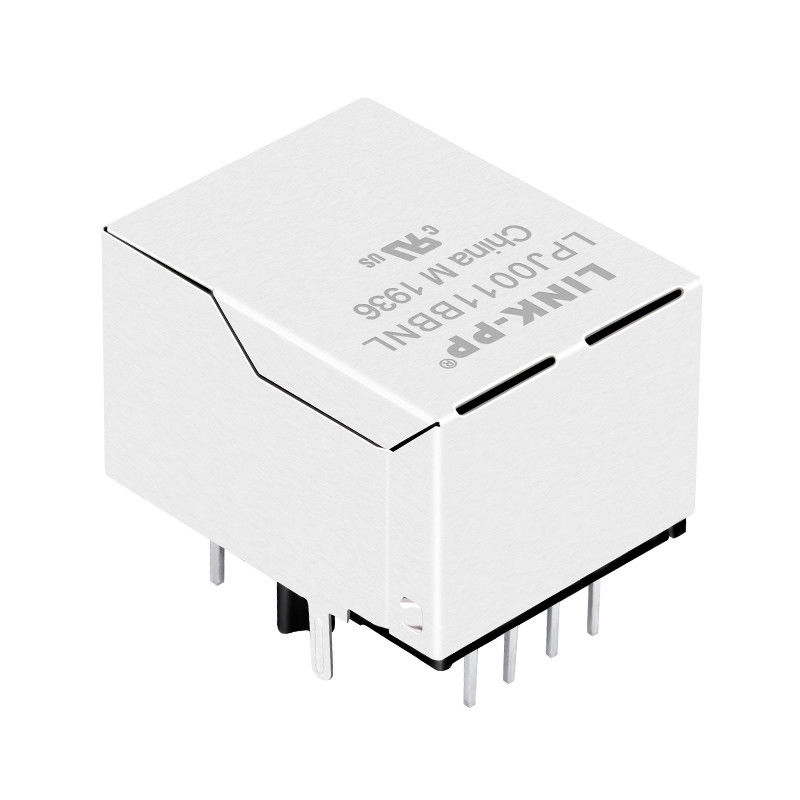

Na przykład LINK-PP LPJ0011BBNL jest zaprojektowany jako kompatybilny zamiennik dla 7499010211A w wielu projektach Ethernet.
