Szczegóły Produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: LINK-PP
Orzecznictwo: UL, ROHS, Reach, ISO
Numer modelu: 6605814-6
Warunki płatności i wysyłki
Minimalne zamówienie: 50/500/1000
Cena: Supportive
Szczegóły pakowania: 50szt/Taca, 1200pcs/karton
Czas dostawy: na statku magazynowym dzisiaj
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 4600K.PCS / miesiąc
Szereg: |
Magnetyczny Jack |
Konfiguracja portu: |
1x1 |
Zastawianie: |
Osłonięty |
Kąt montażu: |
Prosty kąt |
Styl terminu: |
Przez dziurę |
AutoMDIX: |
Wsparcie |
Szereg: |
Magnetyczny Jack |
Konfiguracja portu: |
1x1 |
Zastawianie: |
Osłonięty |
Kąt montażu: |
Prosty kąt |
Styl terminu: |
Przez dziurę |
AutoMDIX: |
Wsparcie |
Numer części | Liczba portów | Producent | Opis |

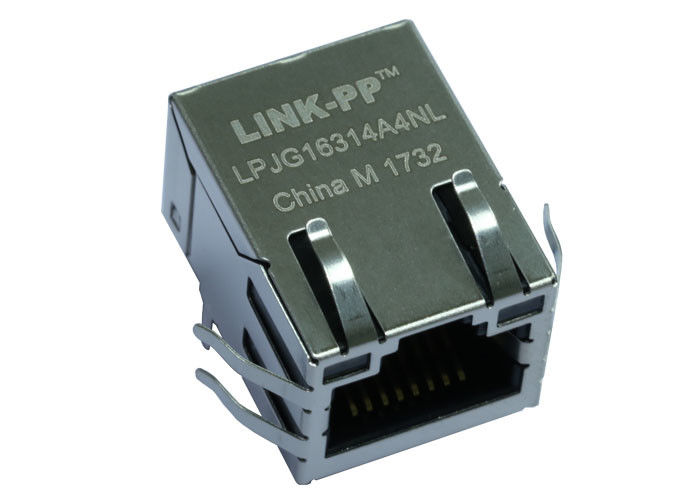

LPJG16314A4NL Krzyż Tyco 6605814-6 | Pojedynczy port | LINK-PP | Złącze Ethernet RJ45 10/100M/1000Base-T z magnetyką |
| |||
Płeć | Zatrzask Orientacja | EMI-Finger | Typ montażu |
Gniazdo (żeńskie) | Tab up | Z | Thru-Hole |
| |||
Orientacja | Zakończenie | Kolor LED | Ekranowanie |
Kąt 90° (prawy) | Lutowanie | G/Y & G/Y | Ekranowane |
UWAGI: 4. Magnetyka jest symetryczna i obsługuje AUTO-MDI/MDIX.
| |||
STRATA WSTAWIANIA (IL): 1,1dB MAX od 0,5MHz do 100MHz
STRATA ODBICIA (RL):
18dB MIN od 0,5MHz do 40MHz
12-20LOG(f/80)dB MIN od 40,1MHZ do 100MHZ
TŁUMIENIE PRZESŁUCHU:
35dB MIN od 0,5MHz do 40MHz
33-20LOG(f/50)dB MIN od 40,1MHZ do 100MHZ
WSPÓŁCZYNNIK TŁUMIENIA SYGNAŁU WSPÓLNEGO (CMRR):30dB MIN od 0,5MHz do 100MHz
NAPIĘCIE IZOLACJI:2250VDC (MAX) przez 60 sekund z czasem narastania 500V/s.
Rezystory LED 250 OHM są opcjonalne, zobacz tabelę, aby sprawdzić obecność lub brak rezystorów LED. Jeśli dioda LED bez rezystorów 250 OHM jest zasilana prądem stałym o wartości około 20mA.
KOLOR LED:
DOMINUJĄCA DŁUGOŚĆ FALI ( A D): ZIELONY 568 nm TYP. przy IF=20mA
NAPIĘCIE PRZEWODZENIA (VF): ZIELONY 2,2V TYP. przy IF=20mA
DOMINUJĄCA DŁUGOŚĆ FALI ( A D): ŻÓŁTY 588 nm TYP. przy IF=20mA
NAPIĘCIE PRZEWODZENIA (VF): ŻÓŁTY 2,1V TYP. przy IF=20mA
DOMINUJĄCA DŁUGOŚĆ FALI ( A D): POMARAŃCZOWY 605 nm TYP. przy IF=20mA
NAPIĘCIE PRZEWODZENIA (VF): POMARAŃCZOWY 2,1V TYP. przy IF=20mA
Jeśli dioda LED z rezystorami 250 OHM, dioda LED jest zasilana napięciem 5V, a MAKSYMALNY prąd roboczy wynosi 20mA.
KOLOR LED:
DOMINUJĄCA DŁUGOŚĆ FALI ( A D): ZIELONY 568 nm TYP. przy VF=5V
PRĄD PRZEWODZENIA (IF): ZIELONY 12 mA TYP. przy VF=5V
DOMINUJĄCA DŁUGOŚĆ FALI ( A D): ŻÓŁTY 588 nm TYP. przy VF=5V
PRĄD PRZEWODZENIA (IF): ŻÓŁTY 13 mA TYP. przy VF=5V
