Szczegóły Produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,ROHS,Reach,ISO
Numer modelu: 7498011122
Warunki płatności i wysyłki
Minimalne zamówienie: 72 szt., 576 szt
Cena: Supportive & Discounted
Szczegóły pakowania: taca = 72 szt., karton = 576 szt
Czas dostawy: Na statku magazynowym w ciągu 3 dni
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 4600K.PCS / miesiąc
Numer części: |
7498011122 |
Szereg: |
WE-RJ45 LAN |
Krzyż i arkusz danych: |
LPJ19911ADNL |
Pakiet: |
Montaż powierzchniowy (SMT) |
Aplikacje: |
10/100base-t |
Próba Hipota: |
2250 V DC 1 min. |
Przemysłowy zakres temperatur: |
-40°C do +85°C |
Darmowe próbki: |
Dostępny |
Numer części: |
7498011122 |
Szereg: |
WE-RJ45 LAN |
Krzyż i arkusz danych: |
LPJ19911ADNL |
Pakiet: |
Montaż powierzchniowy (SMT) |
Aplikacje: |
10/100base-t |
Próba Hipota: |
2250 V DC 1 min. |
Przemysłowy zakres temperatur: |
-40°C do +85°C |
Darmowe próbki: |
Dostępny |

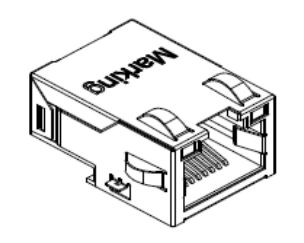

7498011122 (WE-RJ45LAN): złącze SMT 10/100BASE-T RJ45 z 1 portem z zintegrowanym transformatorem LAN, 350μH OCL, Auto-MDIX, od -40 do +85°C.
W sprawie7498011122(WE-RJ45LAN) jest 1-port, powierzchniowyłącznik 10/100BASE-T RJ45 z zintegrowanym transformatorem LANJest zdolny do automatycznego MDIX, zoptymalizowany do montażu SMT/reflow, przeznaczony do temperatur przemysłowych,i zbudowane z magnetykami ferrytowymi i solidną osłoną dla niezawodnych połączeń Ethernet na wbudowanych, zarządy przemysłowe i komunikacyjne.
|
Numer części |
Producent Numer części |
Producent |
Opis |
|
7498011122 (wariacje: 7498011122AR / 7498011122R, dopis kontrolny) |
LPJ19911ADNL |
LINK-PP |
10/100M SMT RJ45 |
|
|
|||
|
Porty |
Temperatura pracy |
Wnioski |
Wstawianie |
|
1X1 |
-40 °C do +85 °C |
10/100BASE-T (IEEE 802.3u), obsługujący funkcję Auto-MDIX. |
SMT / krawędź tablicy (przystosowanie pod kątem prostym) |
|
|
|||
|
Orientacja |
Zakończenie |
Kolor LED |
Osłony |
|
180° kąt (po prawej) |
Łącznik |
W/G |
Osłonięte |
|
Kluczowe cechy
|
|||
Specyfikacje elektryczne
(warunki badania: HP/Agilent 4395A, 25 °C, wilgotność ~33%)
| Parametry | Wartość | Uwaga / Warunki badania |
|---|---|---|
| Induktancja otwartego obwodu (OCL) | 350 μH min. | 100 kHz / 100 mV @ 8 mA prędkość bieżąca. |
| Wskaźnik obrótów | 11 (Tx)/11 (Rx)± 2% | 100 kHz / 100 mV. |
| Strata wstawienia (IL) | ≤ -1,0 dB | 1 ‰ 100 MHz (maksymalnie). |
| Strata zwrotu (RL) | ≥ -18 dB(1 ‰ 30 MHz)≥ -14 dB(30 ‰ 60 MHz)≥ -12 dB(60 ∼ 80 MHz)≥ -10 dB(80 ̊100 MHz) | pasma częstotliwości na kartę danych. |
| Odpęd w trybie ogólnym (CMR) | ≥ -40 dB(1 ‰ 30 MHz)≥ -37 dB(30 ‰ 60 MHz)≥ -35 dB(60 ‰ 100 MHz) | Wysoka CMR pomaga w wydajności EMI. |
| Przesłuchanie krzyżowe (CT) | ≤ -35 dB(1 ‰ 100 MHz) | Typowa wydajność magjack dla 10/100BASE-T. |
| Dielektryczny / Hipot | 2250 VDC / 1 minuta(badanie przez producenta pomiędzy określonymi szpilkami) | Dokładne punkty badawcze znajdują się w karcie danych. |
