Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: RoHS,Reach,SGS, UL,ISO9001
Numer modelu: LPJ0009GDNL
Warunki płatności i wysyłki
Minimalne zamówienie: 50/500/1000/125K25
Cena: $0.09-$1.85
Szczegóły pakowania: 50szt/Taca, 1200pcs/karton
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3000000/miesiąc
Specyfikacja: |
11A053-5722-00 |
Część nr: |
LPJ0009GDNL |
Ethernet: |
10/100 base-T |
Diody LED: |
Żółty zielony |
Apllication: |
Power Over Ethernet |
PRÓBKI: |
Dostępne |
Specyfikacja: |
11A053-5722-00 |
Część nr: |
LPJ0009GDNL |
Ethernet: |
10/100 base-T |
Diody LED: |
Żółty zielony |
Apllication: |
Power Over Ethernet |
PRÓBKI: |
Dostępne |

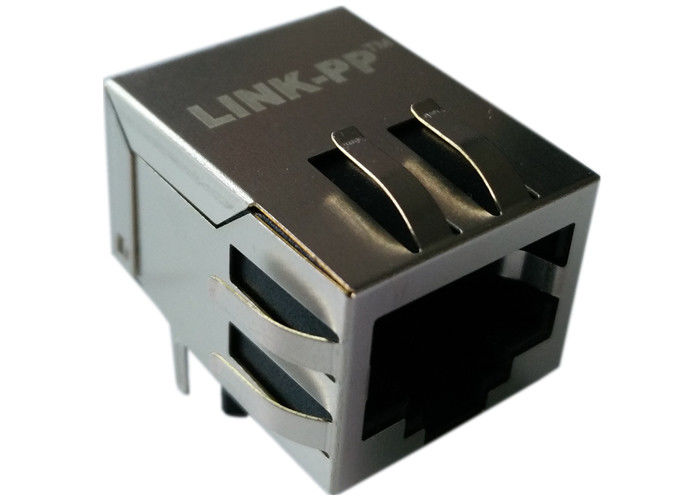

Złącze RJ45 z pojedynczym portem z wbudowanymi magnesami 10/100 Base-T, żółtymi / zielonymi diodami LED, Tab Down, RoHS | |
Numer części LINK-PP | LPJ0009GDNL |
Inny numer części | 11A053-5722-00 |
Application-Lan | ETHERNET (NoN PoE) |
AutomDX | TAK |
Bst Circuit | TAK |
Konfiguracja RX | T, C |
TX konfiguracji | T, C |
Skontaktuj się z powierzchnią krycia | GOLD 6u "/ 15u" / 30u " |
Rdzenie na port | 4 |
Diody | BRAK DIOD |
Opcja LED | ŻÓŁTY ZIELONY |
Zatrzask | TAB DOWN |
Liczba portów | 1X1 |
PCB | FR4 |
Kąt montażu PCB | WEJŚCIE SIDE |
Postulat mocowania PCB | T POST |
Wysokość opakowania (cale) | 0,528 |
Wysokość opakowania (mm) | 13,40 |
Długość pakietu (cale) | 0,839 |
Długość pakietu (mm) | 21,30 |
Szerokość opakowania (cale) | 0,626 |
Szerokość opakowania (mm) | 15.90 |
Typ pinezki | THT SOLDER |
Zgodny z RoHS | YES-RoHS-5 Z OCHRONNYM WYŁĄCZENIEM Z LUTU |
Szukaj | TAK |
Karty EMI z osłoną | BEZ |
Prędkość | 10/100 BASE-T |
Temperatura | 0 do 70 ℃ |
Włącza stosunek RX | 1CT: 1CT |
Włącza współczynnik TX | 1CT: 1CT |
SPECYFIKACJE ELEKTRYCZNE @ 25 ℃
1. Obrót: 1CT: 1CT
2.OCL (100KHz, 0.1Vrms, 8mA): 350uH min
3. Wstawienie straty:
0.1-100MHz: -1.1dB Max
4.Usuwanie straty:
0,5-30 MHz: -18 dB min
40 MHz: -15.5dB min
50 MHz: -13.6dB min
60-80MHz: -12dB min
5.Cross talk:
0,1-100 MHz: -40 dB Typ
6. Odrzucenie w trybie wspólnym:
0,1-30 MHz: -50 dB Typ
30-60MHz: -40dB Typ
60-100 MHz: -35 dB Typ
7.Isolacja: 1500Vrms
8. Temperatura pracy: 0 ℃ DO 70 ℃.
Ogólne wymagania
1 Kwalifikacja:
Złącza dostarczone zgodnie z niniejszą specyfikacją muszą spełniać test kwalifikacyjny
wymagania określone w niniejszym dokumencie.
2 Materiał:
2.1 Obudowy z tworzywa sztucznego: UL94V-0
2.2 Kontakty: Stop miedzi
2.3 Tarcza: Stop miedzi
3 Wykończenie:
3.1 Kontakty: Złoto Selektywnie Platerowane
3.2 Kontakty: niklowane na całej powierzchni
3.3 Rysunek klienta referencyjnego dla stykowych końcówek lutowniczych
3.4 Tarcza: cynowane lub pokryte niklem
4 Projekt i wykonanie:
Złącza muszą mieć konstrukcję, konstrukcję i wymiary fizyczne określone w specyfikacji
odpowiedni rysunek produktu i TIA 1096. W przypadku konfliktu między niniejszą specyfikacją a
rysunki produktów mają pierwszeństwo. 50-karatowe (1,27 mm) pozłacane
złącza zgodne ze specyfikacją TIA 1096.
5 Badanie produktu:
Złącza muszą spełniać wszystkie określone wymiary rysunków produktów i wewnętrzne wykonanie
standardy. Nie ma dowodów na pękanie, odpryskiwanie, zanieczyszczenie lub luźne części
kontrolowane, bez powiększania, do oka nieuzbrojonego.
6 ocen:
6.1 Natężenie: maks. 1,5 A przy 25 ° C
6.2 Napięcie: maksymalnie 150 VAC
7 Minimalna liczba operacji krycia / unieruchamiania:
7.1 Poziom wydajności 1: 750 cykli
7.2 Poziom wydajności 2: 2500 cykli
8 Minimalna liczba ponownych zakończeń kabli:
8.1 Patrz rysunki dotyczące aplikacji
Główny klient
Projekt dla Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF .......
Aplikacje dla użytkownika terminalu
Używany do urządzeń sieciowych i komunikacyjnych, takich jak koncentrator, karta PC, przełącznik, router, płyta główna komputera PC, SDH, PDH, telefon IP, modem xDSL, rozwiązania Call Center, rozbudowane dekodery, konfiguracja bramek VOIP, protokół Border Gateway, przełącznik Fast Ethernet ...
Przewaga konkurencyjna
18 lat doświadczenia w produkcji,
2600 pracowników,
100% test
Elastyczny czas dostawy
Aplikacja EMS
Wbudowany elastyczny zespół PCB; Sztywny-elastyczny montaż PCB; Microelectronic, Flip Chip; Microelectronic, Chip On Board; Zespół optoelektroniczny; Zespół RF / bezprzewodowy; Przez zespół otworów; Montaż do montażu powierzchniowego; Montaż systemu; Zespół płytek drukowanych
