Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,ROHS,Reach,ISO
Numer modelu: 0826-1X1T-GH-F
Dokument: LPJK6064AONL.pdf
Warunki płatności i wysyłki
Minimalne zamówienie: 50szt
Cena: $1.05
Szczegóły pakowania: 50szt/Taca, 1200pcs/karton
Czas dostawy: Na statku magazynowym w ciągu 3 dni
Zasady płatności: NET30/60/90 dni, D/A, D/P, T/T
Możliwość Supply: 250000-320000 / miesiąc
Numer części: |
0826-1X1T-GH-F |
Typ produktu: |
Zintegrowany moduł złącza (ICM) |
Prędkość Ethernet: |
1000base-t |
Konfiguracja portu: |
Pojedynczy port, 1×1 |
Zdolność Poe: |
PoE+ 30 W |
Zakładka RJ45: |
Zakładka w górę |
Montowanie: |
Przez mocowanie otworu |
Konfiguracja LED: |
OG/Y |
Temperatura pracy: |
-40°C do +85°C |
Zakładki EMI: |
Tak |
OCL: |
Minimalnie 350 µH |
Hipot: |
2250 V prądu stałego |
Numer części: |
0826-1X1T-GH-F |
Typ produktu: |
Zintegrowany moduł złącza (ICM) |
Prędkość Ethernet: |
1000base-t |
Konfiguracja portu: |
Pojedynczy port, 1×1 |
Zdolność Poe: |
PoE+ 30 W |
Zakładka RJ45: |
Zakładka w górę |
Montowanie: |
Przez mocowanie otworu |
Konfiguracja LED: |
OG/Y |
Temperatura pracy: |
-40°C do +85°C |
Zakładki EMI: |
Tak |
OCL: |
Minimalnie 350 µH |
Hipot: |
2250 V prądu stałego |

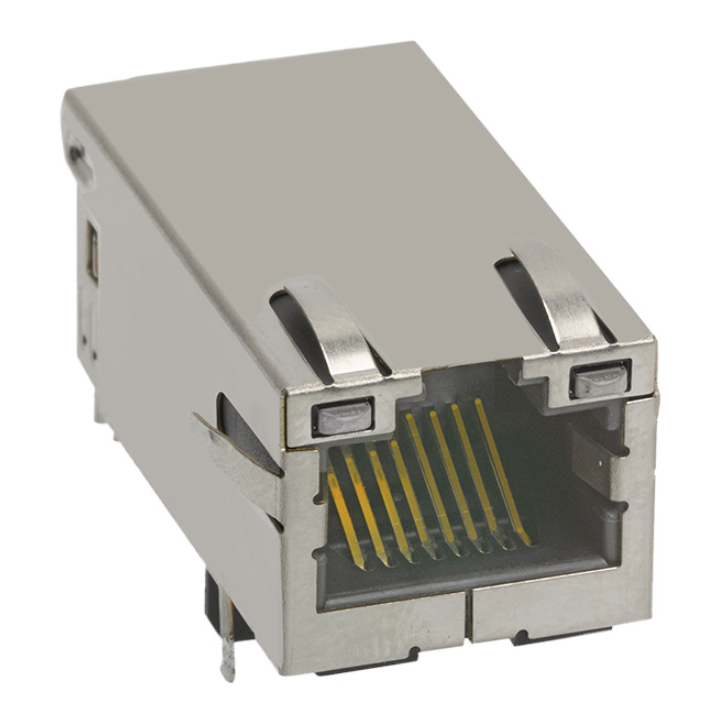

0826-1X1T-GH-F to przemysłowy, jednoportowy (1x1) zintegrowany moduł złączowy Gigabit Ethernet (ICM) zaprojektowany z zintegrowaną elektroniką magnetyczną i Power over Ethernet Plus (PoE+) możliwości. W pełni zgodny z IEEE 802.3at standardami, dostarcza do 30W ciągłej mocy (720 mA przy 57 VDC) przy zachowaniu solidnej 2250 VDC izolacji dielektrycznejTypowe obszary zastosowań obejmują:
Skonfigurowany w oszczędzającej miejsce obudowie Tab-Up, Through-Hole z dwukolorowymi diodami LED statusu, działa niezawodnie w rozszerzonym zakresie temperatur od -40°C do +85°C, co czyni go wiodącym wyborem dla przemysłowych bram IoT, kamer bezpieczeństwa IP, punktów dostępu bezprzewodowego (WAP) o dużej mocy i wbudowanych platform obliczeniowych
| Parametr | Wartość | Uwagi inżynierskie / Odniesienie |
| Numer części (MPN) | 1GbE | Rewizja rysunku: Rev. D |
| Konfiguracja portu | 1x1 (jednoprotowy), Tab-Up | Standardowy profil wysokości |
| Prędkość transmisji danych Ethernet | 10/100/1000BASE-T (Gigabit) | 4-parowy transformator zbalansowany |
| Typ montażu | Montaż przez otwory (THT) | Lutowanie na fali: szczyt 260°C maks. (≤ 10s) |
| Materiał obudowy | Termoplastyczne PA, czarne | Klasa palności UL 94V-0 |
| Pokrycie styków | 50 µ-cali twardego złota na 30 µ-cali niklu | Zgodność z przepisami i regulacjami FCC |
| Ekranowanie | Stop miedzi, niklowany | Zintegrowane zaczepy EMI (palce) |
| Temperatura pracy | -40°C do +85°C | Rozszerzona / przemysłowa temperatura |
| Certyfikaty agencji | UL Recognized (Plik #E196366 i E169987) | Zgodność z RoHS |
| Metryczne | Specyfikacja | Zgodność / Warunek testu |
| Klasyfikacja PoE | PoE+ (zgodny z IEEE 802.3at) | Dostarczanie mocy do 30W |
| Ciągłe obciążenie prądowe | 720 mA maks. przy 57 VDC ciągłe | Zbalansowany prąd stały linii |
| Szczytowy prąd rozruchowy | 1,2 A maks. przy 57 VDC | Czas trwania: 200 ms |
| Izolacja dielektryczna (Hipot) | 2250 VDC | 100% testowane produkcyjnie (IEEE 802.3) |
| Przełożenie (TP1 do TP4) | 1CT : 1CT ±2% | Dopasowane we wszystkich 4 kanałach |
| Indukcyjność obwodu otwartego (OCL) | 350 µH min. | 100 kHz, 100 mVrms, 11 mA DC Bias |
| Tłumienie wtrąceniowe |
0,1 MHz – 1,0 MHz: -1,1 dB maks. 1,0 MHz – 65 MHz: -0,8 dB maks. 65 MHz – 100 MHz: -1,0 dB maks. 100 MHz – 125 MHz: -1,2 dB maks. |
Przekracza specyfikacje integralności sygnału Gigabit |
| Straty powrotne (min.) |
0,5 MHz – 40 MHz: -18 dB 40 MHz – 100 MHz: -[12 - 20·log(f/80MHz)] dB |
Dopasowane linie różnicowe 100 Ω |
| Tłumienie CM do CM | -30 dB min. (100 kHz – 100 MHz) | Filtrowanie wspólnej mody |
| Tłumienie CM do DM | -35 dB min. (100 kHz – 100 MHz) | Tłumienie przesłuchów i promieniowania |
| Wskaźnik | Kolor | Napięcie przewodzenia typ. | Dominująca długość fali | Alokacja pinów i polaryzacja |
| LED 1 (lewy) | Żółty | 2,1 V | 590 nm | Pin 17 (+) / Pin 18 (-) |
| LED 2 (prawy) | Pomarańczowy | 2,0 V | 610 nm | Pin 19 (+) / Pin 20 (-) |
| LED 2 (prawy) | Zielony | 2,2 V | 570 nm | Pin 19 (-) / Pin 20 (+) (dwukolorowy) |
0826-1X1T-GH-F wykorzystuje montaż na PCB przez otworyz konfiguracją RJ45 Tab UpProfilWażne szczegóły mechaniczne pokazane na rysunku obejmują:
Cecha mechaniczna
| Informacje z rysunku | Montaż |
|---|---|
| Przez otwory | Orientacja portu |
| Tab Up | Profil |
| Standardowy | Odniesienie szerokości złącza |
| 0,500 cala [12,70 mm] | Odniesienie całkowitej długości złącza |
| 1,290 cala [32,77 mm] | Odniesienie wysokości przedniej części |
| 0,642 cala [16,31 mm] | Odniesienie wysokości związanej z PCB |
| 0,536 cala [13,61 mm] | Sugerowana szerokość otworu w panelu |
| 0,672 cala [17,07 mm] | Sugerowana wysokość otworu w panelu |
| 0,551 cala [14,00 mm] | Sugerowana głębokość / odniesienie otworu w panelu |
| 0,080 cala [2,03 mm] | Wymiary te należy traktować jako odniesienia z rysunku i sprawdzić z najnowszym kontrolowanym rysunkiem przed wykonaniem narzędzi produkcyjnych lub wydaniem PCB. |
Aplikacje
jednoprotowych aplikacji Gigabit Ethernet wymagających zintegrowanej elektroniki magnetycznej i możliwości PoE+.Typowe obszary zastosowań obejmują:
★ Sprzęt sieciowy PoE
★ Przemysłowy Ethernet
★ Wbudowane systemy Ethernet
★ Przełączniki sieciowe i bramy
★ Sieci IoT i Edge
Centrum działań inżynierskich
Producent
| Alternatywny numer części | Prędkość | Standard PoE | Uwaga dotycząca kompatybilności typu "drop-in" | Bel Fuse |
| 0826-1X1T-GH-F | 1GbE | PoE+ (30W) | Zgodny z rozszerzoną temperaturą; przejrzyj geometrię wykluczenia ścieżek. | Pulse Electronics |
| JXK0-0115NL |
/ JK0-0177NL1GbE |
PoE+ (30W) | Zgodny z rozszerzoną temperaturą; przejrzyj geometrię wykluczenia ścieżek. | Wurth Elektronik |
| 7499111440 | 1GbE | PoE+ (30W) | Zgodny z rozszerzoną temperaturą; przejrzyj geometrię wykluczenia ścieżek. | HALO Electronics |
| HFJ11-1G48ERL | 1GbE | PoE+ (30W) | Zgodny z rozszerzoną temperaturą; przejrzyj geometrię wykluczenia ścieżek. | FAQ |
P2: Jaka jest główna różnica między PoE (802.3af) a PoE+ (802.3at) w tym MagJacku?
P3: Jaki profil lutowania na fali został zweryfikowany dla 0826-1X1T-GH-F?
P4: Jak sterowane są diody LED statusu w tym module?
