Szczegóły Produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,ROHS,Reach,ISO
Numer modelu: 0826-1X1T-23-F
Dokument: LPJK0071AONL.pdf
Warunki płatności i wysyłki
Minimalne zamówienie: 50/500/1000
Cena: Supportive
Szczegóły pakowania: 50szt/Taca, 1200pcs/karton
Czas dostawy: Na statku magazynowym w ciągu 3 dni
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 4600K.PCS / miesiąc
Numer części: |
0826-1X1T-23-F |
Liczba pozycji/kontaktów: |
12P8C (RJ45, Ethernet) |
PoE: |
Nie POE |
Prędkość: |
10/100/1000 Base-t |
Tarcze EMI: |
Z |
Opcja LED: |
Zielony zielony |
Konfiguracja portu: |
1×1 |
Prędkość Ethernet: |
1000base-t |
Typ złącza: |
RJ45 ze zintegrowanymi magnesami |
Krzyż P/N: |
LPJK0071AONL |
Numer części: |
0826-1X1T-23-F |
Liczba pozycji/kontaktów: |
12P8C (RJ45, Ethernet) |
PoE: |
Nie POE |
Prędkość: |
10/100/1000 Base-t |
Tarcze EMI: |
Z |
Opcja LED: |
Zielony zielony |
Konfiguracja portu: |
1×1 |
Prędkość Ethernet: |
1000base-t |
Typ złącza: |
RJ45 ze zintegrowanymi magnesami |
Krzyż P/N: |
LPJK0071AONL |

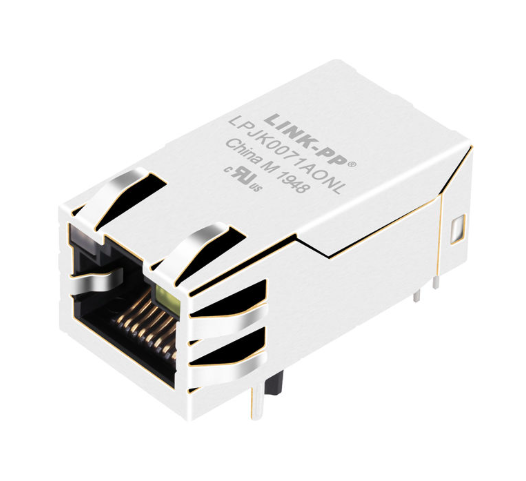

W sprawie0826-1X1T-23-Fjest wysokiej jakościModuł zintegrowanego łącznika 1000BASE-T Gigabit Ethernet MagJack 1x1 z jednym portem (ICM)Zestawienie wysokiej niezawodności magnetycznej izolacji, common-mode chokes i wytrzymałego standardowego złącza RJ45 w jeden zintegrowany element,0826-1X1T-23-F znacząco zmniejsza zapotrzebowanie na przestrzeń PCB, jednocześnie poprawiając tłumienie zakłóceń elektromagnetycznych (EMI).
WykonującUkład mechaniczny "Tab-Up", zintegrowaneLED o statusie pomarańczowo-zielonym/żółtym (OG/Y), i przedłużonyWpływy z tytułu EMI, ten łącznik montowany przez otwór jest przeznaczony do sprzętu sieciowego klasy komercyjnej (od 0°C do +70°C), wbudowanych komputerów jednoosobowych (SBC), systemów automatyki przemysłowej,i routerów dla przedsiębiorstw wymagających zgodności z IEEE 802Integralność sygnału.3ab.
| Parametry | Warunki badania | Specyfikacja |
|---|---|---|
| Wskaźnik obrotowy | TP1 | 1CT: 1CT ± 2% |
| TP2 | 1CT: 1CT ± 2% | |
| TP3 | 1CT: 1CT ± 2% | |
| TP4 | 1CT: 1CT ± 2% | |
| OCL (indukcja otwartego obwodu) | @100 kHz / 100 mVRMS, 8 mA Bias prądu stałego | 350 μH MIN |
| Utrata wstawienia | 0.1 MHz 1 MHz | -1,1 dB MAX |
| 1 MHz 65 MHz | -0,5 dB MAX | |
| 65 MHz 100 MHz | -0,8 dB MAX | |
| 100 MHz 125 MHz | -1,2 dB MAX | |
| Strata zwrotu (MIN) | 0.5 MHz 40 MHz | -18 dB |
| 40 MHz 100 MHz | -12 + 20LOG ((f/80MHz) dB | |
| CM do CM odrzucenie | 100 kHz ️ 100 MHz | -30 dB MIN |
| CM do DM Odmowa | 100 kHz ️ 100 MHz | -35 dB MIN |
| napięcie wysokiego napięcia / izolacji | / | 1500 Vrms |
| Zgodność | / | 100% produkcji przetestowana zgodnie z wymaganiami IEEE 802.3 w zakresie izolacji |
● Zintegrowana topologia magnetyczna dla lepszej integralności sygnału
Dzięki mieszkaniu transformatora Ethernet, common mode chokes i kondensatorów izolacyjnych wewnętrznie,0826-1X1T-23-F eliminuje degradację śladów sygnału i niezgodności impedancji między standardowymi transformatorami dyskretnymi a nadajnikiem warstwy fizycznej (PHY).
● Zaawansowana redukcja emisji EMI (zabezpieczenie górne i boczne)
Wyposażone w solidną metalową osłonę zewnętrzną i wyspecjalizowaneWyroby sprężynowe EMI, ten ICM tworzy ścieżkę naziemną o niskiej impedancji do wycięcia paneli podwozia, skutecznie tłumiąc emitowaną emisję elektromagnetyczną i zwiększając odporność na fale ESD.
● Jednorazowe urządzenia do wyświetlania danych, oszczędzające miejsce
Konfiguracja 1x1 Tab-Up oferuje optymalną fizyczną wolność na gęstych zespołach PCB, umożliwiając płynny dostęp do kabli i uproszczone prowadzenie do chipów PHY w standardowych układach płyt.
● Dwa wskaźniki stanu (OG/Y LED)
Zintegrowane dwukolorowe pomarańczowo-zielone i żółte diody LED zapewniają natychmiastowe,jasna fizyczna diagnostyka prędkości i stanu aktywności łącza sieciowego bezpośrednio na interfejsie portu bez konieczności stosowania zewnętrznych rur świetlnych.
(Proszę zapoznać się z pełnym plikem PDF technicznym w celu uzyskania standardowego rozstawienia szpilki, wymiarów wycięć paneli i zalecanych wzorów układu płyt PCB.)
Pobierz zasoby inżynieryjne:
/0826-1X1T-23-F (LPJK0071AONL.pdf)Rysunek i schemat układu PCB (PDF)
Zalecenie dotyczące lutowania: nadaje się do lutowania falowego.260°C maksymalnie, 10 sekund maksymalnie
0826-1X1T-23-F jest zaprojektowany do niezawodnego wdrożenia w różnych urządzeniach komunikacyjnych o dużej prędkości:
| Numer części producenta | Równoważny numer części LINK-PP. |
|---|---|
| Wymagania w zakresie bezpieczeństwa | LPJ1026AGNL |
| Wymagania w zakresie ochrony środowiska | LPJU3401AONL |
| 0826-1AX1-47-F | LPJK0066BHNL |
| Wymagania w zakresie bezpieczeństwa | LPJK0071A4NL |
| 0826-1D1T-23-F | LPJK0071AGNL |
| 0826-1G1T-23-F | LPJK4071AWNL |
| 0826-1G1T-32-F | LPJK4036AWNL |
| 0826-1G1T-43-F | LPJK0036AWNL |
| 0826-1K1T-23-F | LPJK0071AINL |
| 0826-1L1T-57-F | LPJK1014A8NL |
| 0826-1X1T-1-F | LPJK2065AONL |
| 0826-1X1T-23-F | LPJK0071AONL |
| 0826-1X1T-43-F | LPJK0036A0NL |
| 0826-1X1T-57 | LPJK0013AONL |
| 0826-1X1T-80 | LPJK1046AONL |
| Wymóg: | LPJK1046AONL |
| 0826-1X1T-AC-F | LPJK2065AONL |
| 0826-1X1T-AD-F | LPJK0043AONL |
A:0826-1X1T-23-F jest zintegrowanym modułem złącza (ICM).0826-1X1T-23-F integruje magnetyk izolacji sygnału i filtrowanie wspólnego trybu bezpośrednio wewnątrz obudowy metalowejOszczędza to nieruchomości PCB, poprawia wydajność EMI i uproszcza routing na pokładzie.
A: Nie, nie, nie.0826-1X1T-23-F jest zaprojektowany specjalnie jakoNie-PoE1000BASE-T. Przepuszczenie wysokiego prądu stałego wymaganego do PoE przez jego wewnętrzne cewki transformatora o wartości niepoE może powodować nasycenie magnetyczne lub trwałe uszkodzenie cieplne.prosimy o zapoznanie się z naszą serią MagJack®.
A:"Tab Up" odnosi się do orientacji mechanicznego mechanizmu zamykania na porcie RJ45.z plastikowym zaciskiem blokującym wtyczki kabli RJ45 zwróconymi w górę w stosunku do powierzchni montażu PCBJest to kluczowe w przypadku dopasowywania konstrukcji obudowy i ograniczeń wycięcia paneli.
A:Standardowy zakres temperatury pracy dla 0826-1X1T-23-F wynosi:0°C do +70°CW przypadku ekstremalnych operacji na zewnątrz (od -40°C do +85°C) należy wybrać przemysłowy ICM o dużej temperaturze.
