Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: ISO9001,SGS,UL,CE,REACH
Numer modelu: Złącze rj45 PoE
Warunki płatności i wysyłki
Minimalne zamówienie: 50/500/1000/125K25
Cena: $0.09-$1.85
Szczegóły pakowania: Opcjonalne
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3000000/miesiąc
Numer części Belfuse: |
0826-1X1T-1-F |
Numer części LINK-PP: |
LPJK2076AONL |
Prędkość: |
1000 Base-T |
Liczba portów: |
Pojedynczy |
Application-Lan: |
Ethernet (PoE +) |
marki: |
LINK-PP |
Numer części Belfuse: |
0826-1X1T-1-F |
Numer części LINK-PP: |
LPJK2076AONL |
Prędkość: |
1000 Base-T |
Liczba portów: |
Pojedynczy |
Application-Lan: |
Ethernet (PoE +) |
marki: |
LINK-PP |
Szybkie Szczegóły
Złącza magnetyczne Power Over Ethernet (PoE) z zakładkami i zakładkami z / bez zakładek LED i EMI
Konfiguracje jednoportowe, wieloportowe i stackable (Thru-hole)
Zmniejsza liczbę komponentów, które mają zostać umieszczone na planszy
Uwalnia przestrzeń na pokładzie i oferuje ochronę sygnału
Redukcja szumów w systemie
Zwiększona niezawodność i optymalna wydajność systemu
Korzyści wynikające z posiadania krótszych ścieżek sygnałowych i zwiększenia niezawodności w systemach zawierających mniej komponentów
Pomaga producentom osiągnąć cele związane z redukcją kosztów
Dane techniczne

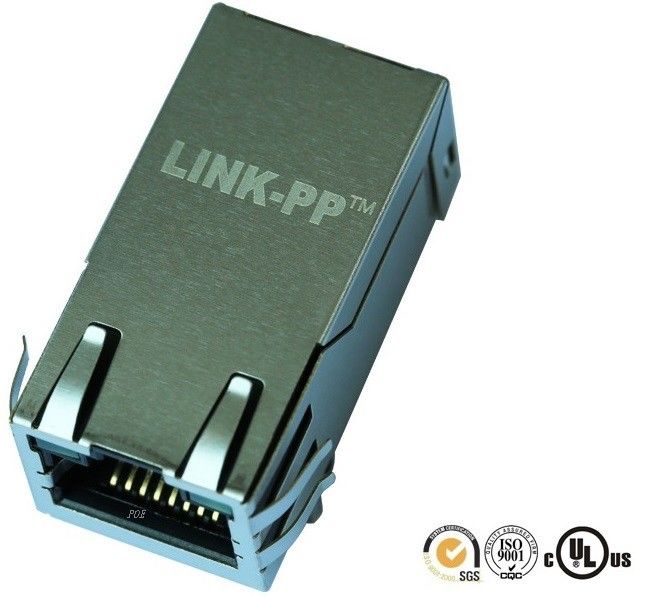

| Złącze RJ45 Cat5e z pojedynczym portem z wbudowaną pamięcią magnetyczną 1000 Base-T i PoE +, pomarańczową i zieloną / żółtą diodą LED, Tab Up, RoHS | |
| Numer części LINK-PP | LPJK2076AONL |
| Numer części Belfuse | 0826-1X1T-AC-F / 0826-1X1T-M1-F / 0826-1X1T-1-F |
| Application-Lan | ETHERNET (PoE +) |
| AutomDX | TAK |
| Bst Circuit | TAK |
| Konfiguracja RX | T, C |
| TX konfiguracji | T, C |
| Skontaktuj się z powierzchnią krycia | GOLD 6u "/ 15u" / 30u " |
| Rdzenie na port | 8 |
| Diody | BRAK DIOD |
| Opcja LED | POMARAŃCZOWY & ZIELONY / ŻÓŁTY |
| Zatrzask | TAB UP |
| Liczba portów | 1X1 |
| PCB | FR4 |
| Kąt montażu PCB | WEJŚCIE SIDE |
| Postój mocujący PCB | T POST |
| Wysokość opakowania (cale) | 0,531 |
| Wysokość opakowania (mm) | 13,50 |
| Długość pakietu (cale) | 1.30 |
| Długość opakowania (mm) | 33,02 |
| Szerokość pakietu (cale) | 0,654 |
| Szerokość opakowania (mm) | 16,60 |
| Typ pinezki | THT SOLDER |
| Zgodny z RoHS | YES-RoHS-5 Z OCHRONĄ ZWOLNIENIA Z LINII |
| Szukaj | TAK |
| Karty EMI z osłoną | Z |
| Prędkość | 1000 BASE-T |
| Temperatura | 0 do 70 ℃ |
| Włącza stosunek RX | 1CT: 1CT |
| Włącza współczynnik TX | 1CT: 1CT |
LINK-PP RJ45 Zaprojektowany dla BeagleBone Black of Texas Instrument
http://www.ti.com/tool/beaglebk#0
tania, otwarta, wspierana przez społeczność platforma programistyczna dla programistów i hobbystów ARM® Cortex ™ -A8.
LINK-PP ------------ Wyznaczony dostawca i zwolennik systemu wbudowanego dla Ti
Możemy również podać poniższy numer części | |
| XMP-P11-10F0-GY-CT1 | XMH-01R-4-DZ5-1-170 |
| XMP-P25-10F0-GY-CT1 | XMH-01-5-PL2-111-1P0 |
| XMP-01-4-P25-111-1P0 | XMG-01-4-P23-111-1P0 |
| XMP-P31FAT-10F0-NL | XMP-01-4-P25-111-1P0 |
| XMH-T02-041-423-012 | XPJG-1-01K-5-PN1-210 |
| XMP-9808-81011-140D-T3 | XPJG-1-01A-4-D51-310 |
| XMH-9771-8812-S3L2T2-EU | XPJG-1-01A-4-D51-110 |
| XMP-XARJ-1032NL | XPJG-1-01-8A-G31-1-PD31 |
| XMPH-TRJK0013AHNL-GE1 | XPJG-01J-1-P31-110 |
| XMPH-TRJK2001AHNL | XMH-PD2F-10H0-GY |
| XMPH-061Q-12F6-GY (RMP-061Q-12F6-GY) | XPJH-RMP-061L-10W6-NL |
| XMPH-01D-1-D25-110 | XMP-RMP-LC4P-16F6-NL |
| XMPH-01R-4-Q23-170 | XPH-RMP-061L-16W6-2Y |
| XMPH-XARJ-8017CNL | XPJH-RMP-061K-16W6-NL |
| XMPH-SC851-901NL | XMG-TRJ4190GENL |
| XMP-TRJK0010AGNL | XMH-TRJ6100AGNL-SG1 |
| XMH-TRJ16003AZNL | XPJH-01D-1-D25-110 (XMH-01-1-PP1-111-1P0) |
| XMH-TRJ1514AENL | XMP-01M-0-H61-11P |
| XMP-TRJ16249AZNL | XMP-01D-4-L61-11P |
| XMPH-TRJK4013AHNL | XMP-01J-1-P12-C01 |
| XMP-061K-16W6-2Y-M | XPJH-1-01-8C-E3M-4-PD11 |
| XMP-01J-1-P12-T01 | XPJH-01D-4-PG1-170-DAQ |
| XMP-9774-TF91121-006-CX1 | XPJH-01D-4-P23-170-DAQ-C |
| XMP-1104D6014 | XPJH-01D-4-P23-170-DAQ |
| XMP-TRJK1046AONL | XPJH-01D-0-PH1-070 |
| HRJ-YL1B11M2000BNL | XPJH-01F-4-P25-176 |
| XPJH-01L-4-R07-170 | XPJH-01F-5-PN1-170 |
| XPJH-01R-0-Q22-07C-OAS | XPJH-01R-0-PJ1-07K-BRD |
| XPJH-01R-0-R09-070 | XPJH-RN6-1640F51F |
| XPJH-061LAT-10W6-NL | XMH-YL5917222X6PLE |
| XPJH-01R-0-F02-070 | XPJH-1-26-8A-S4C-0-PD01 |
| XPJH-061KAT-16W6-NL | XPJH-28A-Z-P01-970 |
| XPJH-01R-4-D11-171 | XPJH-28D-0-H65-070 |
| XPJH-1-01-8A-C41-4-PE11 | XPJH-28D-0-H01-01 |
| XPJG-01J-4-P25-110 | XPJH-2-28-8C-T4D-0-PH01 |
| XPJG-01J-1-P28-110 | XMH-YL5917122X1LE |
| XPJG-01J-4-PH2-110 | XMH-YL5917212X1LE |
| XPJG-01K-5-PN1-210 | XPJH-21D-Z-P21-970-MHF |
| XPJG-01A-4-D51-310 | XPJH-1-21-8A-Q30-Z-PD21 |
| XPJG-01A-4-D51-110 | XPJH-TRJ17002A109NL |
| XPJG-1-01-8A-G31-1-PD31 | XPJH-1-21-8A-Q30-4-PD22 |
| XMG-TRJ26514AENL | XMH-9760-DH3B120-286 |
| XPJH-1208C1009 | XPJH-24A-Z-P01-970 |
| XPG-SK02-411008POENL | XMH-YL5917222X4PLE |
| XPJG-1-04-8A-G34-4-PD23 | XPJH-24D-Z-P21-970-MHF |
| XPJH-04L-8-R08-4V0 | XMH-9760-DH3D120-286 |
| XPJH-04L-8-R08-4V0-JU | XPJH-26A-Z-P01-970 |
| XPJH-04L-5-R10-1S0 | XMH-9760-DH3G130-286 |
| XPJH-04D-1-D34-190 | XPH-TRJ46253AENL |
| Złącze Gigabit Mag Jack POE RJ45, Extended Temperature 0826-1X1T-1-F | |
| Typ Montaż PCB | Thru-Hole (THT) |
| Liczba portów | 1, 2 i 4 porty i piętrowalne 2x1, 2x2, 2x4, 2x6 i 2x8 |
| Tarcza i Unshield | Dostępne w Shield i Unshield |
| Typ złącza | RJ45 |
| PoE | Zintegrowany system Power Over Ethernet |
| Magnetyka | Zintegrowany magnetycznie |
| Prędkość magnetyczna | Magnetics 10 / 100Mbps i 1Gigabit |
| Opakowanie | Opcje tacy |
| Lokalizacja karty | Opcje Tab Up i Tab Down |
| Kolor diody LED | Opcjonalny |
| Liczba pozycji | 8 i 10 pozycji lub innych |
| Liczba kontaktów | 8 i 10 kontaktów lub innych |
| Zgodny z RoHS | tak |
| Temperatura lutowania | 230 TO 240 degr.C 5-10 SEKUND |
| Opcja wysokiej temperatury lutowniczej | 260 degr.C 5-10 SEKUND |
| Opcja wysokiej temperatury | -40 do +85 stopni F |
| temperatura robocza | -0 do 70 stopni C |
Złącze Gigabit Mag Jack POE RJ45, Extended Temperature 0826-1X1T-1-F
