Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO
Numer modelu: 000-7365-30R-LF1
Warunki płatności i wysyłki
Minimalne zamówienie: 400/2000/10K/25K
Cena: $0.06-$0.8
Szczegóły pakowania: T&R
Czas dostawy: Na statku magazynowym w ciągu 3 dni
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3KK/Miesiąc
Numer części: |
000-7365-30R-LF1 |
Model LINK-PP: |
LP5014NL |
Montowanie: |
Smt |
Typ: |
Gigabit Ethernet transformator |
Poe: |
Nie POE |
Numer pin: |
48 |
Numer części: |
000-7365-30R-LF1 |
Model LINK-PP: |
LP5014NL |
Montowanie: |
Smt |
Typ: |
Gigabit Ethernet transformator |
Poe: |
Nie POE |
Numer pin: |
48 |
| Parametr | Opis |
|---|---|

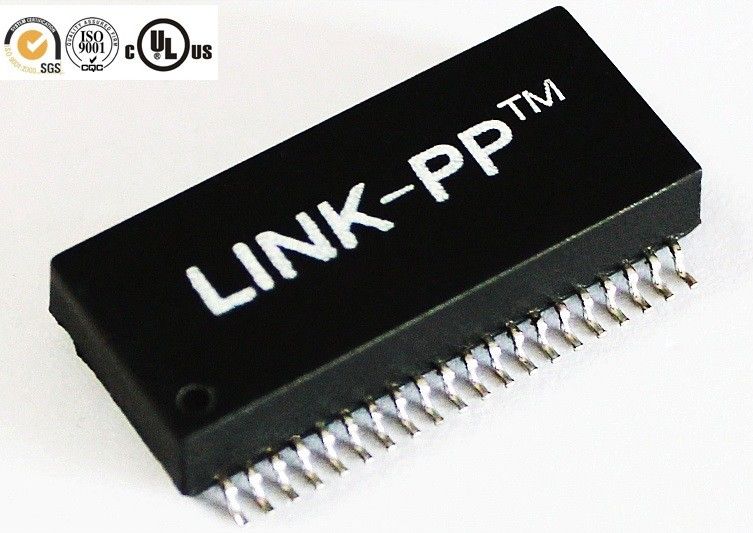

| Model | 000-7365-30R-LF1 Cross LP5014NL |
| Producent | LINK-PP |
| Typ produktu | Transformator Gigabit Ethernet z dwoma portami |
| Szybkość transmisji danych | 10 / 100 / 1000Base-T |
| Przełożenie | 1CT:1CT (TX) / 1CT:1CT (RX) |
| OCL (indukcyjność obwodu otwartego) | ≥ 350 µH min przy 100 kHz, 100 mV, 8 mA prądu stałego |
| Tłumienie wtrąceniowe | ≤ 1,0 dB max (1–100 MHz) |
| Tłumienie odbiciowe (min) | 1–30 MHz: 18 dB 40 MHz: 18 dB 50 MHz: 16 dB 60–80 MHz: 12 dB 100 MHz: 10 dB |
| Przesłuch (min) | 30 MHz: 45 dB 60 MHz: 40 dB 100 MHz: 35 dB |
| DCMR (min) | 30 MHz: 43 dB 60 MHz: 37 dB 100 MHz: 33 dB |
| Napięcie izolacji | 1500 Vrms min |
| Temperatura pracy | –40 °C do +85 °C |
| Typ obudowy | 48-pin SMT |
| Rozmiar obudowy | Około 28,0 × 15,4 × 7,0 mm |
| RoHS / REACH | Zgodny |
| Kompatybilny model | Pulse H5014NL |
| Zastosowania | Przełączniki Ethernet, routery, karty sieciowe, przemysłowe systemy sterowania, kamery IP, telefony VoIP |
| Specyfikacje elektryczne | |
| Przełożenie | 50KHz, 0.5V |
| Strona układu | Strona linii=1CT: 1CT+_2% |
| Indukcyjność (Ls) | 100KHz, 0.1V, 12mA DC Bias: |
| Strona układu | 350uH Min |
| Tłumienie wtrąceniowe | 1-100MHz: -1.4dB Max |
| Tłumienie odbiciowe |
1-30MHz: -16dB Min 40MHz: -14.4dB Min 50MHz: -13.1dB Min 60-80MHz: -12dB Min 100MHz: -10dB Min |
| Odrzucanie trybu różnicowego do wspólnego: |
30MHz: -45dB Min 60MHz: -40dB Min 100MHz: -35dB Min |
| Przesłuch |
30MHz: -40dB Min 60MHz: -35dB Min 100MHz: -30dB Min |
| Hi-Pot | 1500Vrms Min |
Zastosowania transformatora dyskretnego WE LAN 000-7365-30R-LF:
Możemy również zaoferować poniższe numery części:
| P25-156-P9W9 | LPJu5202b53nl |
| 101110F9017M440ZA | LPJ0025AGNL |
| 8188P-B-1 | LPJE651XBHNL |
| 000-5408-37R-LF3 ( 74092010 ) | LP88026 |
| 000-7090-37R-LF1 | LP1188NLE |
| 000-7093-37R-LF1 | LP5007ANLE |
| 000-7365-30R-LF1 ( 749020020 ) | LP5014ANLE |
| 020181MHAM4M408ZA | LPJU4202A64NL |
| 0810-1X1T-01 | LPJ2012KONL |
| 0810-1X1T-03 | LPJ2026KONL |
| 0810-1x1T-03-F | LPJ2026KONL |
| 0810-1X1T-06 | JH8087-6A57R |
| 0810-1X1T-06 | LPJ2011KONL |
| 0810-1X4T-06-F | JH48087-6A57R |
| 0811-2X4R-28-F | LPJ47212CNL |
| 0811-2X4R-79-F | JH7434FER |
Karta katalogowa
