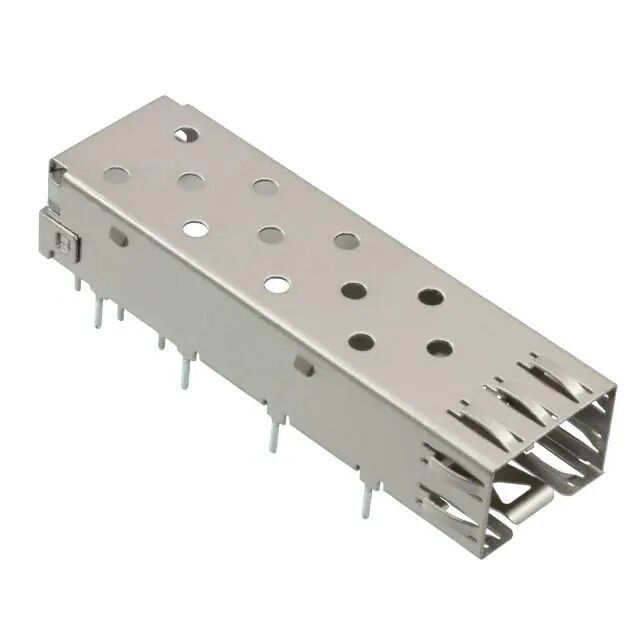

2227303-1 Klatka SFP 4 Gb/s Pojedynczy port, wysokowydajne, wtykowe wejścia/wyjścia

The2227303-1 Klatka SFPto wysokowydajna jednoportowa klatka SFP zaprojektowana z myślą o niezawodnej, wymiennej łączności we/wy w telekomunikacji, przemysłowej sieci Ethernet, systemach wbudowanych i sprzęcie sieciowym. Wsparcie doTransmisja danych 4Gb/sklatka ta zapewnia dobre ekranowanie EMI i stabilną mechaniczną retencję modułów nadawczo-odbiorczych SFP.

Dane techniczne klatki SFP 2227303-1

2227303-1 Rysunek klatki SFP

Kluczowa cecha wtykowego złącza we/wy 2227303-1

2227303-1 to solidna klatka SFP w konfiguracji 1x1 zbudowana zgodnie ze standardami branżowymi. Wyposażony w konstrukcję ze stali nierdzewnej i wewnętrzne/zewnętrzne sprężyny EMI, zapewnia minimalne zakłócenia sygnału i maksymalną integralność strukturalną. Niezależnie od tego, czy modernizujesz istniejący sprzęt sieciowy, czy projektujesz nowe systemy komunikacyjne, ta klatka zapewnia precyzję i łączność wymaganą w środowiskach o wysokich wymaganiach.

• Niezawodna wydajność:Zoptymalizowany pod kątem szybkości transmisji danych do4 Gb/s, zapewniając wydajną przepustowość dla podłączanych aplikacji we/wy.
• Trwała konstrukcja:Wyprodukowano z wysokiej jakości materiałówStal nierdzewnakorpus, zapewniający doskonałą odporność na korozję i wytrzymałość mechaniczną.
• Doskonałe ekranowanie EMI:Wyposażone w zintegrowane wewnętrzne i zewnętrzne sprężyny EMI, które skutecznie powstrzymują zakłócenia elektromagnetyczne.
• Szeroka temperatura robocza:Stworzony do pracy w ekstremalnych warunkach, począwszy od-55°C do 85°C (-67°F do 185°F).
• Uproszczona integracja:Posiada standardową metodę zakończenia przez otwór (lutowanie) z końcówką o długości 3,56 mm [0,14 cala], kompatybilną z płytkami PCB o grubości 1,5 mm [059 cala].
• Wzmocnione termicznie:Zaprojektowany specjalnie do zastosowań wzmocnionych termicznie zSFP+.

Zastosowania klatki 2227303-1 1x1 SFP

Klatka SFP 2227303-1 jest idealna do:

• Sprzęt przełączający centrum danych
• Infrastruktura telekomunikacyjna
• Moduły sieciowe o dużej szybkości
• Przemysłowe przełączniki Ethernet
• zSFP+ Systemy ulepszone termicznie

Dlaczego ekranowanie EMI ma znaczenie przy projektowaniu klatek SFP

Systemy sieci o dużej szybkości są bardzo wrażliwe na zakłócenia elektromagnetyczne. Słaba kontrola EMI może skutkować:

• Degradacja sygnału
• Utrata pakietów
• Zwiększony współczynnik błędów bitowych
• Niestabilność sieci

Klatka SFP 2227303-1 zawiera wewnętrzne i zewnętrzne sprężyny EMI, aby utrzymać silny kontakt uziemiający pomiędzy modułem SFP a konstrukcją klatki. Poprawia to ochronę elektromagnetyczną i zwiększa ogólną niezawodność sieci.

Dla producentów przemysłowych sieci Ethernet i sprzętu telekomunikacyjnego wysoka wydajność EMI jest często krytycznym wymogiem zgodności EMC.

Jak wybrać odpowiednią klatkę SFP

Wybierając klatkę SFP do swojego projektu, inżynierowie powinni ocenić:

1. Wymagania dotyczące szybkości transmisji danych

Upewnij się, że klatka obsługuje docelową prędkość aplikacji.

2. Środowisko termiczne

Zastosowania przemysłowe i zewnętrzne wymagają szerszych zakresów temperatur roboczych.

3. Wydajność ekranowania EMI

Wewnętrzne i zewnętrzne sprężyny EMI pomagają poprawić wydajność EMC.

4. Metoda montażu PCB

Klatki z otworami przelotowymi zazwyczaj zapewniają silniejsze mechaniczne utrzymanie niż alternatywy wyłącznie SMT.

5. Gęstość portów

Konfiguracje z jednym portem są idealne do projektów kompaktowych lub modułowych.
