Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,ROHS,Reach,ISO
Numer modelu: LPJ2011CNL
Warunki płatności i wysyłki
Minimalne zamówienie: 50/500/1000
Cena: OEM Price
Szczegóły pakowania: Pakiet tac: 50 sztuk w 1 tacy, 24 tace w 1 kartonie, czyli 32 * 30 * 31, 8,5 KGS (1200 sztuk) każdeg
Czas dostawy: Magazyn
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3000000/miesiąc
P/N: |
LPJ2011CNL |
Próbki: |
Dostępne bezpłatnie |
Plik: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parametry |
Koło życia: |
Ponad 20 lat |
Kompatybilne marki: |
Belfuse |
Liczba portów: |
1x1 |
Zatrzask: |
W górę |
Szybkość transmisji danych: |
100Base-T |
PoE: |
Nie |
Opcja LED: |
bez |
Wskaźniki EMl: |
Z |
Typ mocowania: |
Tht |
Typ lutu: |
Fala |
Zakres temperatur pracy: |
0 ° C do +70 ° C. |
P/N: |
LPJ2011CNL |
Próbki: |
Dostępne bezpłatnie |
Plik: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parametry |
Koło życia: |
Ponad 20 lat |
Kompatybilne marki: |
Belfuse |
Liczba portów: |
1x1 |
Zatrzask: |
W górę |
Szybkość transmisji danych: |
100Base-T |
PoE: |
Nie |
Opcja LED: |
bez |
Wskaźniki EMl: |
Z |
Typ mocowania: |
Tht |
Typ lutu: |
Fala |
Zakres temperatur pracy: |
0 ° C do +70 ° C. |

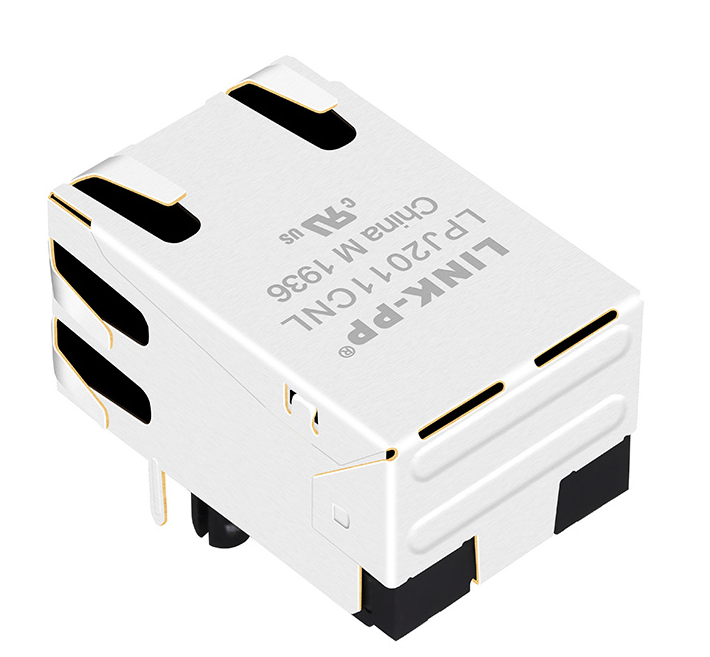

LPJ2011CNL by LINK-PP to wysokiej jakości, osłonięty 8-pinowy złącze RJ45 z zintegrowaną magnetyką (ICM) zaprojektowany do standardowej sieci Ethernet 10/100 Base-T.Wyposażone w standardową konfigurację portu 1x1MagJack jest zaprojektowany w celu optymalizacji nieruchomości PCB, zapewniając jednocześnie doskonałą osłonę EMI i integralność sygnału.
W pełni zgodne z normą IEEE 802.3LPJ2011CNL jest wysoce niezawodnym rozwiązaniem łączności szeroko stosowanym w PC przemysłowych, inteligentnej domowej automatyce i elektronikach konsumenckich.
| Parametry | Specyfikacja |
|---|---|
| Wskaźnik zwrotów (± 2%) | TX = 1CT:1CT, RX = 1CT:1CT |
| Indukcyjność | 350 μH Min @ 100 kHz, 0,1 V, 8 mA |
| Utrata wstawienia | -1,0 dB Max (0,1 ‰ 100 MHz) |
| Strata zwrotu | 1°30 MHz: -20 dB Min30°60 MHz: -15 dB Min60°80 MHz: -10 dB Min |
| Wystarczy: | 1°30 MHz: -20 dB Min30°60 MHz: -15 dB Min60°100 MHz: -30 dB Min |
| Odmowa w trybie wspólnym (CMR) | -30 dB Min (1 ‰ 100 MHz) |
| napięcie izolacyjne (Hi-Pot) | 1500 VAC RMS przez 60 sekund Min |
| Temperatura pracy | 0°C do +70°C |
| Standard Ethernet | 10BASE-T / 100BASE-TX |
| Integracja magnetyczna | Zintegrowana magnetyka LAN |
Jeśli twój projekt wymaga kompaktowego i niezawodnego interfejsu Ethernet, LPJ2011CNL RJ45 MagJack jest dobrym rozwiązaniem.Jego zintegrowany magnetyk pomaga usprawnić projekt PCB, jednocześnie wspierając integralność sygnału dla aplikacji 10/100 Base-TWykorzystując wzór tab-up, jest on odpowiedni do układów, w których orientacja portu ma znaczenie, a konstrukcja bez diod LED zapewnia prostą obsługę modułu dla produktów, które nie wymagają wizualnego połączenia / wskazania aktywności.
Model ten jest również praktycznym wyborem dla nabywców poszukujących kompatybilnego z napędem 10/100 Base-T RJ45, który może obsługiwać strategie wymiany, przeprojektowania lub zakupu z wielu źródeł.
Dzięki solidnej osłonie i standardowemu odciskowi, LPJ2011CNL jest bardzo uniwersalny.
Jeśli szukaszniezawodny złącze magnetyczne 10/100 Base-T RJ45 z orientacją tab-up, bez diody LED i osłoniętą konstrukcją dziurkową,LPJ2011CNLjest wydajnym wyborem dla następnego projektu ethernetu.
LPJ2011CNL jest przeznaczony do:10/100 bazy-Taplikacji, a nie Gigabit Ethernet.
Nie, ten model to...bez diody LEDWersja.
LPJ2011CNL tonie PoEWłącznik magnetyczny RJ45.
Używatechnologia otworu (THT)do montażu PCB.
Zintegrowana magnetyka ułatwia projektowanie PCB, poprawia obsługę sygnałów Ethernet i zmniejsza liczbę potrzebnych komponentów zewnętrznych.
