Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,ROHS,Reach,ISO
Numer modelu: 0826-1L1T-57-F
Dokument: LPJK1014A8NL.pdf
Warunki płatności i wysyłki
Minimalne zamówienie: 50/500/1000
Cena: $0.09-$1.05
Szczegóły pakowania: 50 sztuk w 1 tacy, 24 tace w 1 kartonie, czyli 32*30*31,8,5 KGS (1200 sztuk) w każdym kartonie
Czas dostawy: Magazyn
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3000000/miesiąc
MPN: |
0826-1L1T-57-F |
Równowartość: |
LPJK1014A8NL |
Szereg: |
RJ45 MagJack ICM |
Standard Ethernetu: |
10Base-T / 100Base-TX |
Konfiguracja portu: |
1×1 |
Ocena PoE: |
Klasa PoE+ 30W |
Typ mocowania: |
Przez dziurę |
Konfiguracja LED: |
Zielony / Zielono-Żółty |
OCL: |
Minimum 350µH |
Napięcie izolacji: |
2250 V prądu stałego |
MPN: |
0826-1L1T-57-F |
Równowartość: |
LPJK1014A8NL |
Szereg: |
RJ45 MagJack ICM |
Standard Ethernetu: |
10Base-T / 100Base-TX |
Konfiguracja portu: |
1×1 |
Ocena PoE: |
Klasa PoE+ 30W |
Typ mocowania: |
Przez dziurę |
Konfiguracja LED: |
Zielony / Zielono-Żółty |
OCL: |
Minimum 350µH |
Napięcie izolacji: |
2250 V prądu stałego |

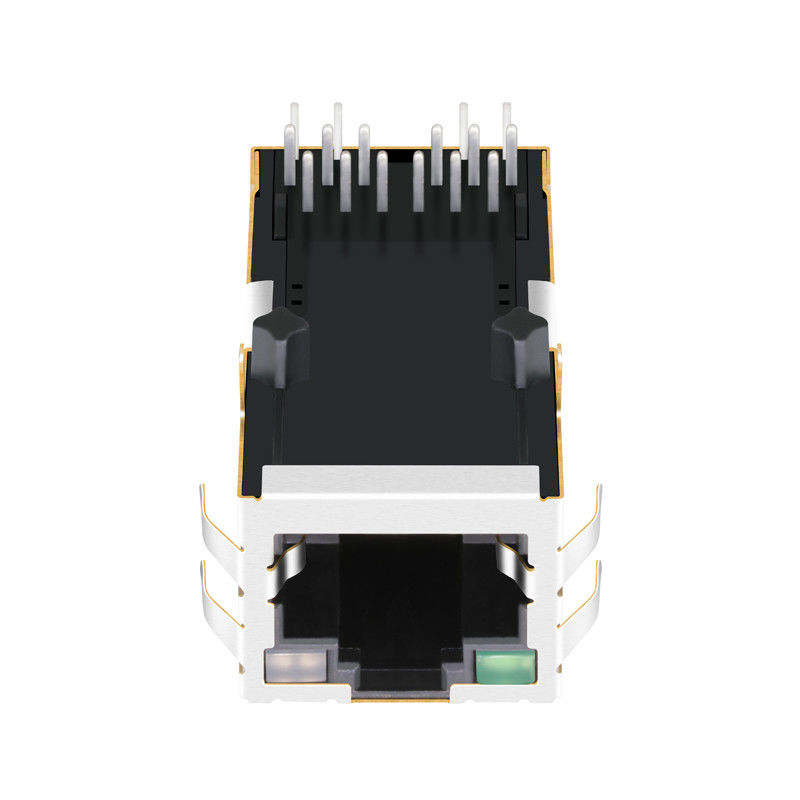

The 0826-1L1T-57-F to jest jednopunktowy (1x1) 10/100Base-T Fast Ethernet MagJack z zintegrowanym IEEE 802.3at PoE+ (30W) zasilaniem. Kluczowe specyfikacje obejmują Tab Up (latch up) orientację portu, Through-Hole montaż na PCB, 1500 Vrms izolację dielektryczną, temperaturę pracy od 0°C do +70°C, oraz zintegrowane Zielone (Lewe) / Zielono-Żółte (Prawe) diody LED. Posiada wewnętrzne układy magnetyczne, które zapobiegają nasyceniu rdzenia przy ciągłym prądzie stałym do 600mA, standaryzując zasilanie i łączność danych w kamerach IP, sprzęcie VoIP i panelach kontroli dostępu.
The 0826-1L1T-57-F to standardowy w branży, jednopunktowy (1x1) MagJack Integrated Connector Module (ICM) zaprojektowany dla komercyjnych urządzeń Ethernet wymagających niezawodnej transmisji danych i zasilania do 30W Power over Ethernet (PoE+). W pełni zgodny ze standardami IEEE 802.3 10/100Base-T i IEEE 802.3at Type 2, ten złącze integruje transformatory transmisyjne, dławiki wspólnej fali, terminację impedancji Bob Smitha i obwody zasilania PoE+ o wysokim prądzie w obudowie RJ45 o standardowej wysokości.
Zaprojektowany z Tab Up (TU) orientacją portu, 0826-1L1T-57-F posiada zintegrowane Zielone / Zielono-Żółte (G/GY) diody diagnostyczne, które zapewniają natychmiastowy status portu i widoczność połączenia/aktywności bez potrzeby stosowania dedykowanych światłowodów. Jego wytrzymała miedziana osłona zewnętrzna jest wyposażona w Górne i Boczne zaczepy EMI w celu zapewnienia ciągłego kontaktu uziemienia z panelem obudowy, gwarantując zgodność z normami emisji FCC Part 15 Class B. Pracując w zakresie temperatur 0°C do +70°C, jest to optymalny komponent dla kamer bezpieczeństwa IP, terminali kontroli dostępu, telefonów VoIP i inteligentnych bram IoT.
| Parametr | Specyfikacja | Standard / Odniesienie |
| Seria produktów | MagJack® ICMs | Bel Fuse Magnetic Solutions |
| Prędkość transmisji danych | 10/100Base-T (Fast Ethernet) | Zgodny z IEEE 802.3 |
| Ocena PoE | PoE+ 30 W (do 600mA DC ciągłego) | IEEE 802.3at Type 2 |
| Temperatura pracy | 0°C do +70°C | Zakres pracy komercyjnej |
| Temperatura przechowywania | -40°C do +85°C | W opakowaniu / Niezamontowany |
| Izolacja dielektryczna (DWV) | 1500 Vrms Min | 60 sekund (Pri:Sec) |
| Konfiguracja portu | 1x1 Port, Tab Up (Latch-Up) | Standardowy profil |
| Styl montażu | Montaż przez otwory | Lutowanie na fali / ręczne |
| Zaczepy EMI | Tak (góra i boki) | Uziemienie sprężynowe obudowy |
| Zgodność z RoHS | Tak (zgodny z RoHS 6/6) | Oznaczenie sufiksu "-F" |
| Metryka | Zakres częstotliwości | Limit techniczny | Uwagi |
| Przekładnia | Kanały TX i RX | 1CT:1CT (TX) / 1CT:1CT (RX) | ±2% symetryczne z odczepem środkowym |
| Indukcyjność obwodu otwartego (OCL) | 100 kHz, 100 mV | 350 µH Min | Z zastosowanym prądem stałym 8mA |
| Tłumienie wtrąceniowe (Max) | 1.0 MHz – 100 MHz | -1.0 dB Max | Płaska transmisja wysokiej częstotliwości |
| Straty powrotne (Min) |
1.0 MHz – 30 MHz 30 MHz – 60 MHz 60 MHz – 80 MHz |
-18 dB Min -14 dB Min -12 dB Min |
Impedancja systemu 100Ω |
| Tłumienie fali wspólnej (Min) | 1.0 MHz – 100 MHz | -30 dB Min | Tłumienie fali wspólnej EMI |
| Przesłuchy (Min) | 1.0 MHz – 100 MHz | -35 dB Min | Izolacja międzykanałowa |
Wewnątrz 0826-1L1T-57-F, pary różnicowe dla 10/100Base-TX (piny 1/2 dla TX, piny 3/6 dla RX) przechodzą przez transformatory izolacyjne 1:1 i dławiki fali wspólnej. Odczepy środkowe transformatorów po stronie kabla są podłączone bezpośrednio do dedykowanych szyn zasilania PoE+:
O: Chociaż oceniany na 0°C do +70°C, instalacje zewnętrzne muszą uwzględniać obciążenie słoneczne i wewnętrzne rozpraszanie ciepła z obwodu 30W PoE. Jeśli temperatury wewnętrzne obudowy mogą przekroczyć +70°C, inżynierowie sprzętu powinni zaktualizować do przemysłowego odpowiednika 0826-1X1T-57-F (-40°C do +85°C).
O: Lewa dioda LED to dioda jednokolorowa zielona (zwykle spadek napięcia 2.1V–2.2V przy 20mA). Prawa dioda LED to dwukolorowa dioda zielono-żółta połączona antyrównolegle lub z wspólną katodą, w zależności od podrewizji; prąd sterowania powinien być ograniczony do 10mA–20mA za pomocą rezystorów szeregowych z PHY lub GPIO SoC.
O: Konwencjonalne układy magnetyczne nasycają się, gdy wysokie prądy stałe przepływają przez uzwojenia różnicowe. 0826-1L1T-57-F wykorzystuje odczepy środkowe o wysokim prądzie z rdzeniami ferrytowymi o wysokim nasyceniu, przetestowanymi pod kątem utrzymania ≥350 µH OCL nawet przy nałożonym prądzie stałym 8mA na prądy ciągłe PoE, zapewniając zerowe przerwy w połączeniu.
