Szczegóły Produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,ROHS,Reach,ISO
Numer modelu: 08B1-1X1T-06-F
Warunki płatności i wysyłki
Minimalne zamówienie: 50/1200 sztuk
Cena: Supportive
Szczegóły pakowania: 50szt/Taca, 1200pcs/karton
Czas dostawy: w magazynie
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 4600K.PCS / miesiąc
Numer części: |
08B1-1X1T-06-F |
Typ produktu: |
Zintegrowany moduł złącza (ICM) |
Standard Ethernetu: |
10/100base-t |
Liczba portów: |
1x1 |
Orientacja portu: |
Zakładka w górę |
Wskaźniki LED: |
Nic |
Wsparcie Poe: |
Bez PoE |
Typ mocowania: |
Przez dziurę |
Temperatura pracy: |
0 ° C do +70 ° C. |
Zakładki EMI: |
Tak |
Zgodność z dyrektywą RoHS: |
Tak |
Napięcie izolacji: |
1500 Vrms |
Numer części: |
08B1-1X1T-06-F |
Typ produktu: |
Zintegrowany moduł złącza (ICM) |
Standard Ethernetu: |
10/100base-t |
Liczba portów: |
1x1 |
Orientacja portu: |
Zakładka w górę |
Wskaźniki LED: |
Nic |
Wsparcie Poe: |
Bez PoE |
Typ mocowania: |
Przez dziurę |
Temperatura pracy: |
0 ° C do +70 ° C. |
Zakładki EMI: |
Tak |
Zgodność z dyrektywą RoHS: |
Tak |
Napięcie izolacji: |
1500 Vrms |
08B1-1X1T-06-F RJ45 Zintegrowany moduł z łącznikiem z obsługą 10/100BASE-T, izolacją 1500Vrms, zintegrowaną magnetyką, orientacją Tab-Up, montażem przez otwór,i zgodność z RoHS dla zastosowań przemysłowych Ethernet.

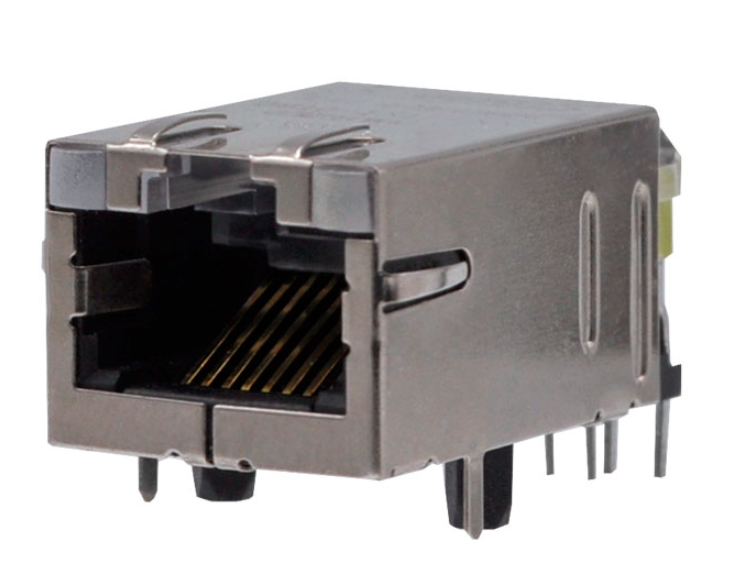

08B1-1X1T-06-F jest bardzo niezawodnym, jednoportowym (1x1) modułem zintegrowanego złącza RJ45 (ICM) zaprojektowanym do aplikacji sieciowych 10/100BASE-T.Zintegrowany z magnetyką, aby zaoszczędzić miejsce na PCB i zmniejszyć EMI, ten MagJack posiada standardowy profil wysokości, konfigurację portu Tab-Up i solidną osłonę EMI.Został zaprojektowany do montażu przez otwór (THT) i został dokładnie przetestowany zgodnie z normą IEEE 802.3 wymagania w zakresie izolacji, co czyni go idealnym wyborem dla telekomunikacji, sieci przemysłowych i elektroniki użytkowej.
08B1-1X1T-06-F jest zaprojektowany w celu spełnienia wymagań dotyczących integralności sygnału Fast Ethernet.
| Parametry | Wartość |
| Wskaźnik obrotowy TX | 1CT: 1 |
| Wskaźnik obrotowy RX | 1CT: 1 |
| OCL @100kHz / 100mVRMS | 350 μH Min |
| Zbiór DC | 8 mA |
| Zakres częstotliwości | Specyfikacja |
| 1MHz100MHz | -1,0 dB maks. |
Niska utrata wstawienia pomaga zachować moc sygnału w połączeniach Ethernet, zapewniając stabilną wydajność sieci.
| Częstotliwość | Wymóg |
| 1MHz 30MHz | -18 dB Min. |
| 30MHz60MHz | -18 + 20LOG ((F/30MHz) dB |
| 60MHz80MHz | -12 dB Min. |
Wydajność zwrotnej straty minimalizuje odbicia sygnału i poprawia niezawodność komunikacji.
| Częstotliwość | Wymóg |
| 500 kHz ∼1 MHz | -70 dB Min. |
| 10MHz | -50 dB Min. |
| 30MHz | -45 dB Min. |
| 50 MHz | -40 dB Min. |
| 100 MHz | -35 dB Min. |
| Częstotliwość | Odmowa CM-CM | Odmowa CM-DM |
|---|---|---|
| 100 kHz ̇ 1 MHz | ≥ 70 dB | ≥ 70 dB |
| 10MHz | ≥ 47 dB | ≥ 60 dB |
| 30MHz | ≥ 42 dB | ≥ 50 dB |
| 60MHz | ≥ 37 dB | ≥ 45 dB |
| 100 MHz | ≥ 30 dB | ≥ 40 dB |
Zintegrowane urządzenia magnetyczne zapewniają tłumienie hałasu w trybie standardowym do 70 dB, pomagając zachować integralność sygnału, zmniejszając emisję EMI,oraz poprawa niezawodności sieci Ethernet w zastosowaniach sieci przemysłowych i wbudowanych.
Zaprojektowany z myślą o trwałości i stabilnych połączeniach elektrycznych, 08B1-1X1T-06-F wykorzystuje materiały wysokiej jakości zbudowane w celu wytrzymania standardowych procesów produkcyjnych.
Materiały te zapewniają długoterminową trwałość i stabilną wydajność elektryczną w wymagających warunkach pracy.
b. urządzenia, które spełniają następujące kryteria:
Numery plików UL:
Certyfikacje te pomagają usprawnić zatwierdzanie produktów i zapewnić zgodność z globalnym wdrażaniem.
Nie. Ten ICM został zaprojektowany specjalnie dla aplikacji 10BASE-T i 100BASE-TX Fast Ethernet. Gigabit Ethernet wymaga innej architektury magnetycznej obsługującej operację 1000BASE-T.
Ta wersja jest klasyfikowana jako ICM RJ45.
Zintegrowane magnetyki zapewniają izolację 1500Vrms, spełniając wymagania izolacji IEEE 802.3.
Numer 08B1-1X1T-06-F to konfiguracja bez diod LED przeznaczona do zastosowań, w których nie jest wymagana zewnętrzna informacja o stanie.
Złącze wykorzystuje montaż przez otwór dla solidnego mechanicznego utrzymania i niezawodności stopu lutowego.
