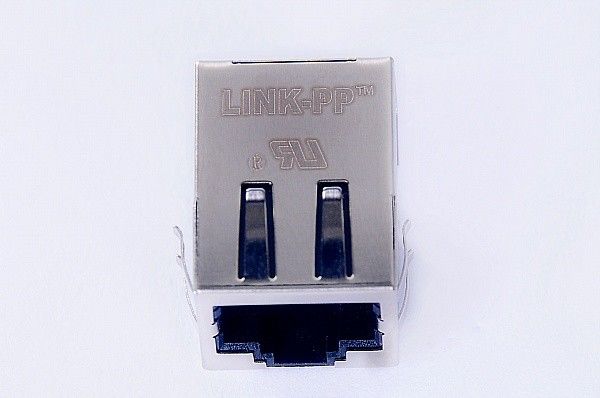

10 / 100BaseT PoE Magnetic RJ45 Jack Tab Down Down z USB 0813-1AX1-47-F

0813-1AX1-47-F MagJack 10 / 100BaseT, 1X1, Brak diod LED, Tab Down

1. Cechy charakterystyczne:

1) Złącze RJ45 ze zintegrowanym dławikiem transformatora / wspólnego trybu pracy

2) Dostępne w SMD, THT i THT z USB

3) 350μH min. OCL z odchyleniem 8 mA

4) Zgodny z IEEE 802.3

5) Rozszerzony zakres temperatur -40 ° C do + 85 ° C

6) PoE / PoE +

2. Działanie / zastosowanie:

1) 10 / 100Base-T

2) Modemy xDSL

3) Wbudowany komputer

4) Aplikacje LAN

5) Hub, router, przełączniki

3. Mechaniczne mocowanie:

1) Konfiguracja Jack

3. Charakterystyka elektryczna:

1) Ekranowany

tak

4. Funkcje związane z zakończeniem:

1) EMI Finger

tak

2) Metoda zakończenia

Lutować

5. Funkcje powiązane z ciałem:

1) Konfiguracja portu

Pojedynczy

2) Palce EMI - Top i Sides

Z / bez

3) Orientacja zatrzasku

Standard - Zatrzask w dół

4) Długość ogona PCB

3,50 ± 0,50 mm

6. Powiązane funkcje:

1) Wstępnie załadowany

tak

2) Typ zakończenia kontaktu

Przez otwór

7. Funkcje powiązane z mieszkaniem:

1) Styl złącza

Jacek

8. Normy branżowe:

1) Zgodność z RoHS / ELV

Zgodny z RoHS, zgodny z ELV

2) Procesy lutownicze bezołowiowe

Fala lutownicza o temperaturze do 265 ° C

3) Historia zgodności RoHS / ELV

Zawsze był zgodny z RoHS

9. Oznaczenie identyfikacyjne:

1) Lewy kolor diody LED

Zielony lub żółty

2) Prawy kolor diody LED

Zielony lub żółty

10. Warunki użycia:

1) Dotyczy

Płytka drukowana

2) Warunki środowiskowe

Powierzchnie biurowe

3) Temperatura robocza (° C)

0 - 70 / -40 - +85

11. Funkcje powiązane z konfiguracją

1) Obwód magnetyczny

3D15

2) Wskaźnik stanu

Doprowadziło

3) Oddzielenie kondensatora

Z / bez

4) Tylna karta naziemna PCB

Z / bez

5) Liczba potencjalnych sygnałów

8
