JP011821UNL 1×1 RJ45 PulseJack z 1CT:1CT 100Base-TX Magnetics

JP011821UNL PulseJack Tab-UP RJ45 z zintegrowaną magnetyką 1:1, 100Base-TX, izolacją 2250 VDC, diody LED; montaż przez otwór.

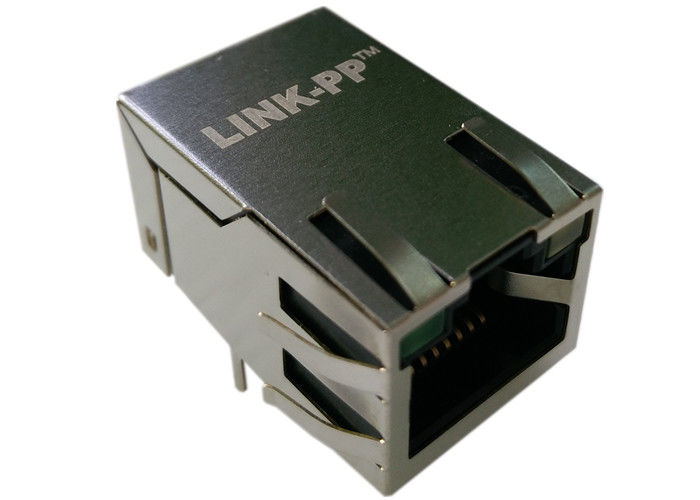

JP011821UNL RJ45 PulseJack Szybkie zdjęcie

• Numer części:JP011821UNL (EOL wskazany w wykazie źródła)
• Wskaźnik kształtu:1 × 1 wejście boczne (tab-UP) RJ45 z zintegrowaną magnetyką (1CT:1CT)
• Użycie podstawowe:100Base-TX (Fast Ethernet) NIC, urządzenia osadzone, routery/przełączniki wymagające zintegrowanego transformatora i diody LED stanu.
• Wskaźnik izolacji: 2250 VDC(strona danych) Hipot 1500 Vrms @ 60 Hz przez 1 min.
• Wstawienie:Przejście przez otwór (THT)
• Zakres temperatur: 0°C do +70°C(funkcjonuje).
• RoHS:- Tak, to prawda.
• Status:EOL (nazwa źródła:EOL - CONN,RJ45,1X1,100D,1:1TU NPB)).

Kluczowe cechy 1x1 Tab-UP RJ45 PulseJack

• Zintegrowana magnetyka prawdziwa 1CT:1CTUpraszcza BOM i zmniejsza powierzchnię deski w porównaniu z magnetykami dyskretnymi.
• Wysoka izolacja(2250 VDC spec) dla solidnej izolacji linii i marginesu bezpieczeństwa.
• Dwukolorowe / podwójne diody LED (z lewej/prawej strony)dla diagnostyki powiązania/działalności (notacja G_O/Y oznacza zielony/pomarańczowy dwukolorowy + żółty).
• Palce EMIzapewnia lepsze uziemienie osłony przy użyciu podwozia/osłony uziemionej.
• Zaprojektowany do 100Base-TX— insertion loss, return loss, and crosstalk optimized around 1–100 MHz.
• Wyroby z materiałów objętych pozycją 8511dla niezawodności i możliwości produkcji.

Specyfikacje JP011821UNL 100Base-TX Magjack

JP011821UNL Arkusz danych

1. JP011821UNL Mechanicy arkuszy danych

2. JP011821UNL Artykuł danych Układ PCB

3. JP011821UNL Arkusz danych Schematy elektryczne

Materiały, specyfikacje zgodności i środowiskowe

• Osłona:mosiądze z 10 ‰ 20 μin niklowaniem na mosiądzu ‰ dobrą przewodność i ochronę przed korozją.
• Kontakty:Fosfor brązowy z podłożą niklową + złoto selektywne (15 μin) na obszarze łączenia zapewnia niską odporność na kontakt i trwałe łączenie.
• Osiedle:Wartość termoplastycznaUL94V-0dla charakterystyki łatwopalności.
• Temperatura pracy:0 °C do 70 °C Nie, niedla trudnych środowisk przemysłowych (-40°C).
• MSL = 1:nie wymaga specjalnego pieczenia przed ponownym przepływem/zmontowaniem.

Wskazówki dotyczące projektowania i integracji PCB dla RJ45 z magnetyką

• Odcisk i mechanizm:Szpilki THT zapewniają silne mocowanie mechaniczne
• Uziemienie osłony:Wykorzystaj podkładki palców EMI i wiele dróg uziemienia do uziemienia PCB, aby w pełni wykorzystać osłonę do kontroli EMI.
• Magnesy:Magnetyki wewnętrzne 1CT:1CT eliminują potrzebę wykorzystania zewnętrznych transformatorów
• Światła LED:L/R LED Pin wykorzystuje opcje dwukolorowe/jednokolorowe (G_O/Y). Sprawdź pinout pod kątem umieszczenia rezystora lub wymogów napędu LED na pokładzieinni oczekują ich zewnętrznych.
• Lutowanie termiczne / falowe:Konstrukcja THT toleruje lutowanie falowe i standardowe przepływy zwrotne (kontroluj zalecenia producenta).

Pytania o JP011821UNL 100Base-TX RJ45 MagJack

Czy JP011821UNL jest osłonięty?

A:Tak. Produkt wykorzystuje miedzianą osłonę z niklowaniem (1020 μin Ni nad miedzianą) i zawiera palce EMI do uziemienia podwozia.

Q2 Czy JP011821UNL zawiera magnetyk?

A:Zawiera zintegrowane magnetyki 1CT:1CT (TX i RX 1CT:1), eliminując potrzebę zewnętrznego transformatora LAN dla standardowych projektów 10/100Base-TX.

P3 Jakie prędkości sieci Ethernet obsługuje?

A:Zaprojektowane do:100Base-TX (10/100 Mbps). Nie jest on określony do operacji gigabitów. Weryfikuj przed użyciem w 1000Base-T.

Q4 Jakie jest wskaźnik izolacji / hipotetyki?

A:Izolacja jest określona jako2250 VDC; hipotest wymieniony jest1500 Vrms @60Hz przez 1 minutę.

P5 Jakie diody LED są dostępne i jak są skonfigurowane?

A:Światła LED z lewej/prawej strony oznaczone jakoG_O / Y(zielona/pomarańczowa dwukolorowość po jednej stronie, żółta po drugiej).

P6

A: 0°C do +70°C(klasy handlowej).

P7 Czy ta część jest zgodna z RoHS i co to jest MSL?

A:Tak, zgodne z RoHS.MSL = 1.

Q8 Czy JP011821UNL jest nadal produkowany?

A:Przypominki źródłoweEOLJeśli zależy ci na długich seriach produkcyjnych, wybierz wcześnie alternatywny LPJ2011KONL.

Q9 JP011821UNL Magjack?

A:Płyty wbudowane, NIC, routery, urządzenia sieciowe dla konsumentów wymagające zintegrowanej magnetyki i wskaźników LED.
