Szczegóły Produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: LINK-PP
Orzecznictwo: SGS, UL,CE, ISO9001:2008,REACH
Numer modelu: HY931147C
Warunki płatności i wysyłki
Minimalne zamówienie: 50/500/1000/125K25
Cena: $0.09-$1.85
Szczegóły pakowania: Opakowanie z tacą: Rozmiar kartonu / 32 * 30 * 31 cm, karton GW / 8,5 kg, karton Qty / 1200 sztuk, S
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3000K/miesiąc
Dane techniczne: |
HY931147C |
Aplikacje: |
POE 10/100 |
Orientacja: |
Wejście boczne (kąt prosty) |
Typ Jacka: |
Rj45 |
Ekranowany / filtr: |
tak |
Płeć: |
Płeć żeńska |
nowy model: |
LPJ0049GDNL |
Plik: |
PDF / 3D / ISG / Stp / Step / Datasheet / Touchstone Format / S-parameters |
Dane techniczne: |
HY931147C |
Aplikacje: |
POE 10/100 |
Orientacja: |
Wejście boczne (kąt prosty) |
Typ Jacka: |
Rj45 |
Ekranowany / filtr: |
tak |
Płeć: |
Płeć żeńska |
nowy model: |
LPJ0049GDNL |
Plik: |
PDF / 3D / ISG / Stp / Step / Datasheet / Touchstone Format / S-parameters |
1.Długość 21,3 mm RJ45 Magjack Power Over Ethernet.
2.1X1 Tab-down
3. przez otwórGniazdo modułowe RJ45
4.10/100 Base-T
Opis:

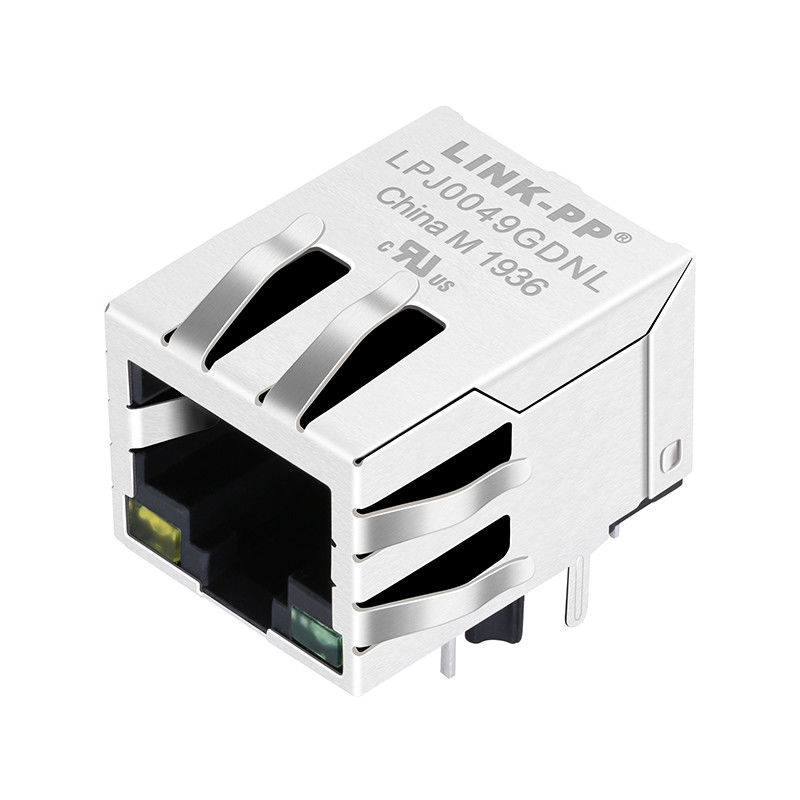

1X1 RJ45 Magjack z diodami LED, zgodny z IEEE 802.3af
| Jednoportowe złącza Ethernet RJ45 ze zintegrowanym magnesem 10/100 Base-T i PoE, żółto-zielona dioda LED, przycisk w dół, RoHS | |
| Numer części LINK-PP | LPJ0049GDNL |
| Numer części Hanrun | HY931147C |
| Aplikacja-Lan | ETHERNET (PoE) |
| AutomDX | TAK |
| Obwód Bst | TAK |
| Konfiguracja RX | T, C. |
| Konfiguracja TX | T, C. |
| Skontaktuj się z poszyciem obszaru krycia | ZŁOTY 6u "/ 15u" / 30u " |
| Liczba rdzeni na port | 4 |
| Diody | Z DIODAMI |
| Opcja LED | ŻÓŁTY ZIELONY |
| Zatrzask | ZAKŁADKA W DÓŁ |
| Liczba portów | 1X1 |
| PCB | FR4 |
| Kąt montażu PCB | WEJŚCIE BOCZNE |
| Słupek ustalający PCB | T POST |
| Wysokość paczki (cale) | 0.531 |
| Wysokość paczki (mm) | 13,50 |
| Długość paczki (cale) | 0.839 |
| Długość opakowania (mm) | 21.30 |
| Szerokość paczki (cale) | 0.626 |
| Szerokość opakowania (mm) | 15.90 |
| Typ sworznia | LUTOWNICA THT |
| Zgodny z RoHS | TAK-RoHS-5 Z OŁOWIEM W WYŁĄCZENIU Z LUTOWANIA |
| Szukaj | TAK |
| Zakładki Shield EMI | Z |
| Prędkość | 10/100 BASE-T |
| Temperatura | 0 DO 70 ℃ |
| Włącza stosunek RX | 1CT: 1CT |
| Włącza stosunek TX | 1CT: 1CT |
Pakiet tac: Rozmiar kartonu / 32 * 30 * 31 cm, karton GW / 8,5 kg, karton / 1200 szt., SPQ / 50 szt.
1. Cechy typu produktu:
1) Typ produktu = złącze
2) Typ gniazda = RJ45
3) Profil = Standard
4) Orientacja montażu PCB = wejście z boku (kąt prosty) / wejście od góry (pionowo)
2. Mocowanie mechaniczne:
1) Konfiguracja gniazda = 1 x 1
3. Charakterystyka elektryczna:
1) Ekranowany = Tak
4. Funkcje związane z zakończeniem:
1) Palec EMI - dół = brak
2) Sposób zakończenia = lut
5. Funkcje związane z ciałem:
1) Konfiguracja portu = pojedynczy / wiele
2) Palce EMI - góra i boki = z / bez
3) Orientacja zatrzasku = Standard - Zatrzask w dół
4) długość końcówki PCB
6. Skontaktuj się z funkcjami powiązanymi:
1) Wstępnie załadowany = Tak
2) Rodzaj zakończenia kontaktu = otwór przelotowy / montaż powierzchniowy
7. Funkcje związane z obudową:
1) Rodzaj złącza = Jack
8. Standardy przemysłowe:
1) Zgodność z RoHS / ELV = zgodność z RoHS, zgodność z ELV
2) Procesy lutowania bezołowiowego = lut falowy zdolny do 240 ° C,
Lut na fali do 260 ° C, lut na fali do 265 ° C
3) Historia zgodności z RoHS / ELV = zawsze był zgodny z RoHS
9. Oznakowanie identyfikacyjne:
1) Kolor lewej diody LED (pozycja # 1) = zielony - rezystor 250 omów
2) Kolor prawej diody LED (pozycja # 2) = zielony - rezystor 250 omów
10. Warunki użytkowania:
1) Dotyczy = Płytka drukowana
2) Warunki środowiskowe = biuro / lokal
3) Temperatura pracy (° C) = 0 - 70 / -40 - +85
