Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO
Numer modelu: HX6096NL
Warunki płatności i wysyłki
Minimalne zamówienie: 400/2000/10K/25K
Cena: $0.06-$3.2
Szczegóły pakowania: T&R
Czas dostawy: 2 tygodnie
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3KK/Miesiąc
Zestaw: |
Transformator Ethernet/Choke |
Liczba kanałów/portów: |
Samotny |
Prędkość: |
1000Base-T |
Rodzaj montażu: |
SMT |
PoE: |
Wsparcie PoE+ (4pr) |
Temperatura pracy: |
-40°C do +85°C |
RoHS: |
Zgodne z wymogami Rohs |
Wymiary transformatora: |
18.16mmX16.002mmX6.6mm |
Stosunek obrotów: |
1:1 |
Napięcie izolacji: |
1500 VAC |
Zestaw: |
Transformator Ethernet/Choke |
Liczba kanałów/portów: |
Samotny |
Prędkość: |
1000Base-T |
Rodzaj montażu: |
SMT |
PoE: |
Wsparcie PoE+ (4pr) |
Temperatura pracy: |
-40°C do +85°C |
RoHS: |
Zgodne z wymogami Rohs |
Wymiary transformatora: |
18.16mmX16.002mmX6.6mm |
Stosunek obrotów: |
1:1 |
Napięcie izolacji: |
1500 VAC |
1. Liczba portów: konfiguracja pojedynczego portu dla usprawnionych konfiguracji sieci.
2Zmiany współczynnika: 1:1 nadajnik i odbiornik pomagają utrzymać integralność sygnału.
3Indukcja: charakteryzuje się indukcją 300μH w temperaturze 25°C dla stabilnego przekazywania mocy w zastosowaniach PoE+.
4Typ montażu transformatora: konstrukcja montażu powierzchniowego dla łatwej integracji i elastycznego umieszczenia.
5. Zgodne z ROHS: wyprodukowane zgodnie ze zrównoważonymi i przyjaznymi dla środowiska standardami.

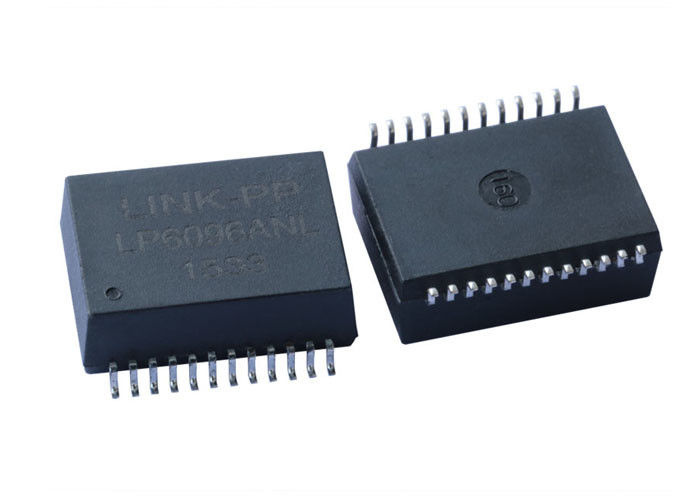

HX6096NL Power over Ethernet Pulse (PoE+) Transformer ‡ zaprojektowany do redefiniowania infrastruktury sieci.Spełnia potrzeby różnych zastosowań, w tym przełączników, routerów, stacji bazowych, punktów dostępu i IPTV.
Ten Gigabit Transformer został zaprojektowany z precyzją i innowacyjnością, aby podnieść wydajność sieci.
Przegląd |
Moduły transformatorów z zintegrowaną magnetyką 1000Base-T |
---|---|
Specyfikacje | IEEE 802.3 |
Wskaźnik obrotowy | 1.00± 2% |
Pojemność przeplatająca (Cww) |
20 pF TYP. @ 1MHz |
Indukcja przecieku (LL) | 250 nH TYP.@100 kHz, 100 mV |
Utrata wstawienia | 100 kHz:-1,2 dB maksymalnie |
Strata zwrotu | 1-40 MHz: -16 dB MIN 1-40 MHz:-10 dB MIN |
OCL |
350 uHMIN @+25°C 300 uH MIN Cross-40°C do +85°C |
Rozmowa krzyżowa, kanały sąsiednie | 1MHz:-50 dB MIN 10 MHz -100 MHz:-55 dB MIN |
Współczynnik odrzucenia w trybie wspólnym | 2 MHz: -50 dB MIN 10MHz -100MHz: -15dB MIN |
Poziom prądu stałego / napięcia | 720 mA, @57 V (nieprzerwany) |
Izolacja wejściowo-wyjściowa | 1500 VRMS MIN @ 60 sekund |
Temperatura pracy | -40°C- +85°C |
Temperatura przechowywania | -50°C- +125°C |
